Лабораторная работа №1
Общее устройство и компоновка трансмиссий НТТМ
Цель работы:
а) Изучить назначение, требования, классификацию трансмиссий;
б) Разобраться с основными компоновочными схемами механической трансмиссии;
в) Выделить основные элементы трансмиссии и определить их функциональную взаимосвязь.
Трансмиссия предназначена для передачи вращающего момента от ДВС к ведущим колёсам, изменение этого момента, частоты, а также для плавного трогания и остановки машин. На рисунке 1 показана схема кпп автомобиля Газ - 3110.

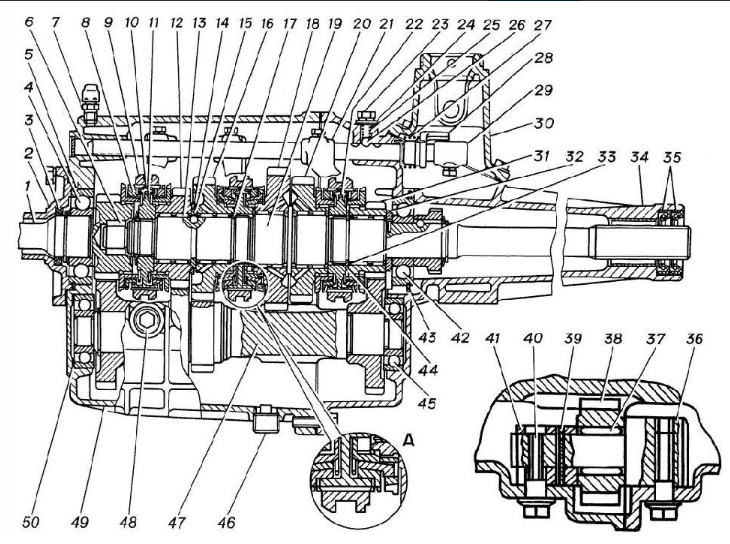

Рис.1. Коробка передач (продольный разрез): А — двухконусный синхронизатор; 1 — первичный вал; 2 — крышка подшипника первичного вала; 3 — сальник; 4— шариковый подшипник первичного вала; 5 — стопорное кольцо; 6 — роликовый подшипник вторичного вала; 7— сапун; 8 — блокирующее кольцо; 9 — муфта включения; 10— сухарь синхронизатора; 11 — ступица муфты включения 3-й, 4-й передач; 12 — шестерня 3-й передачи; 13 — игольчатый подшипник шестерни; 14 — стопорное кольцо полуколец; 15 — полукольцо; 16— шестерня второй передачи; 17— стопорное кольцо; 18 — шестерня 1-й передачи; 19 — вторичный вал; 20 — шестерня заднего хода; 21 — вилка включения 5-й передачи и заднего хода; 22 — ступица муфты включения 5-й передачи и заднего хода; 23 — болт крепления пластины фиксатора; 24 — пластина; 25 — пружина фиксаторов; 26 — шарик фиксаторов; 27— пружина блокировочной втулки; 28 — втулка блокировочная; 29 — головка штока включения 5-й передачи и заднего хода; 30 — корпус рычага переключения; 31 — шестерня 5-й передачи; 32 — шайба упорная; 33— втулка распорная; 34 — картер коробки передач задний; 35 — сальник; 36 — ось промежуточной шестерни заднего хода; 37— игольчатый подшипник промежуточной шестерни заднего хода; 38 — промежуточная шестерня заднего хода; 39 — штифт; 40 — болт крепления втулки оси промежуточной шестерни заднего хода; 41 — втулка оси промежуточной шестерни заднего хода; 42 — шариковый подшипник вторичного вала; 43 — кольцо стопорное подшипника вторичного вала; 44 — кольцо стопорное; 45 — подшипник; 46 — пробка маслосливная; 47 — блок шестерен; 48 — пробка маслоналивная; 49 — картер коробки передач передний; 50 — регулировочные
Картер коробки передач изготовлен из алюминиевого сплава и состоит из двух частей — переднего 49 и заднего 34 картеров по установочным втулкам, запрессованным в передний картер, и соединяются друг с другом десятью болтами. Шестерня первичного вала, а также шестерни 1-й, 2-й, 3-й, 5-й передач и заднего хода, установленные на вторичном валу 19, находятся в постоянном зацеплении с шестернями блока шестерен 47, имеют косые зубья и вращаются на игольчатых подшипниках с пластмассовыми сепараторами.
Промежуточная шестерня заднего хода вращается на насыпных роликах диаметром 3 мм на оси, опоры которой располагаются в обоих картерах. Все передачи снабжены синхронизаторами инерционного типа, зубчатые венцы которых соединяются с шестернями посредством мелких шлицев.
Синхронизаторы 3-й, 4-й, 5-й передач и заднего хода имеют зубчатые венцы, выполненные заодно с конусами.
Необходимое для безударного переключения передач выравнивание оборотов включаемой шестерни до оборотов вторичного вала достигается с помощью тормозного момента, возникающего за счет сил трения на наружной поверхности конуса зубчатого венца шестерни и внутренней конусной поверхности наружного (блокирующего) кольца 8 синхронизатора, соединенного через ступицы 11 и 22 со вторичным валом 19.
Краткое описание конструкции агрегата трансмиссии:
На автомобилях устанавливают два типа сцепления однодисковое сухое с гидравлическим приводом включения. На моделях с двигателем ЗМЗ–4062 применяют: только сцепление с диафрагменной пружиной, на других моделях ЗМЗ–402 и ЗМЗ–4021 применяют сцепление обоих типов. Сцепление автомобиля однодисковое сухое с центральной диафрагменной пружиной, с гидравлическим приводом
Подшипник выключения сцепления находится в постоянном контакте с лепестками диафрагменной пружины.
Свободный ход вилки выключения сцепления не регулируется.
На рисунке 2 представлено сцепление автомобиля Газ–3110.

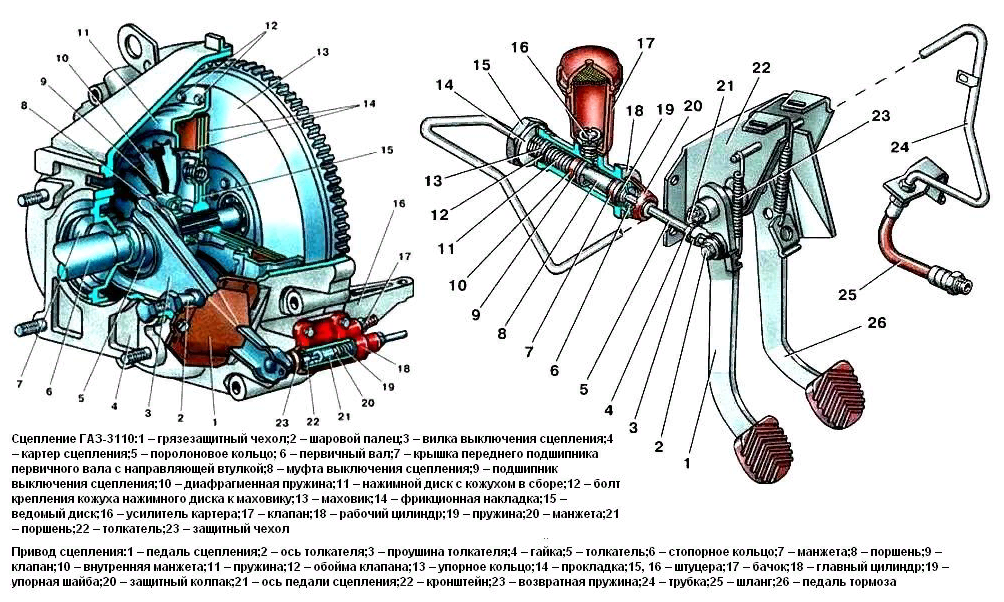

Рисунок 2 – Сцепление автомобиля Газ – 3110
Сцепление с диафрагменной пружиной неразъемный, отлит из алюминиевого сплава, крепится к блоку цилиндров десятью болтами разной длины. Из них два правых болта одновременно являются креплениями стартера и рыма.
В нижней передней части картера установлен усилитель 16 картера, который крепится непосредственно к картеру двумя нижними болтами, а к блоку цилиндров — четырьмя болтами.
Нажимной диск 11 соединен с кожухом соединительными пластинами. Соединительные пластины одной стороной приклепаны к кожуху, а другой — к нажимному диску.
Диафрагменная пружина 10 тарельчатого типа с прорезями установлена между нажимным диском и кожухом и зажимается двумя опорными кольцами.
Ведомый диск 15 состоит из ступицы с гасителем крутильных колебаний и диска с фрикционными накладками 14.
Фрикционные накладки приклепаны к пластинчатым пружинам диска алюминиевыми заклепками с обеих сторон.
Привод выключения сцепления гидравлический и состоит из главного 18 и рабочего 18 цилиндров, педали 1 сцепления, трубки 24 гидропривода выключения сцепления и шланга 25.
Педаль сцепления соединена с главным цилиндром при помощи толкателя 5, который имеет регулировочный узел.
Вилка 3 выключения сцепления (см. рис. 2 Сцепление с диафрагменной пружиной) штампованная.
Она передает усилие от толкателя 22 рабочего цилиндра к подшипнику 9 выключения сцепления.
Осью поворота вилки является шаровой палец 2, который прикреплен к задней части картера сцепления болтом.
Для защиты от пыли и грязи деталей сцепления применяется грязезащитный чехол 1, закрепленный к картеру сцепления одним болтом.
Подшипник 9 выключения сцепления закрытого типа и не требует смазки в процессе эксплуатации. Он напрессован на муфту 8 выключения сцепления.
Вывод:
Я изучил назначение, требования, классификацию трансмиссий. Разобрался с основными компоновочными схемами механической трансмиссии. Выделил основные элементы трансмиссии и определили их функциональную взаимосвязь.
