Лабораторная работа № 1

По дисциплине: «Метрология, сертификация и стандартизация»

«Измерение линейных параметров деталей с помощью штангенинструментов»

Студент

_{подпись,дата фамилия, инициалы}

Группа ТК-18-1

Руководитель

доцент

_{ученая степень, ученое звание подпись,дата фамилия, инициалы}

Липецк 2020 г.

Цель работы: ознакомление со штангенинструментами и приобретение навыков работы с ними.

Необходимые инструменты и принадлежности:

1. Штангенциркуль: тип ШЦ-1, цена деления 0,1 мм, пределы измерения 0-125мм; тип ШЦ-2, цена деления 0,05 мм, пределы измерения 0-300 мм; тип ЩЦ-3, цена деления 0,05 мм, пределы измерения 0-160 мм.

2. Штангенглубинометр: цена деления 0,05 мм, пределы измерения 0-200 мм.

3. Штангенрейсмус: цена деления 0,1 мм, пределы измерения 0-300 мм.

4. Детали для измерений.

Порядок выполнения работы

1. Ознакомиться с конструкцией и измерительными возможностями инструментов.

2. Разобраться с устройством нониуса.

3. Произвести измерение линейных размеров деталей.

Результаты измерений размеров деталей штангенинструментами

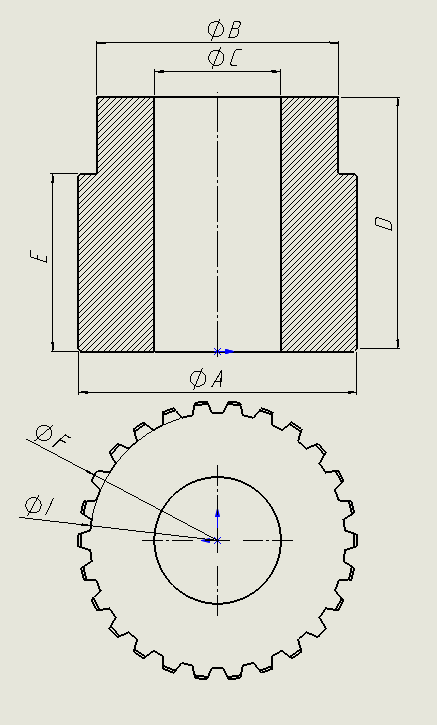

Задание	Эскиз детали
Измерить размеры детали при помощи штангенциркуля: ШЦ-2, цена деления 0,05 мм, пределы измерения 0-300 мм

Результаты измерений в мм:

А – размер по чертежу: мм; отсчёт по нониусу: 12 делений;

B – размер по чертежу: мм; отсчёт по нониусу: 7 делений;

C – размер по чертежу: мм; отсчёт по нониусу: 16 делений;

D – размер по чертежу: мм; отсчёт по нониусу: 7 делений;

E – размер по чертежу: мм; отсчёт по нониусу: 16 делений;

F – размер по чертежу: мм; отсчёт по нониусу: 6 делений;

I – размер по чертежу: мм; отсчёт по нониусу: 0 делений;

Вывод: я ознакомился со штангенинструментами, с их конструкцией и возможностями, разобрался с устройством нониуса. Практиковался на детали, выданной преподавателем, а также оформил отчёт, в котором предоставил все получившиеся измерения.

Библиография

1. Допуски и посадки: справочник в 2-х ч. Ч.1 / В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский; ред. В.Д. Мягков, – Л. Машиностроение. Ленингр. отд-ние, 1979. – 544 с.

2. Радкевич, Я. М. Метрология, стандартизация и сертификация: учебник для вузов / Я.М. Радкевич, А.Г. Схиртладзе, Б.И. Лактионов. – Москва: МГГУ, 2003. - 788 с.
