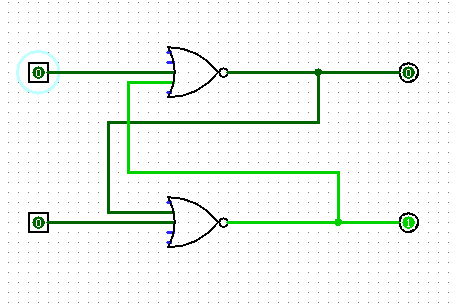

Задание 1. Собрать RS-триггер

Для создания RS-триггера, было использовано два элемента ИЛИ-НЕ,

RS-триггер может находиться в трех состояниях: запись, сброс, хранение.

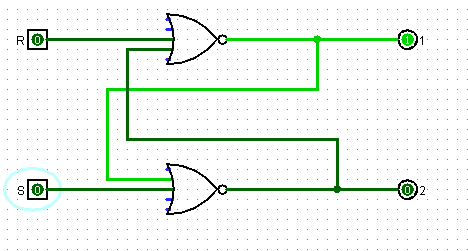

1. Запись происходит, когда на вход S поступает импульс, когда этот импульс попадает в вентиль ИЛИ-НЕ, сначала он выполнит операцию ИЛИ, результат будет 1, после чего он инвертирует его в 0. В верхний вентиль ИЛИ-НЕ поступит два значения 0, из-за чего операция ИЛИ даст 0, а операция НЕ инвертирует его в 1.

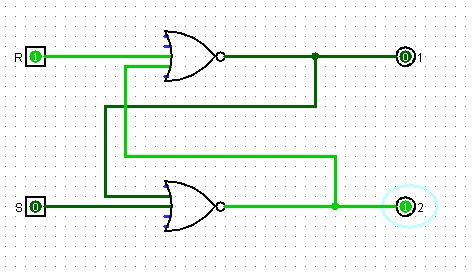

2. Сброс, происходит в следствии подачи на вентиль R импульса. Этот импульс попадает в верхний вентиль ИЛИ-НЕ, сначала он выполняет операцию ИЛИ(1), после чего инвертирует значение, и меняет результат на выходе 1.

3. Хранение, при значение 0 на обоих входах, триггер хранит полученный до этого результат, и будет его хранить, до того момента, пока мы не дадим импульс на один из входов

Таблица переходов.

R	S	1	2	Значение
0	0	хранение	хранение	режим хранения информации
1	0	0	1	Сброс значения
0	1	1	0	Установка значения

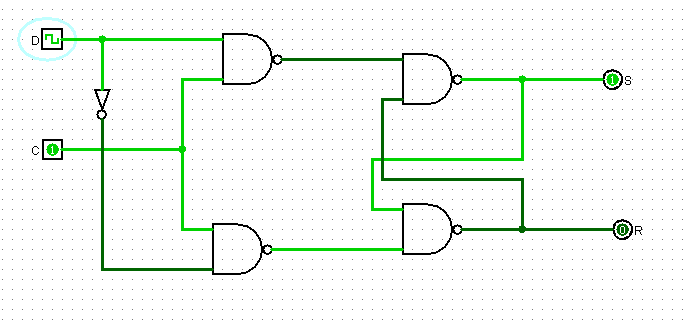

Задание 2. Собрать D-триггеры.

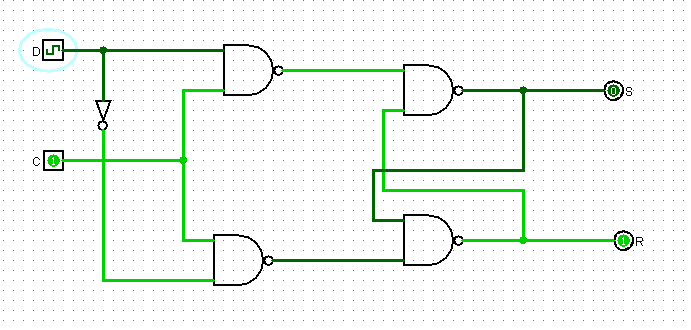

Для того, чтобы собрать D-триггер нужно использовать четыре элемента И-НЕ.

D-триггер может находиться в 3 состояниях: запись, сброс и хранение. Основное отличие от RS-триггера заключается в том, что D-триггер выполняет запись и сброс с помощью одного входного сигнала, а с помощью входа Clock мы можем контролировать работу D-триггера. Сброс и запись значений в D-триггере происходят только с помощью поданного тока на вентиль Clock.

1. Запись: после подачи импульса на вход D, сигнал поступает в верхний вентиль И-НЕ, в котором сначала принимает значение 1, а потом инвертируется в 0. После этого, значение попадает в следующий элемент И-НЕ, в котором после операции И получает значение 0 и инвертируется в 1.

2. С брос выполняется, когда на вход D не поступает импульс, а элемент Clock включен. Это происходит в следствии того, что значение входа D инвертируется в элементе НЕ, значение которого после этого поступает в нижний элемент И-НЕ и выполняет все те же действия что и при записи, только зеркально.

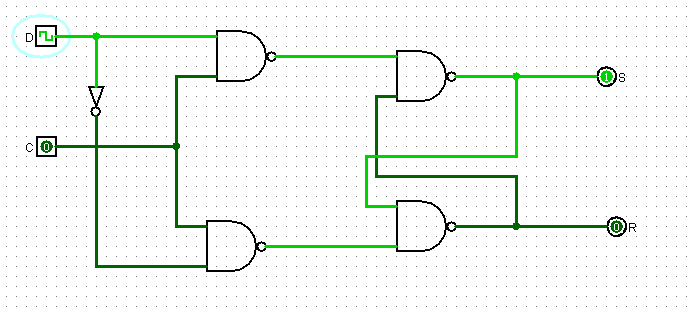

3. Хранение выполняется при отрицательном значении входа Clock, из-за того что на вентили И-НЕ поступает отрицательное значение с входа Clock все результаты первых двух И равны нулю.

Таблица переходов.

C	D	S	Результат
0	0	x	хранение
0	1	x	хранение
1	1	1	запись
1	0	0	сброс

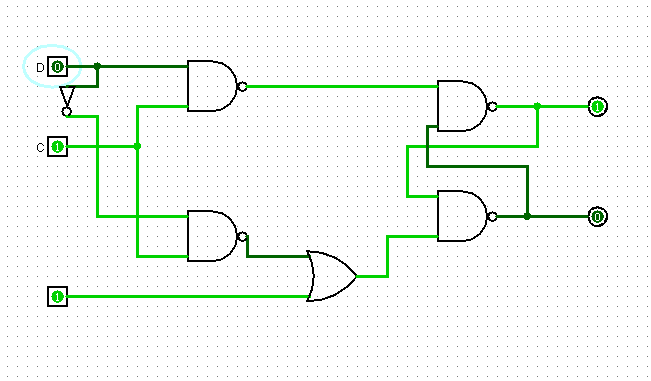

D-триггер по уровню.

D-триггер по уровню отличается от обычного D-триггера тем, что вне зависимости от сигнала в входах D и C, может сбросить/задать(в зависимости от уровня) новое значение, за счет добавленного в D-триггер вентиля ИЛИ и контакта Clr/Set.

Таблица переходов.

C	D	Clr/Set	S	Результат
1	0	1	0	Сброс значения
0	0	1	0	Сброс значения
1	1	0	1	Запись
0	1	0	0	Хранение

D-триггер по фронту.

D-триггер по переднему фронту. Для того чтобы собрать D-триггер по переднему фронту, нужно использовать два D-триггера соединенных вместе. Изменения на выходе Set, принимается только тогда, когда подается сигнал на тактовый генератор. Это происходит за счет того, что после срабатывания первого D-триггера, значения полученные в следствии его работы поступают во второй D-триггер и в момент изменения такта генератора второй D-триггер начинает работать. При работе D-триггера по заднему фронту

Задание 3. Собрать из RS-триггеров другие триггеры.

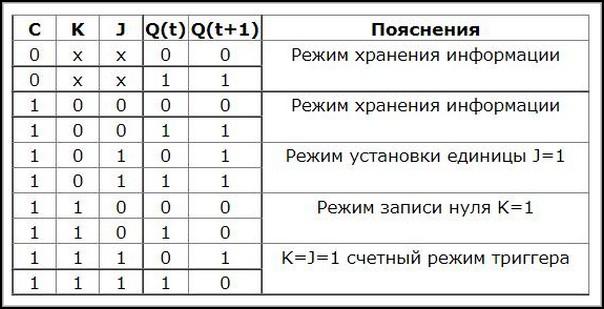

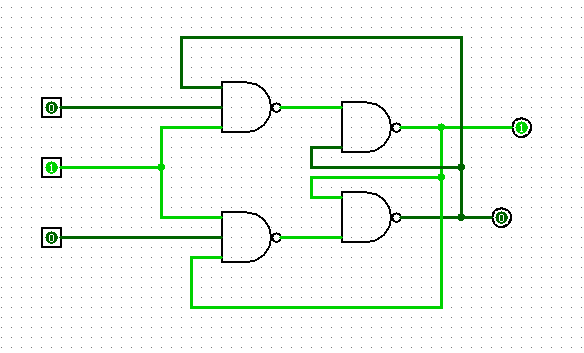

1. JK-триггер.

Таблица переходов.

2. T-триггер.

Таблица переходов.
