Лабораторная работа № 1

Исследование на ЭВМ характеристик источника постоянного напряжения

Цель работы: с помощью программы MicroCap получить внешние характеристики источников напряжения. Познакомиться с зависимыми источниками.

1. Рассчитываем зависимость тока I от сопротивления нагрузки R_н в цепи (Рис. 1) и записываем полученные данные в таблицу 1.

Рис. 1

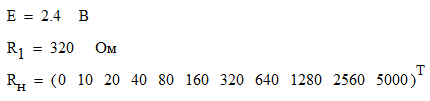

Исходные данные для расчета:

Расчетные формулы:

Таблица 1

Rн, Ом	I, мА	Uн, B	Рист, мВт	РR1, мВт	Рн, мВт	η
0	7.5	0	18	18	0	0
10	7.273	0.073	17.455	16.926	0.529	3
20	7.059	0.141	16.941	15.945	0.997	5.9
40	6.667	0.267	16	14.222	1.778	11.1
80	6	0.48	14.4	11.52	2.88	20
160	5	0.8	12	8	4	33.3
320	3.75	1.2	9	4.5	4.5	50
640	2.5	1.6	6	2	4	66.7
1280	1.5	1.92	3.6	0.72	2.88	80
2560	0.833	2.133	2	0.222	1.778	88.9
5000	0.451	2.256	1.083	0.065	1.018	94

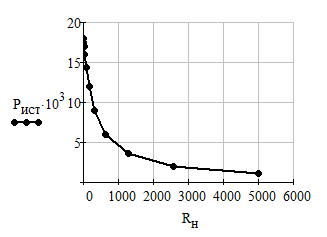

Строим зависимости I = f(R_н), U_н = f(R_н), Р_ист = f(R_н), Р_R1 = f(R_н), Р_н = f(R_н), η = f(R_н):

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

2. Выполним моделирование схемы в MicroCap. Собранная схема показана на рисунке 8.

Рис. 8

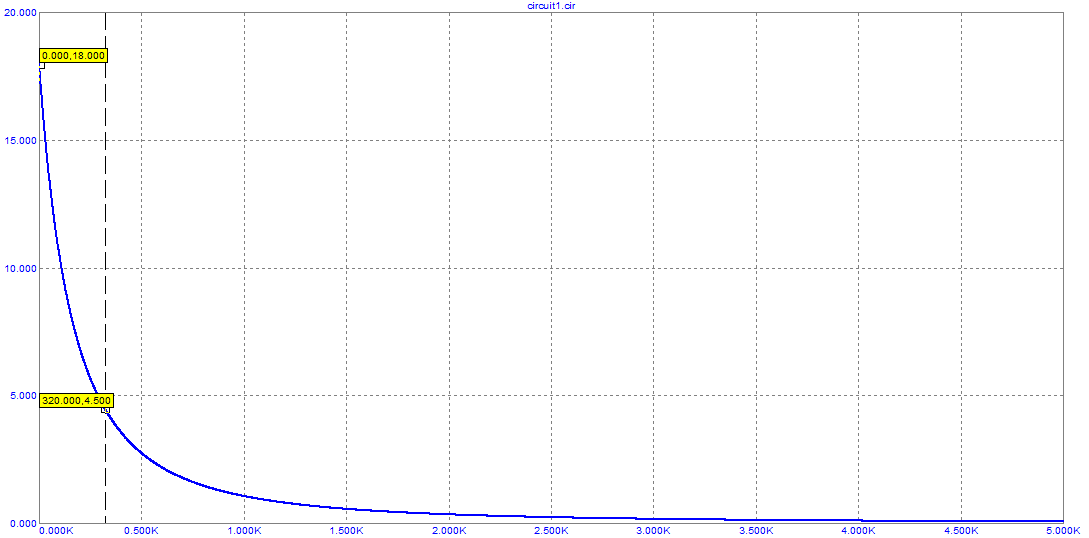

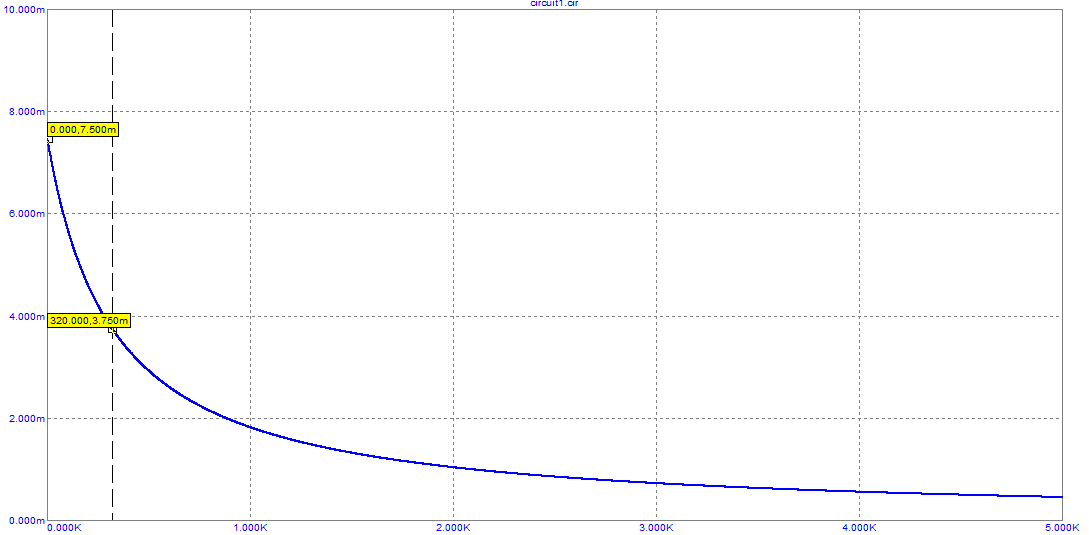

Строим зависимость тока I от сопротивления нагрузки R2.

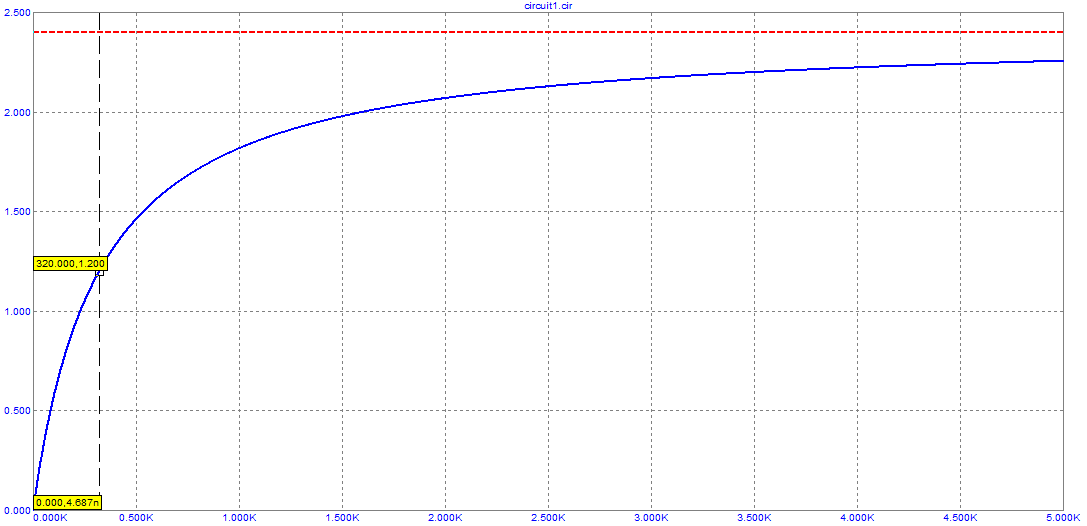

Зависимость напряжения на нагрузке V(R2) от сопротивления нагрузки R2.

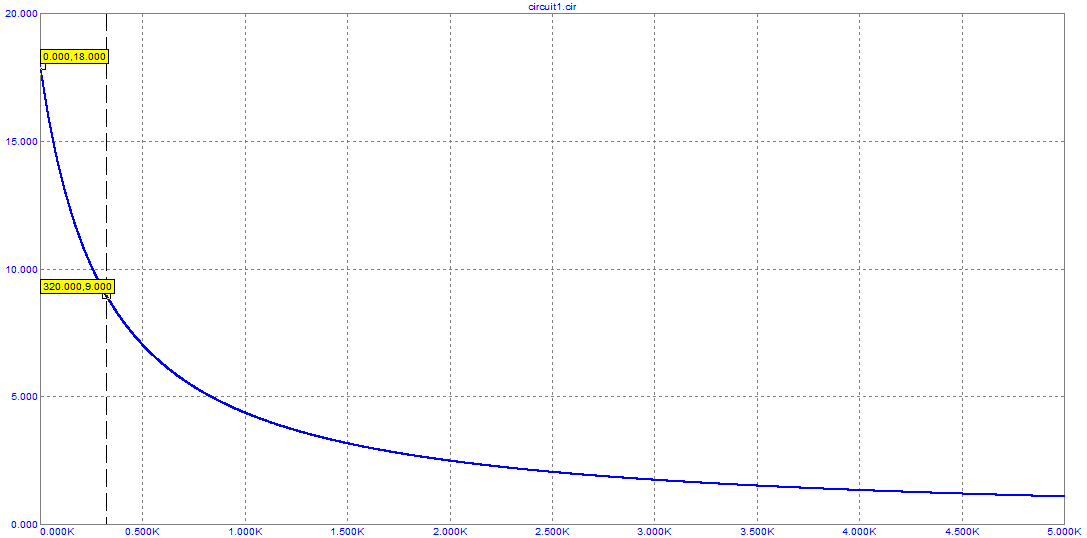

Строим зависимость мощности источника от сопротивления нагрузки R2.

Зависимость мощности, выделяемой на внутреннем сопротивлении источника, от сопротивления нагрузки R2.

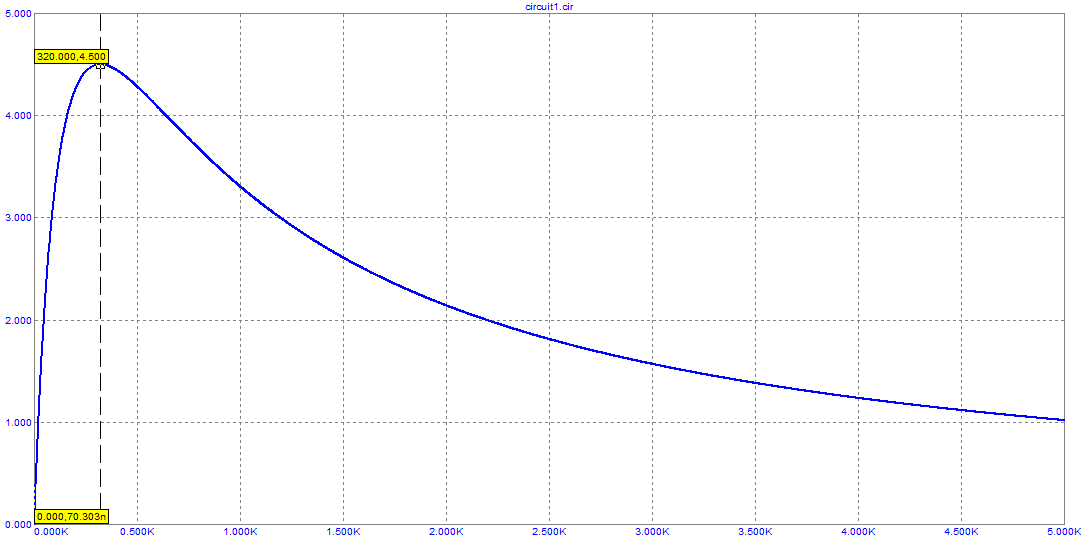

Зависимость мощности, выделяемой на нагрузке, от сопротивления нагрузки R2.

Выводы: в ходе лабораторной работы проведено моделирование работы источника напряжения. Получены его внешние характеристики с помощью программы моделирования MicroCap.
