МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное образовательное бюджетное учреждение высшего образования

«Санкт-Петербургский государственный университет телекоммуникаций им. проф. М. А. Бонч-Бруевича»

Отчет по лабораторной работе №4

«Исследование однополосной модуляции»

Выполнили студенты группы РТ-22:

Швецов Ф.П.

Сараева Л.В.

Стулин П.А.

Санкт-Петербург

2024г.

Цели:

1. Исследование параметров однополосной модуляции (ОМ), способов реализации ОМ.

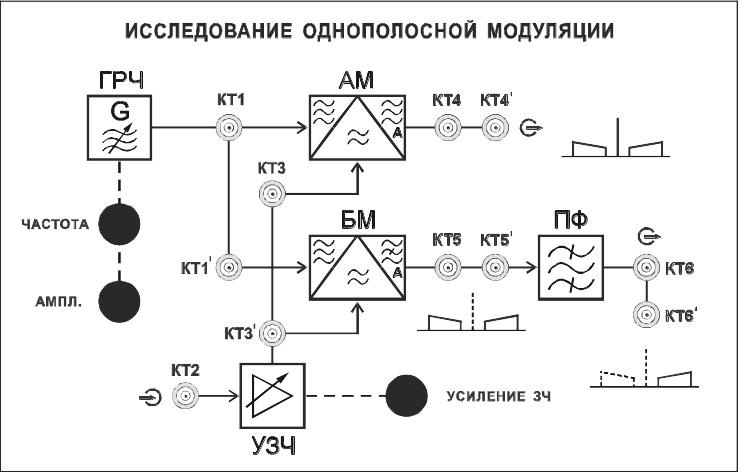

Внешний вид сменного блока «Исследование однополосной модуляции»

1. Полоса пропускания полосового фильтра.

Таблица 1

fГ, кГц	447,4	448.9	451,1	452,6	454,18	455,8	456,6	458,1	459,26	461,9	462,51	463,63
Uвых, В	0,1	0,7	1,2	1,2	1,25	1,6	1,5	1,2	1,2	0,8	0,65	0,2
КПФ	0,0625	0,4375	0,75	0,75	0,7813	1	0,9375	0,75	0,75	0,5	0,4063	0,125

Рис.1.Нормированная АЧХ ПФ K(f).

fрез=455.8 кГц

∆f_ПФ= 8,93 кГц

2. Работа амплитудного, балансного, однополосного модулятора и параметры АМ, БМ, ОМ сигнала.

U_НЧ0,5=0,3 В

Частота генератора НЧ равна 10 кГц.

Осциллограмма АМ сигнала с m=0,5

Спектральный состав

fв = 455,13 кГц

fнес = 445,03 кГц

fн = 434,95 кГц

Осциллограмма БМ сигнала

Спектральный состав:

fв = 455,16 кГц

fн = 434,92 кГц

Осциллограмма ОМ сигнала

Спектральный состав:

fв = 455 кГц

fнчmin = 2,55 кГц

fвч1 = 456,5 Гц

3. Влияние частоты модулирующего сигнала на спектральный состав АМ, БМ, ОМ сигнала.

Частота генератора НЧ равна 20 кГц

Спектральный состав АМ сигнала:

fв = 465.91 кГц

fнес = 445.28 кГц

fн = 424.65 кГц

Спектральный состав БМ сигнала:

fв = 465.92 кГц

fн = 424.67 кГц

Спектральный сигнал ОМ сигнала:

Ничего нет, так как выходит за рабочую полосу частот полосового фильтра.

Вывод:

Мы исследовали параметры однополосной модуляции (ОМ), АМ, БМ, способы реализации ОМ,АМ и БМ, а также влияние частоты на спектральный состав модулированного сигнала.
