Отчет по лабораторной работе №2
«Исследование LC автогенератора»
Выполнили студенты группы РТ-2x:
Санкт-Петербург
2024г.
Цель: 1) исследование схемы транзисторного автогенератора гармонических колебаний с трансформаторной обратной связью.
2) экспериментальная проверка основных положений теории самовозбуждения, стационарного и переходного режимов.

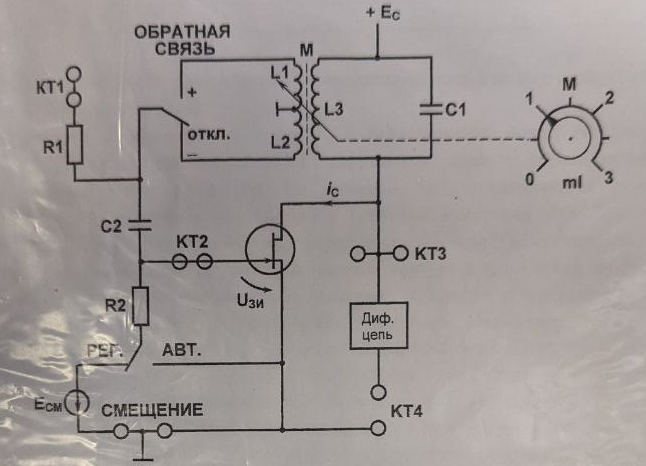

Принципиальная схема LC автогенератора
Таблицы и графики измеренных и вычисленных величин:
Таблица 1
Есм, В |
0 |
-1 |
-2 |
-3 |
-4 |
-7.5 |
Iс, мА |
5,34 |
4 |
2,82 |
1,8 |
1,02 |
0.0 |
S, мА/В |
1,34 |
1,18 |
1,02 |
0,78 |
0,29 |
- |
fрез=36.8 кГц
U=7,8 В

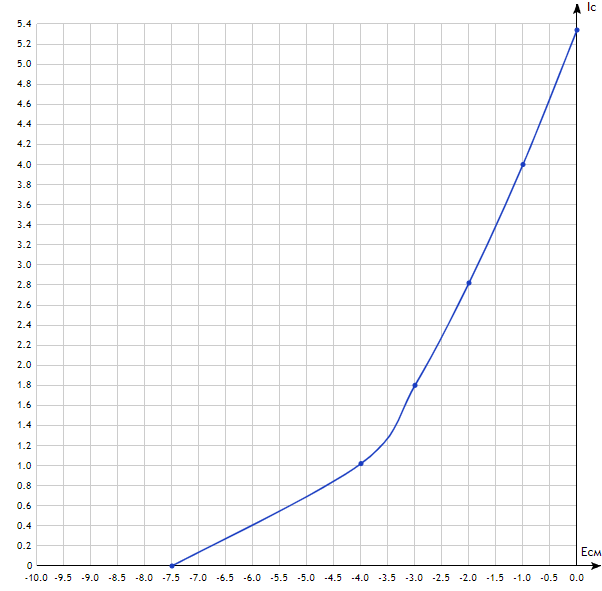

График 1
ВАХ LC автогенератора (Ic=f(Eсм))
Есм, В |
0 |
-1 |
-2 |
-3 |
-4 |
Мкр, мА |
0,75 |
0,85 |
1,15 |
1,3 |
1,75 |
f, кГц |
36,40 |
35,96 |
35,62 |
35,97 |
35,96 |

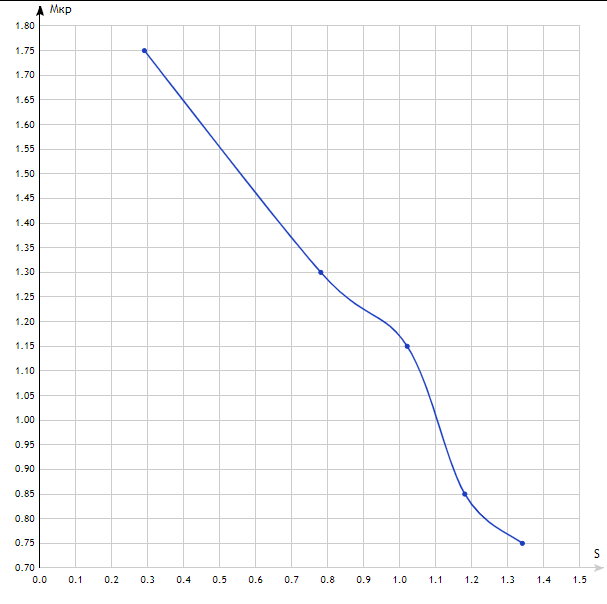

График 2
Зависимость Мкр=f(S)

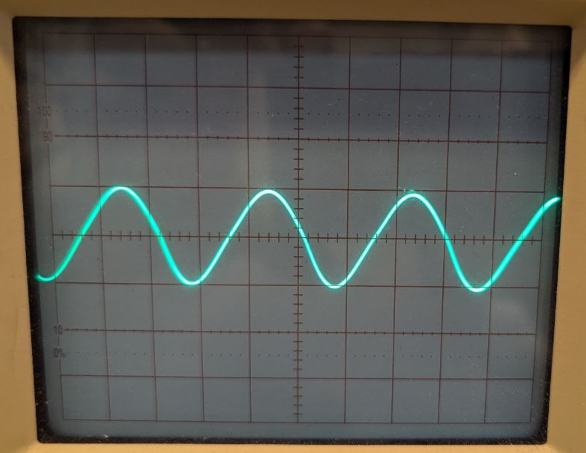

Осциллограмма переходного процесса:
Вывод: в результате проделанной работы была исследована схема транзисторного автогенератора гармонических колебаний с трансформаторной обратной связью. Была проведена экспериментальная проверка основных положений теории самовозбуждения, стационарного и переходного процесса.
