LAb1

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное образовательное бюджетное учреждение высшего образования

«Санкт-Петербургский государственный университет телекоммуникаций им. проф. М. А. Бонч-Бруевича»

Отчет по лабораторной работе №1

«Исследование генератора с внешним возбуждением на биполярном транзисторе»

Выполнили студенты группы РТ-2x:

.

Санкт-Петербург

2024г.

1. Цель: исследование характеристик и режимов работы генератора с внешним возбуждением (ГВВ) на биполярном транзисторе.

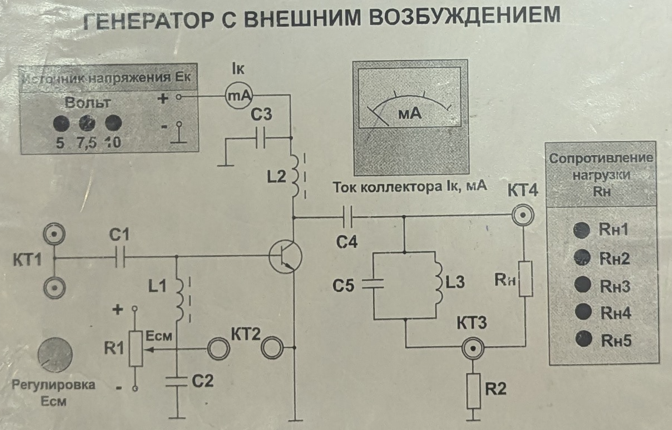

2. Принципиальная схема генератора с внешним возбуждением:

3. Таблицы и графики измеренных и вычисленных величин:

Таблица 1

Есм, В	Е´=0,553	0,586	0,619	0,652	0,685	0,718	0,751	0,784	0,817	0,85	Ек, В
Iк, мА	0	5	10	20	35	50	75	105	135	150	5
Iк, мА	0	5	10	20	40	65	95	130	150	150	7,5
Iк, мА	0	5	15	25	50	85	120	150	150	150	10

График 1

Семейство проходных статических характеристик I_к  = f(Е_см; Е_к = const)

Таблица 2

Ек, В	5	7,5	10	Есм, В
Iк, мА	60	65	70	0,71
Iк, мА	85	95	105	0,75
Iк, мА	125	140	150	0,78

График 2

Семейство выходных I_к = f(Е_к) при Е_см = const для трех значений напряжения смещения Е_см (Е_см>Е´)

Таблица 3

	ННР		ГР	ПНР
Uвх, В	2	4	4,1	4,6	5	5,2
iк max, мА	7	90	100	100	120	125
Iк0, мА	5	25	30	35	35	37

Таблица 4

Есм ,В	0.434	0.54	0.615	0.654	0.75
iк max, мА	18	60	70	90	110
Iк0, мА	5	20	37	45	65

Таблица 5

Rн	Rн1 = 51 Ом	Rн2 = 100 Ом	Rн3 = 200 Ом	Rн4 = 510 Ом	Rн5 = ∞
iк max, мА	100	110	110	40	40
Iк0, мА	35	35	30	25	20
Uн ,В	2,4	4.1	6,1	6,6	6,8
P1	0.12	0.124	0.145	0.132	0.136
P0	0,2625	0,2625	0,225	0,1875	0,15
	0.25	0.47	0.64	0.68	0.71

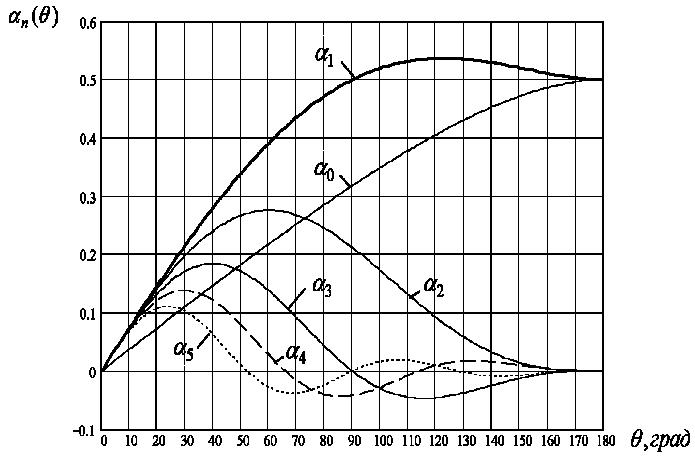

Угол отсечки – 90 градусов

α0=0,32

α1=0,5

Вывод: по результатам лабораторной работы были получены зависимости: I_к  = f(Е_см) – семейство проходных характеристик,

I_к = f(Е_к) – семейство выходных характеристик,

I_к  = f(U_вх) – зависимость тока коллектора от амплитуды напряжения возбуждения, нагрузочная характеристика ГВВ.

Из полученных данных, можно сделать выводы:

1. при увеличении напряжении смещения, увеличивается ток коллектора

2. максимальный ток коллектора достигается при минимальном напряжении смещения,

3. при увеличении напряжения возбуждения режим меняется – с недонапряженного до граничного, и с граничного – до перенапряженного.

4. при наибольшем значении сопротивления достигается максимальный КПД, то есть это означает переход ГВВ в слабо перенапряженный режим.

Полученные результаты демонстрируют основные принципы работы генератора с внешним возбуждением на биполярном транзисторе и могут быть использованы при проектировании и эксплуатации подобных устройств.
