Лабораторная работа №5

“Исследование резонансного усилителя на биполярном транзисторе”

Выполнили:

студенты группы РТ-2x

Проверил:

Сопов Дмитрий Александрович

Санкт-Петербург

2024

1. Схема резонансного усилителя с общим эмиттером на биполярном транзисторе. Расчёт Lк и Cк.

n=3

C_к =

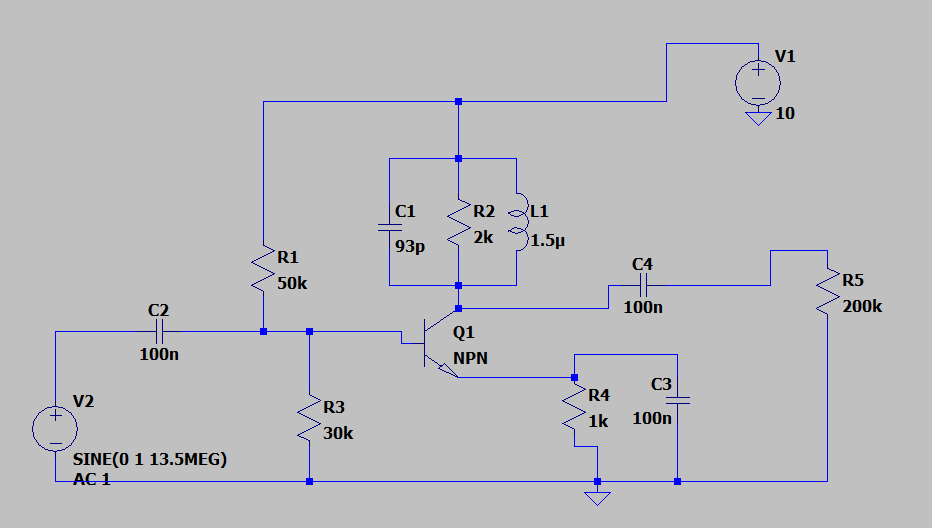

Рис. 1 Схема резонансного усилителя с общим эмиттером на биполярном транзисторе

2. Получить с помощью моделирования амплитудно-частотную характеристику (АЧХ) резонансного усилителя. Рекомендуется использовать линейный масштаб по частотной оси и небольшой диапазон анализируемых частот вблизи резонансной частоты.

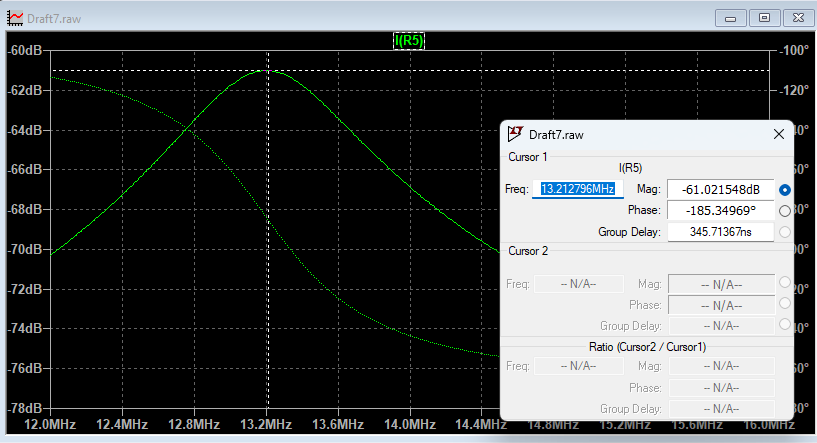

Рис. 2 АЧХ резонансного усилителя

f_р1 13,2 МГц

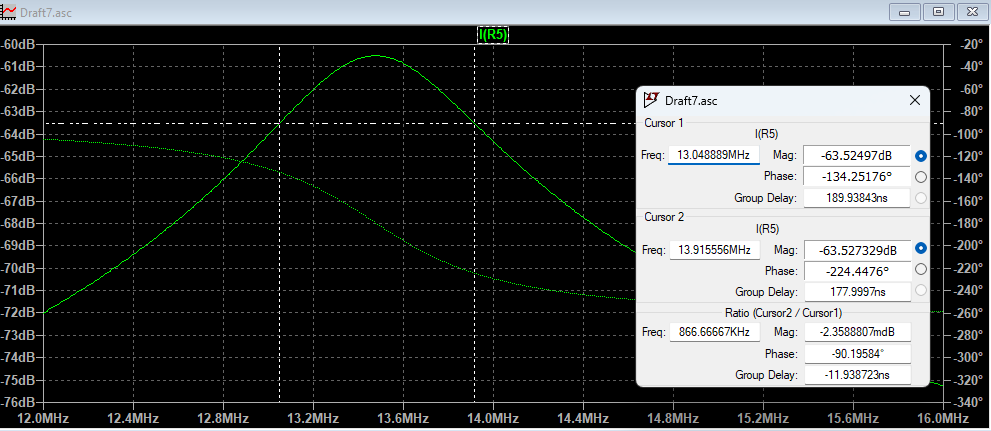

Рис. 3 АЧХ резонансного усилителя с измерением частот по уровню 0,707

Добротности примерно сходятся.

3. Заменить транзистор 2N5089 в схеме усилителя на идеальный транзистор. Получить с помощью ЭВМ амплитудно-частотную характеристику (АЧХ) резонансного усилителя с идеальным транзистором. Определить новую резонансную частоту fР2 усилителя. Проверить соответствие резонансных частот fР1 и fР2 исследуемого усилителя, полученных с реальным и идеальным транзисторами.

Рис. 4 АЧХ резонансного усилителя с идеальным транзистором

f_р2=13.49 МГц

Резонансные частоты примерно сходятся.

Добротности сходятся.
