Лабораторная работа №3

“Исследование автогенератора по схеме Клаппа”

Выполнили:

студенты группы РТ-2x

Проверил:

Сопов Дмитрий Александрович

Санкт-Петербург

2024

1. Для исследования автогенератора по схеме Клаппа нужно собрать схему, приведенную на рис.1. Автогенератор Клаппа представляет собой вариант емкостной трехточки, в котором напряжение обратной связи снимается с емкостного делителя. Ток контура протекает через три емкости и индуктивность. Все перечисленные компоненты схемы определяют резонансную частоту. Параметры схемы автогенератора заданы в таблице 1 по вариантам.

Рис. 1 Схема

Посмотреть форму выходного напряжения (на резисторе R5) и напряжения обратной связи. Определить частоту колебаний. Определить спектральный состав напряжения на выходе автогенератора.

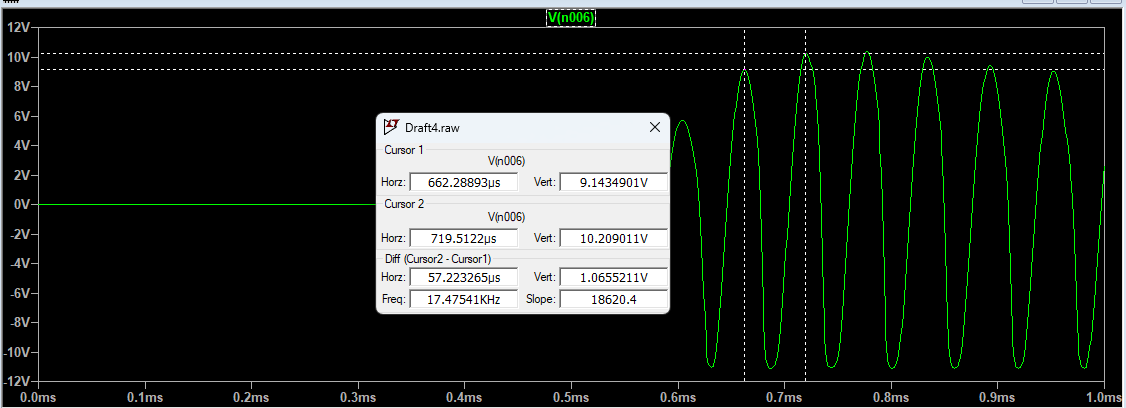

Рис. 2 Выходное напряжение и ток

Частота колебаний f=17,48 кГц

Рис. 3 Напряжение и ток на обратной связи

Исследовать влияние величины индуктивностей L1 и L2 на частоту автогенератора (условие С1=С2 сохраняется). Величины индуктивностей менять в пределах от 0,8 до 1,2 от исходного значения.

Рис. 4 Выходное напряжение при 0.8 L1 и L2

F=18,38 кГц

Рис. 5 Выходное напряжение при 1.2 L1 и L2

F=14,03 кГц

Рис. 6 Выходное напряжение при 0.8 C1 и C2

F=18,38 кГц

Рис. 6 Выходное напряжение при 1.2 C1 и C2

F=14,03 кГц

2. Построить модель транзисторного автогенератора по схеме Клаппа с кварцевым резонатором, представленную на рис.2. Символ кварцевого резонатора можно найти в подкаталоге Misc.

Посмотреть процесс установления стационарного режима автогенератора. Определить частоту сигнала на выходе автогенератора и время установления стационарного режима.

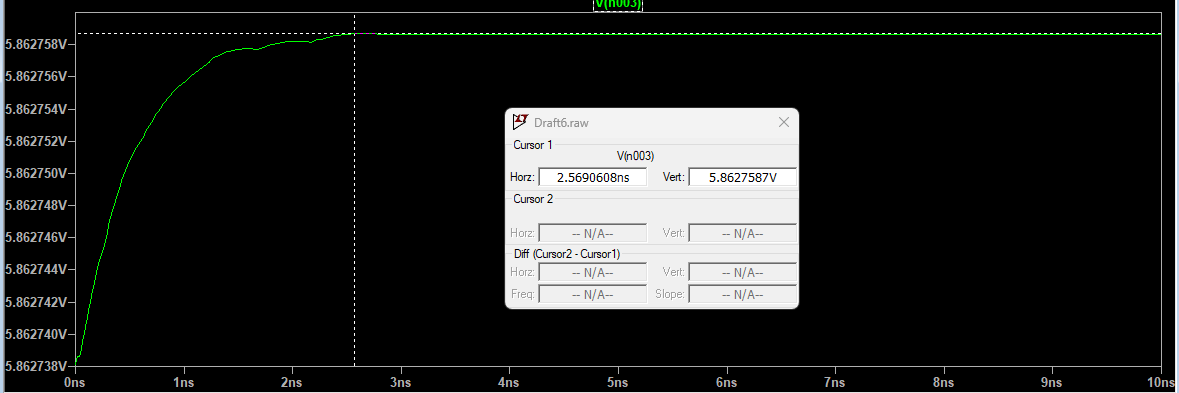

График напряжения на выходе кварцевого генератора

График напряжения на выходе автогенератора
