Лабораторная работа №3

“Исследование линейного широкополосного усилителя мощности в режиме класса А”

Выполнили:

студенты группы РТ-2x

Проверил:

Сопов Дмитрий Александрович

Санкт-Петербург

2024

1. Построить модель линейного широкополосного усилителя в режиме класса А (рис.1). Построить временные зависимости входных и выходных токов транзистора. Определить коэффициент усиления по мощности.

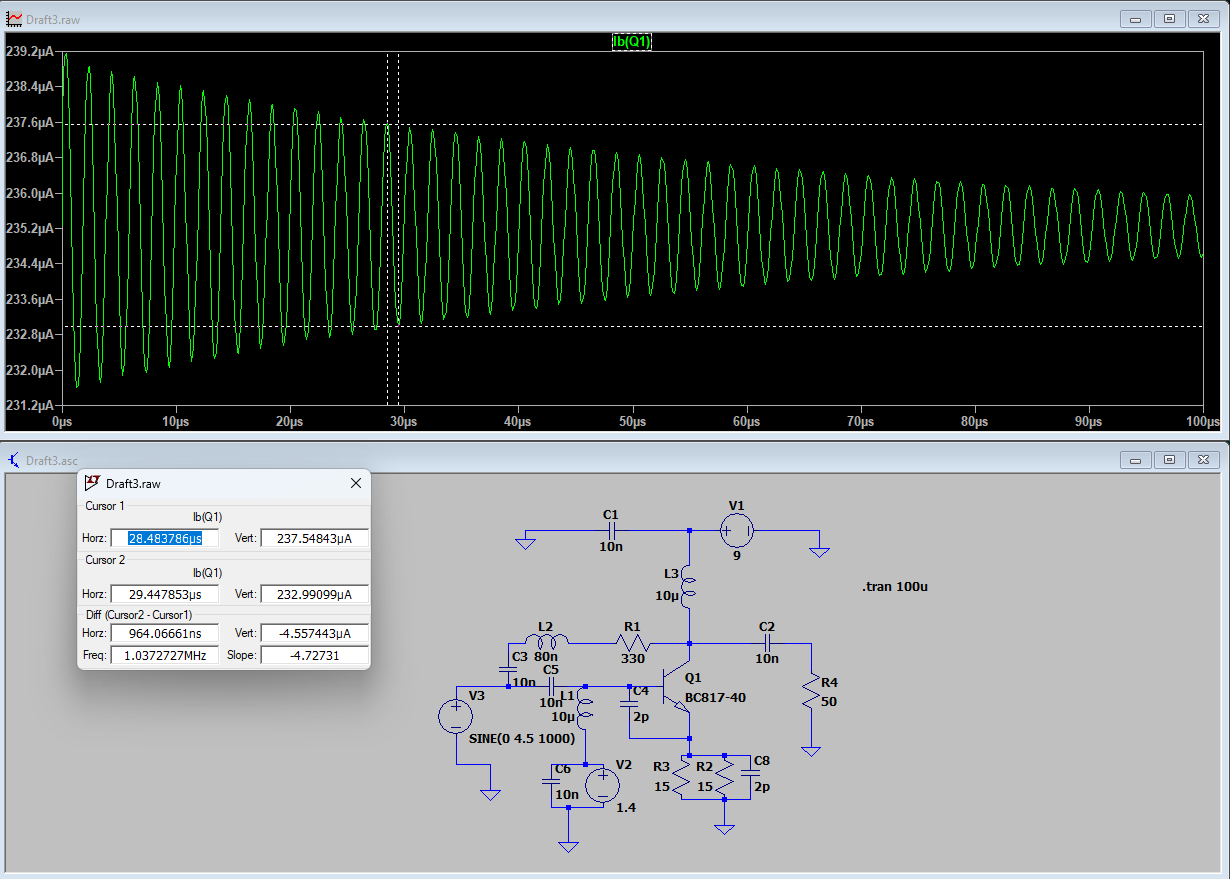

Рис.1 входная характеристика

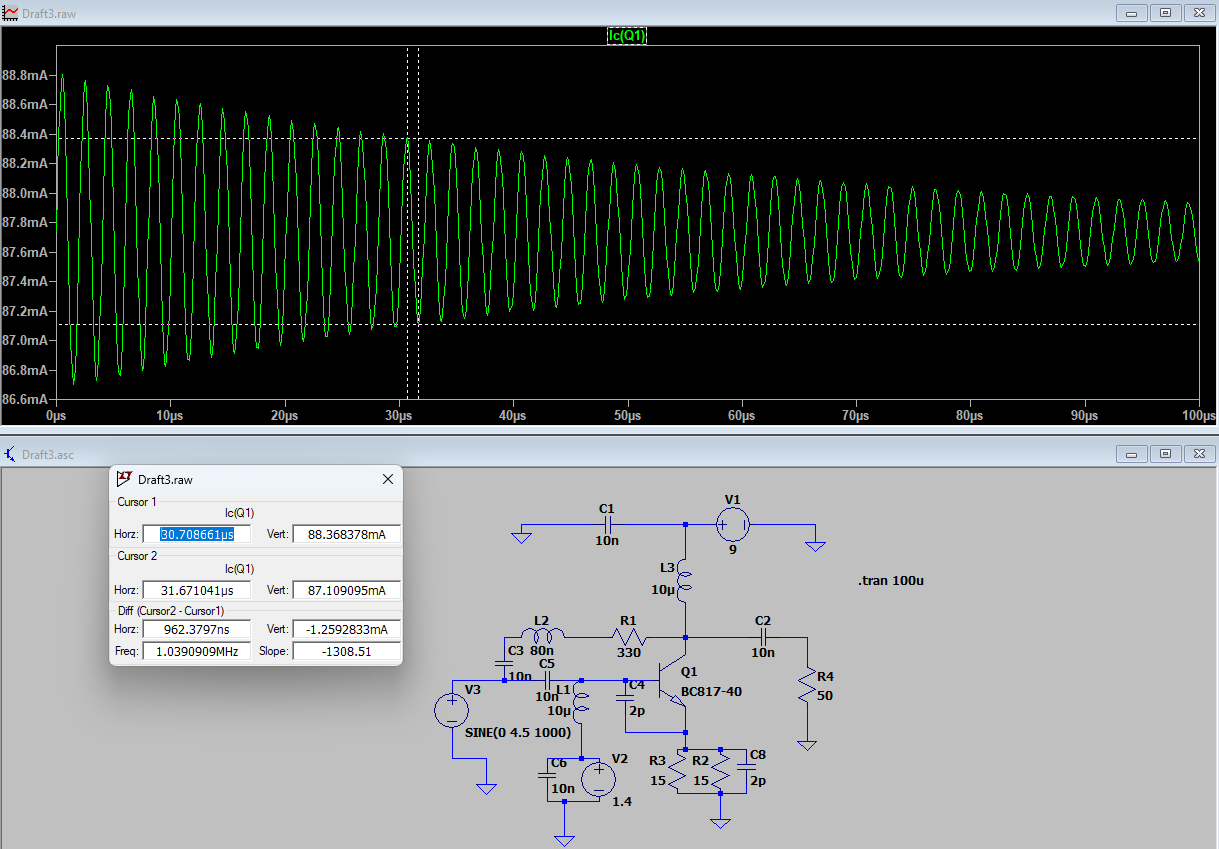

Рис.2 Выходная характеристика

K_I = 371,3

K_U = 6.4

Kp = 2 376,3

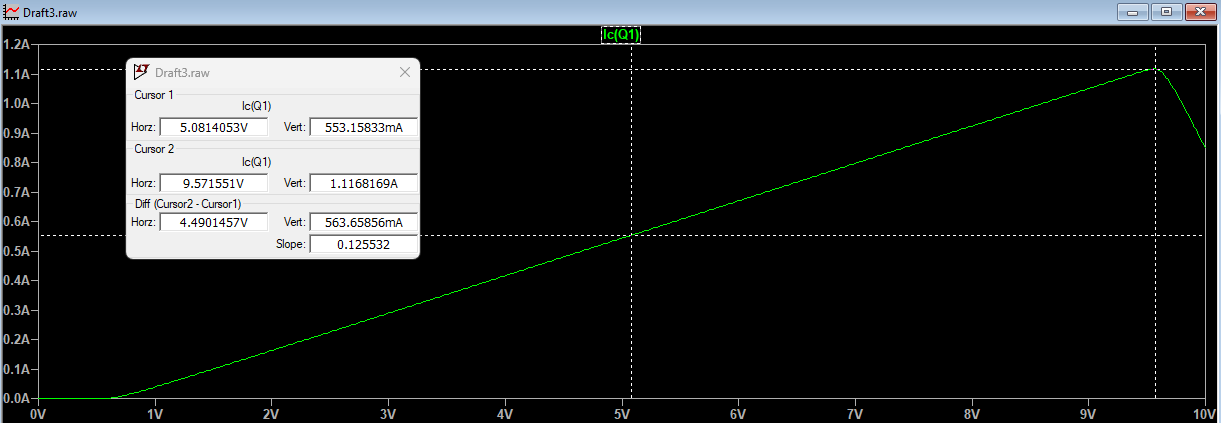

2. Изменяя напряжение смещения, определить максимальное и минимальное значение напряжения, при котором усилитель будет работать без захода в состояния отсечки и насыщения.

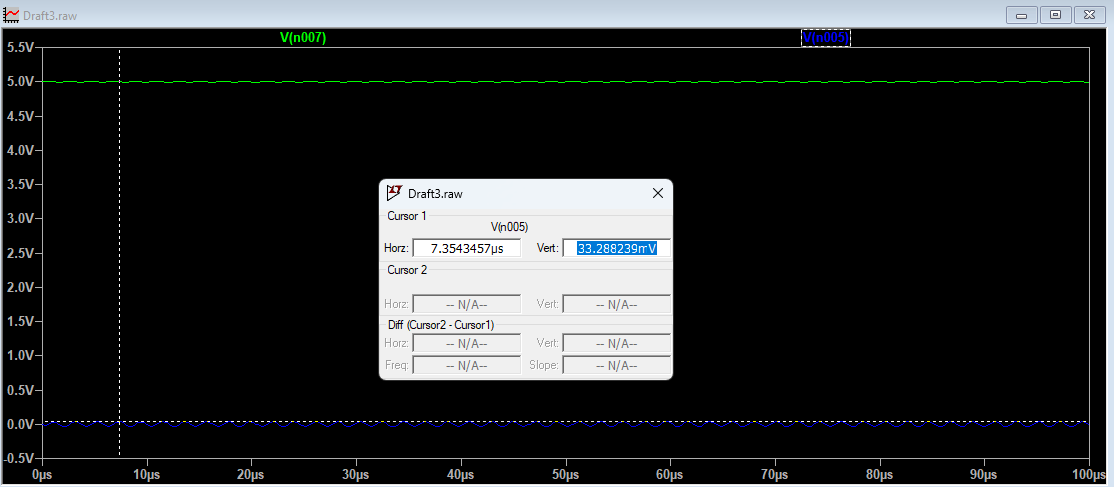

Рис. 3

Рис. 4

Uотс = 0,616 В

Uсм= 5 В

Uкр= 9,5 В

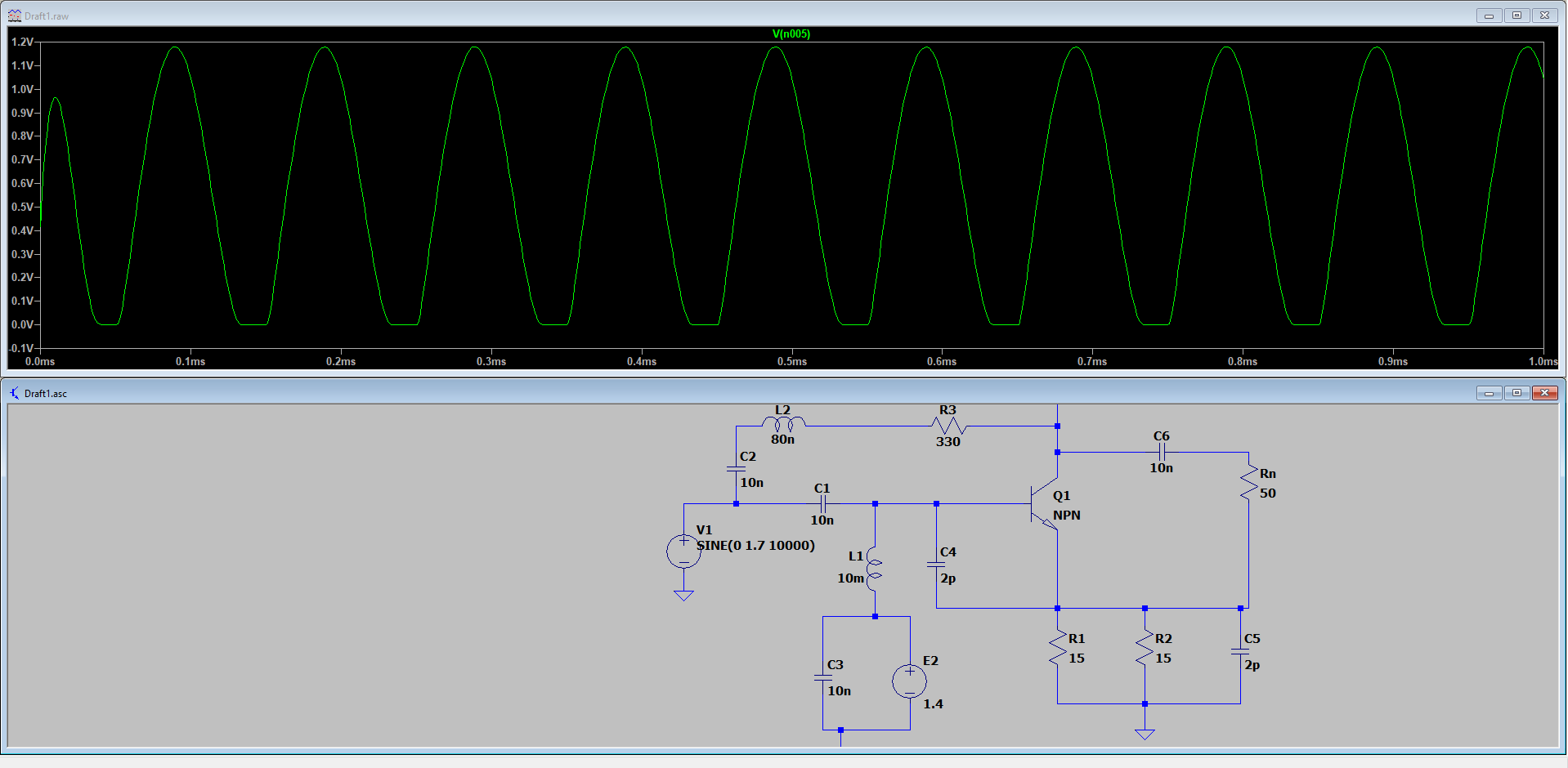

3. Изменяя амплитуду входного сигнала, определить максимально напряжение возбуждения для работы усилителя в классе А.

Umax=5 В

4. Построить нагрузочные характеристики усилителя.

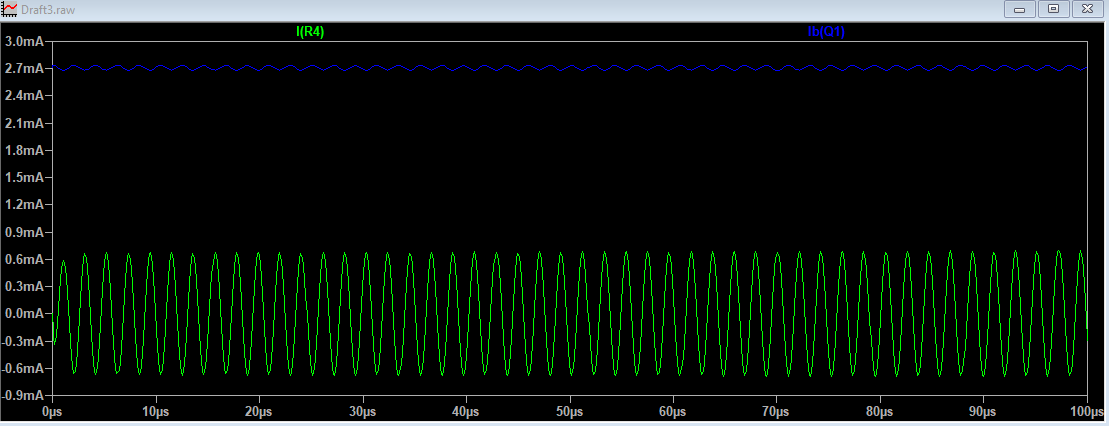

Зеленый график – ток на нагрузке

Синий график– ток на базе

Коэффициент усиления по току 4,5

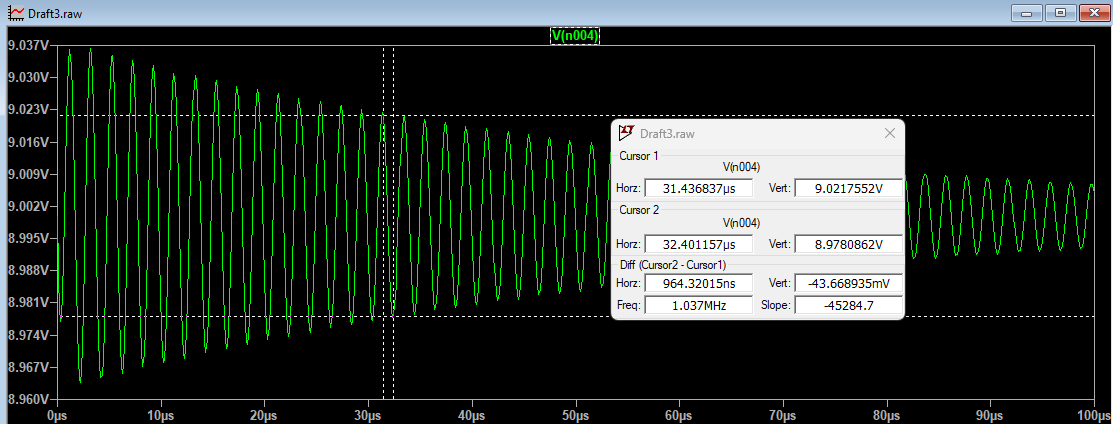

Зеленый график – напряжение на нагрузке

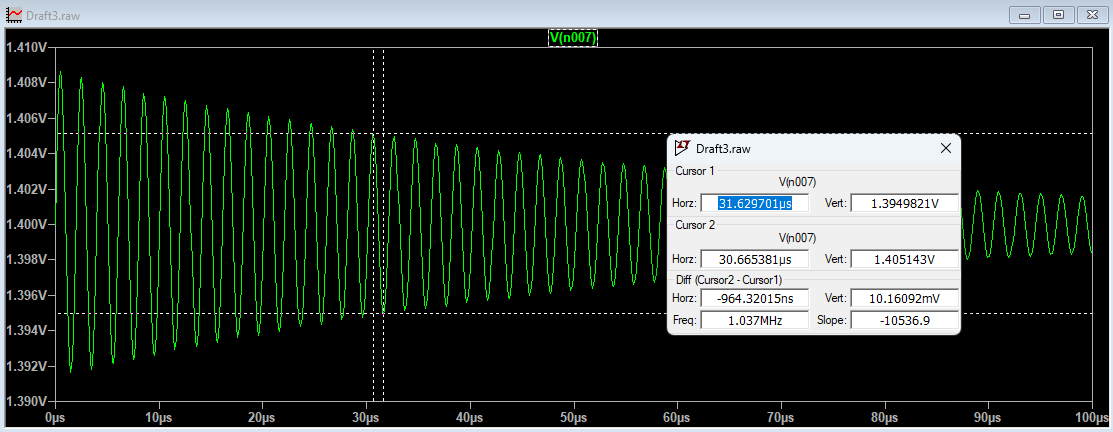

Синий график – напряжение на базе

Коэффициент усиления по напряжение 151

Коэффициент усиления по мощности
