lab2

ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ

Федеральное государственное образовательное бюджетное учреждение

Высшего профессионального образования

«Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М. А. Бонч-Бруевича

­­­­­­­­­­­­­

Лабораторная работа №2

“ Параметры и характеристики диодов”

Выполнили:

студенты группы РТ-2x

Проверил:

Сопов Дмитрий Александрович

Санкт-Петербург

2024

1. Исследование ВАХ полупроводникового диода

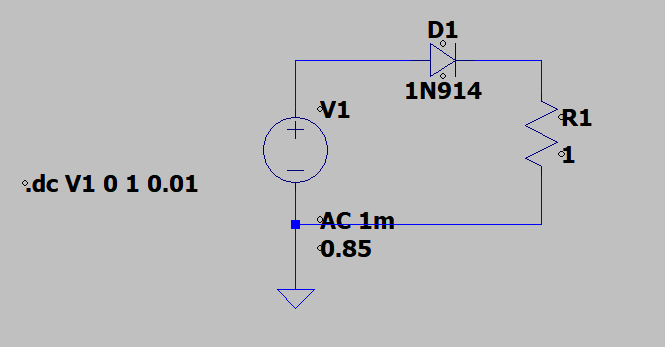

Рис. 1. Схема для исследования ВАХ и динамических параметров полупроводникового диода

2. ВАХ используемого диода в случае прямого включения

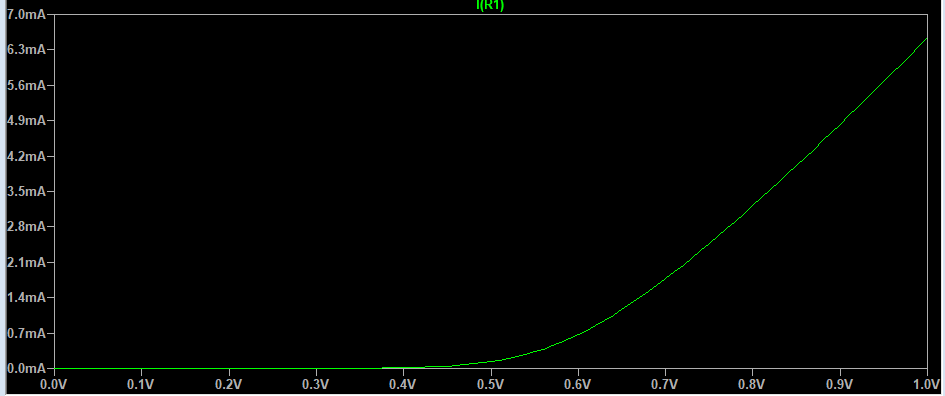

Рис.2 ВАХ исследуемого диода в случае прямого включения

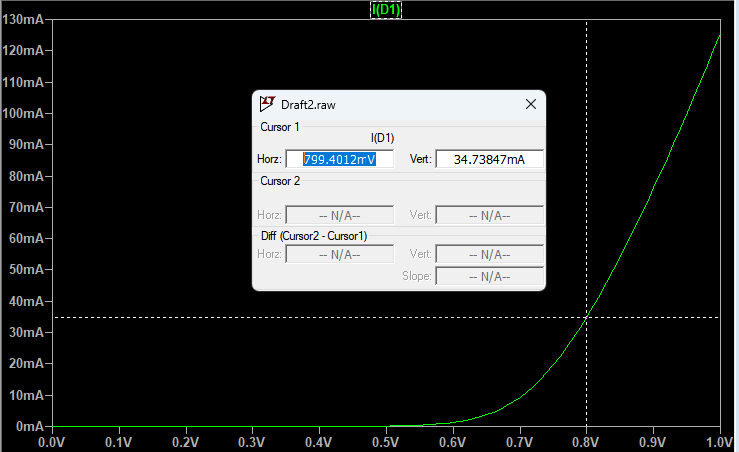

Рис.3 ВАХ исследуемого диода в случае прямого включения с указанной рабочей точкой

Статическое сопротивление: Ом

Динамическое сопротивление:

2.1 Исследование ВАХ стабилитрона

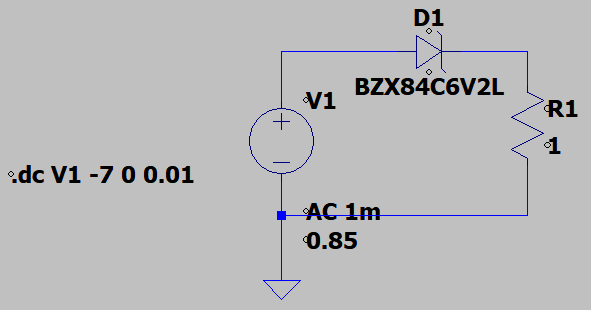

Рис. 4. Схема для исследования ВАХ и динамических параметров стабилитрона

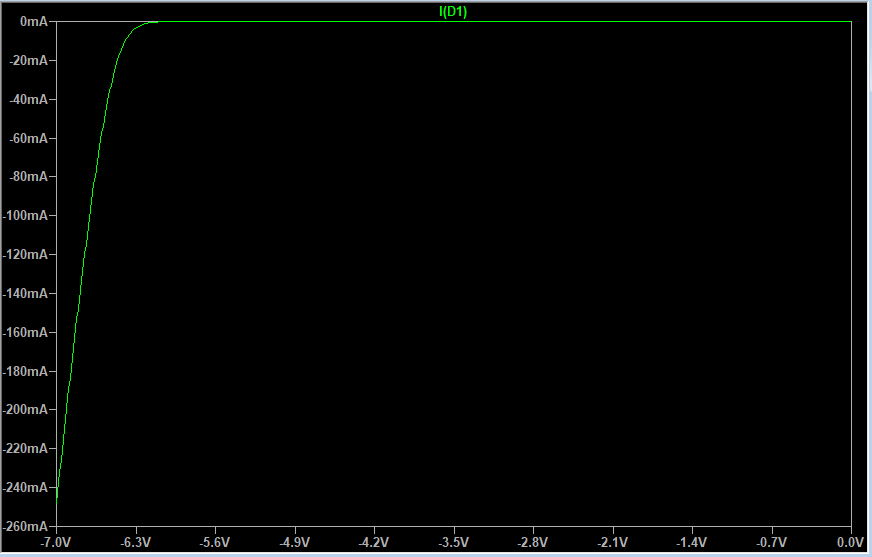

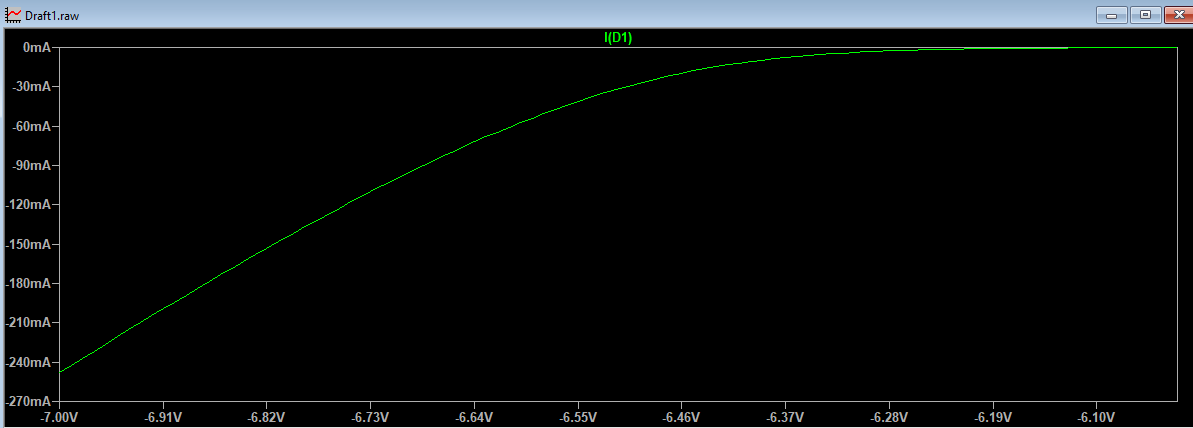

Рис.5 ВАХ исследуемого стабилитрона в случае прямого включения

3. Определение амплитуды переменного тока через диод и его динамическое сопротивление

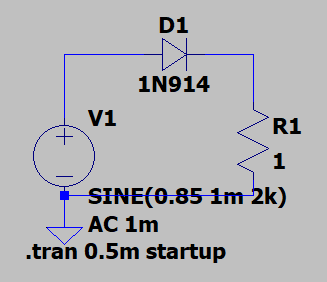

Рис. 6. Схема для исследования динамических параметров полупроводникового диода

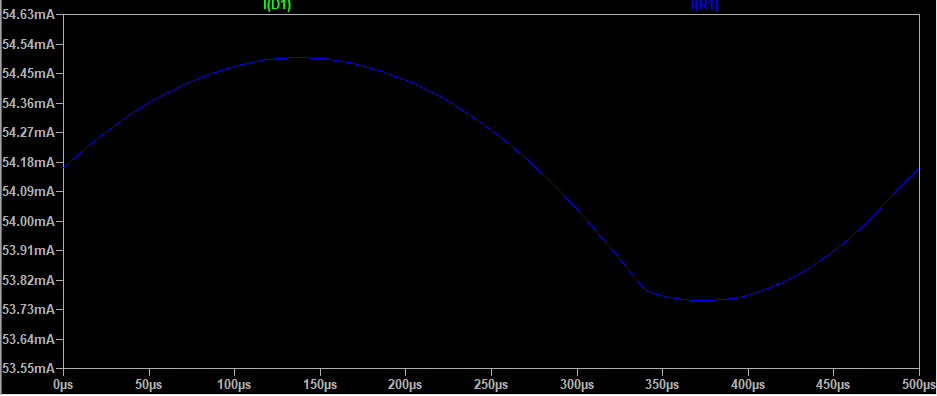

Рис. 7. Определение амплитуды и динамического сопротивления

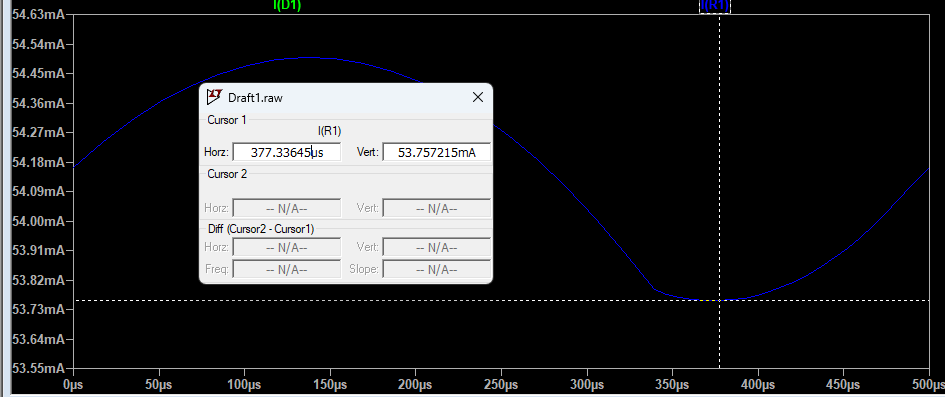

Рис. 8. Определение амплитуды и динамического сопротивления с рабочей точкой

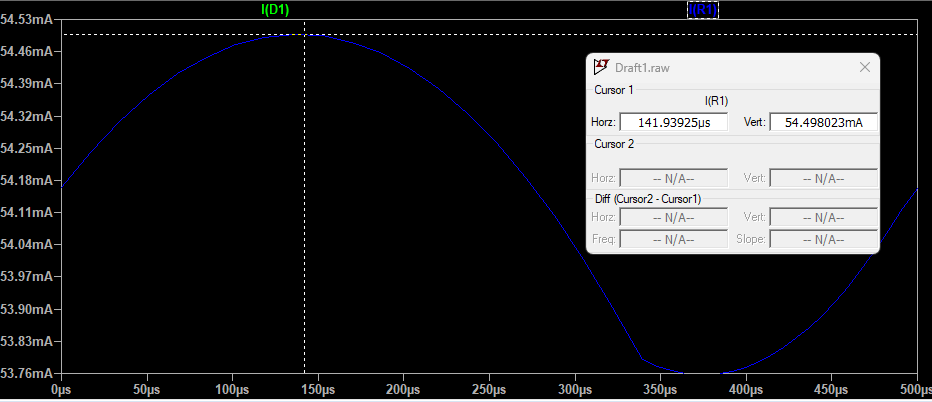

Рис. 9. Определение амплитуды и динамического сопротивления с рабочей точкой

Амплитуда переменного тока: 53 мА

Амплитуда переменного тока: 54,5 мА

Его динамическое сопротивление: 1 Ом

Вывод: рассчитанное динамическое сопротивление отличается от компьютерного.

4. Изменение источника V1 на источник гармонического сигнала

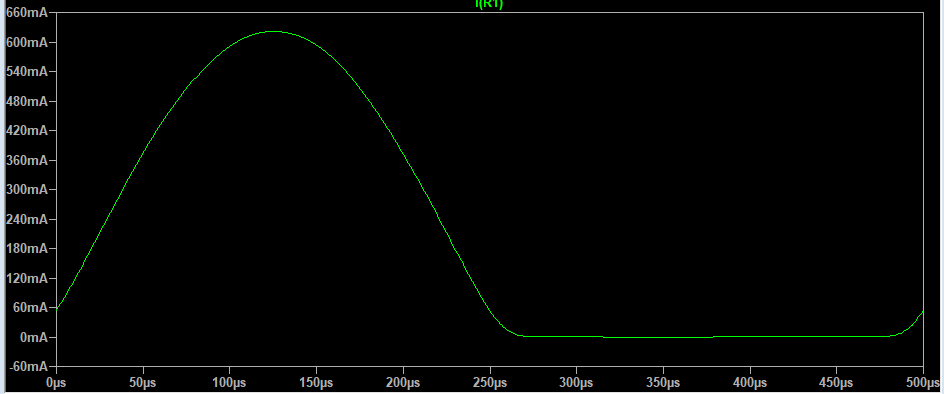

Рис. 10. Форма напряжения на контрольном резисторе R1

При C1=1 Ф

Рис.11. Напряжение при подключении конденсатора с очень большой емкостью

5. Изменяя сопротивление контрольного резистора R1 в схеме рис.1, исследовать его влияние на ВАХ диода

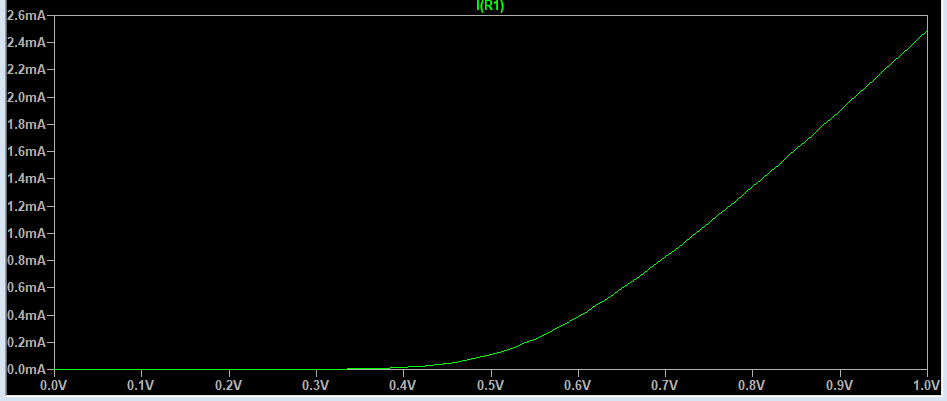

Рис.12 ВАХ диода при R=1 Ом

Рис. 13 ВАХ диода при R=10 Ом

Рис.14 ВАХ диода при R=50 Ом

Рис.15 ВАХ диода при R=150 Ом

6. Исследовать работу однополупериодного выпрямителя.

Рис.16. Схема однополупериодного выпрямителя

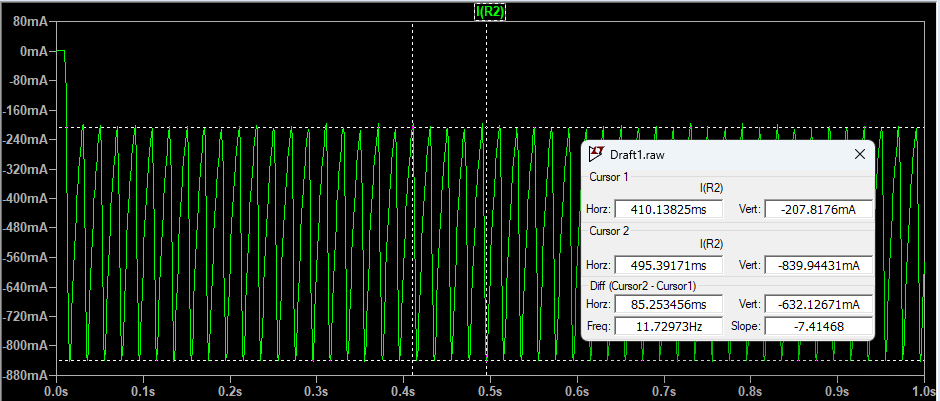

Рис.17 Амплитуда пульсаций напряжения на R2 при C=1000мкФ

Рис.18 Амплитуда пульсаций напряжения на R2 при C=1000мкФ

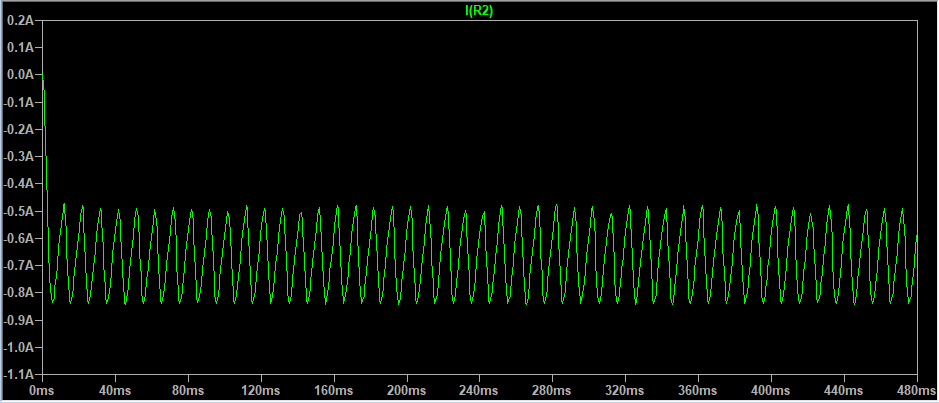

Рис.19 Амплитуда пульсаций напряжения на R2 при C=10000мкФ

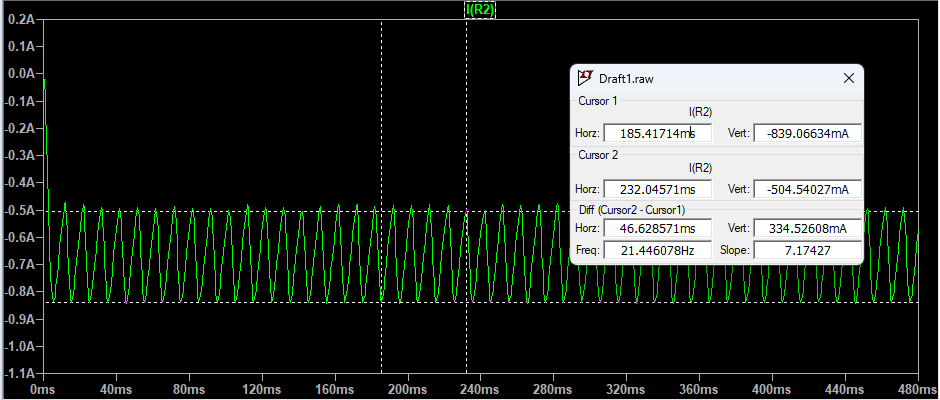

Рис.20 Амплитуда пульсаций напряжения на R2 при C=10000мкФ

7. Исследовать работу двухполупериодного выпрямителя

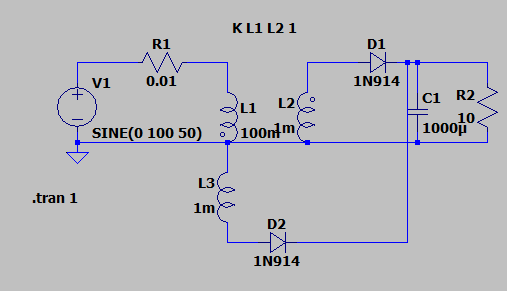

Рис.21. Схема двухполупериодного выпрямителя

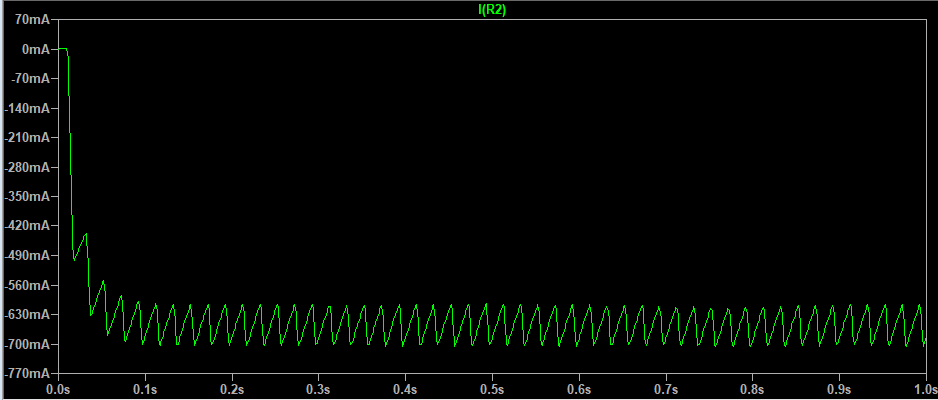

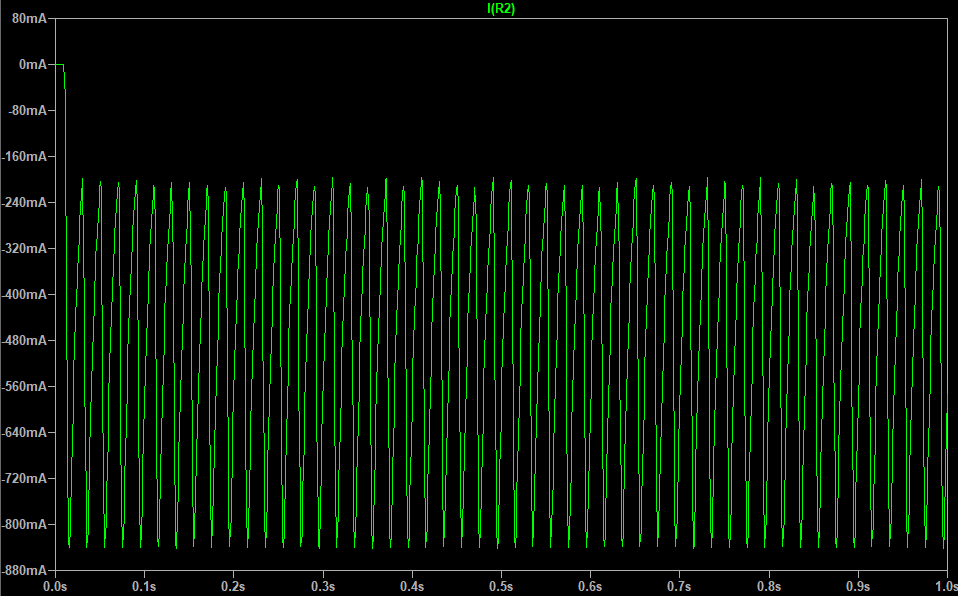

Рис.22 Амплитуда пульсаций напряжения на R2

Рис.230 Амплитуда пульсаций напряжения на R2
