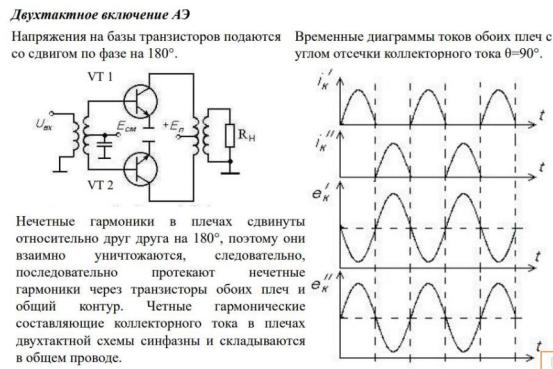

2)Двухтактное включение:
3)Трансформатор – линия
4)Мостовая схема сложения мощностей

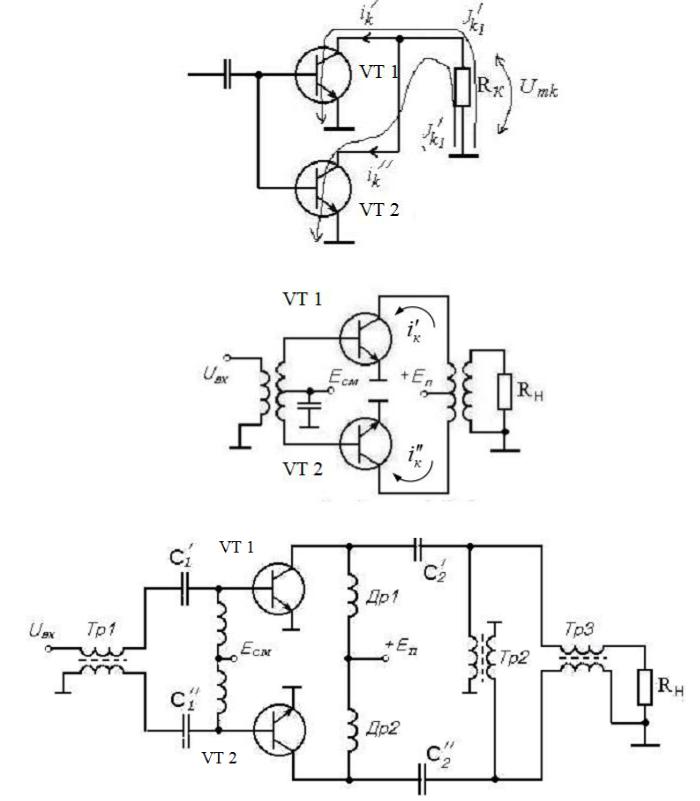

29. Эквивалентные схемы и принцип параллельного и двухтактного включения активных элементов.
30. Мостовые схемы сложения мощностей. Принцип работы и эквивалентные схемы включения, мостов делителей и сумматоров.

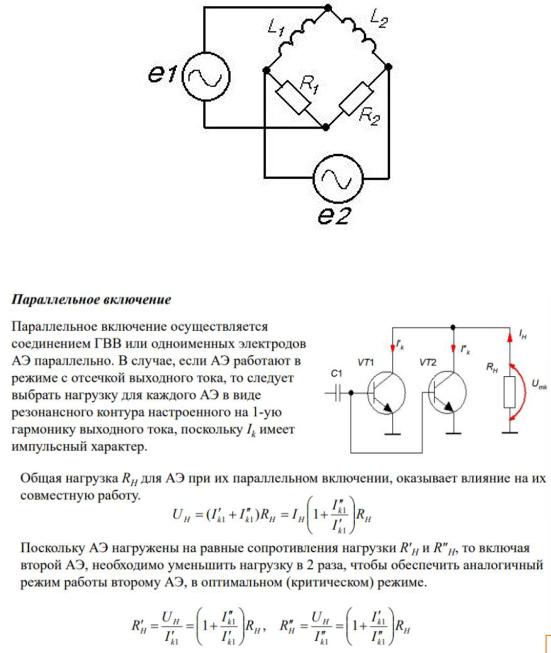

Четыре элемента, включенные последовательно, образуют четырехполюсник, к точкам которого подключены источники ВЧ-колебаний.
Если L1=L2 и R1=R2, то мост называют сбалансированным. Он обеспечивает независимость работы каждого генератора от условий работы другого.
Токи генераторов в резисторе R1 взаимно компенсируют друг друга, а в резисторе R2 – суммируются. Резистор R1 называют балластным, а R2 – нагрузочным. Вся полезная мощность генераторов выделяется на резисторе нагрузки R2=Rн .
Мост делитель распределяет мощность возбуждения на входы АЭ (активный элемент) и обеспечивает их развязку и согласование с внутренним сопротивлением источника сигнала.
Мост сумматор обеспечивает сложение выходных мощностей отдельных усилителей и трансформацию сопротивления в оптимальное сопротивление нагрузки для каждого из АЭ.
31. Необходимость использования умножителей частоты в радиопередающих устройствах. Принципы действия умножителей частоты.
Умножители частоты используются в передатчиках в ВЧ трактах – для повышения частоты задающего автогенератора, в возбудителях – для формирования сетки рабочих частот, при ЧМ и ФМ – для увеличения индекса модуляции. Кроме того, включение умножителей частоты (УЧ) в усилительный тракт позволяет повысить его устойчивость, поскольку усиление в каскадах ведется на разных частотах.
f вых = n f вх .

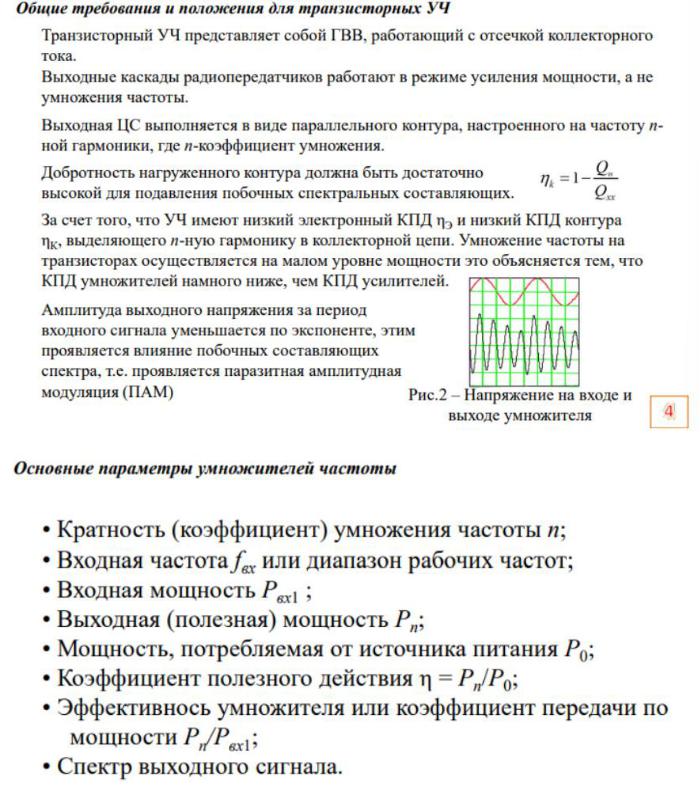

32. Основные параметры и требования предъявляемые к умножителям частоты.

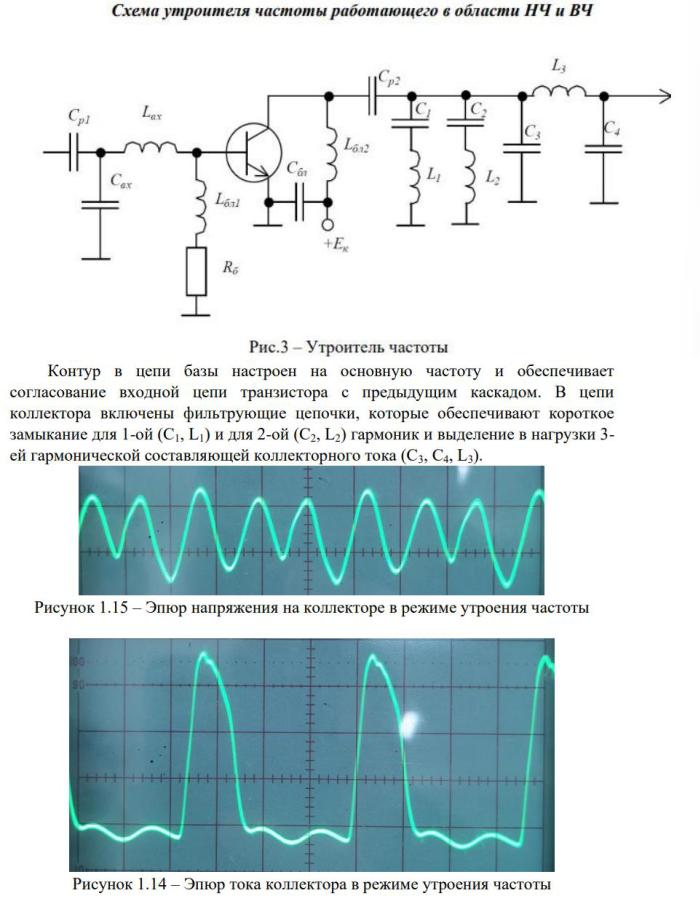

33. Схема, принцип работы и графическое представление динамических ВАХ спектра и осциллограмм для транзисторного умножителя частоты на три.
34. Определение, условия самовозбуждения и стационарного режима работы автогенераторов.
Автогенератор — это радиотехническое устройство, которое преобразует энергию источника питания в энергию высокочастотных колебаний без необходимости внешнего возбуждения. Автогенераторы используются для создания стабильных колебаний.
Для самовозбуждения нужно, чтобы ВЧ были незатухающими, для этого в цепи должна быть положительная обратная связь ОС. В том случае, когда сдвиг фаз, вносимый цепью ОС, обеспечит своевременное получение контуром энергии и произойдет компенсация потерь энергии в контуре и нагрузке, колебания станут незатухающими.
Одно из главных требований к автогенераторам является высокая стабильность частоты
Условие стационарного режима В этом режиме автогенератор самостоятельно сохраняет амплитуду установившегося колебания.
Тогда условие стационарного режима имеет вид:
S K ос Z н =1 - баланс амплитуд;

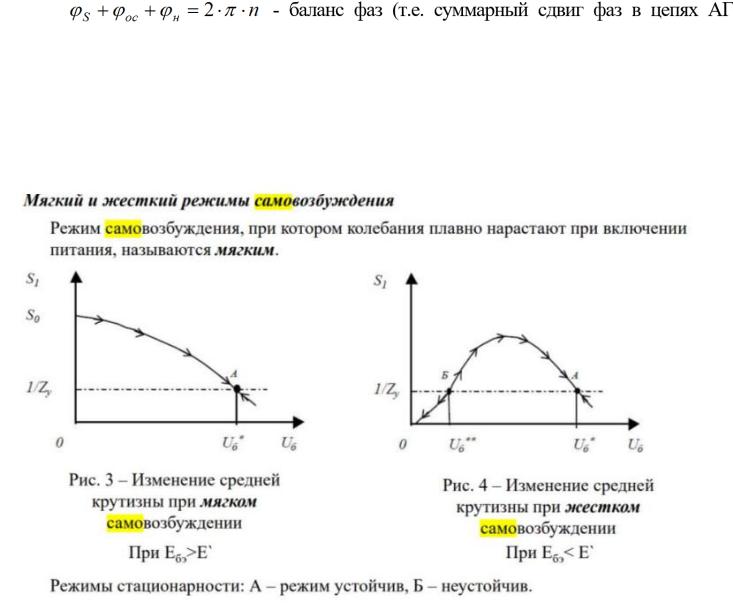

35. Определение и режим самовозбуждения автогенератора.
Для самовозбуждения нужно, чтобы ВЧ были незатухающими, для этого в цепи должна быть положительная обратная связь ОС. В том случае, когда сдвиг фаз, вносимый цепью ОС, обеспечит своевременное получение контуром энергии и произойдет компенсация потерь энергии в контуре и нагрузке, колебания станут незатухающими.

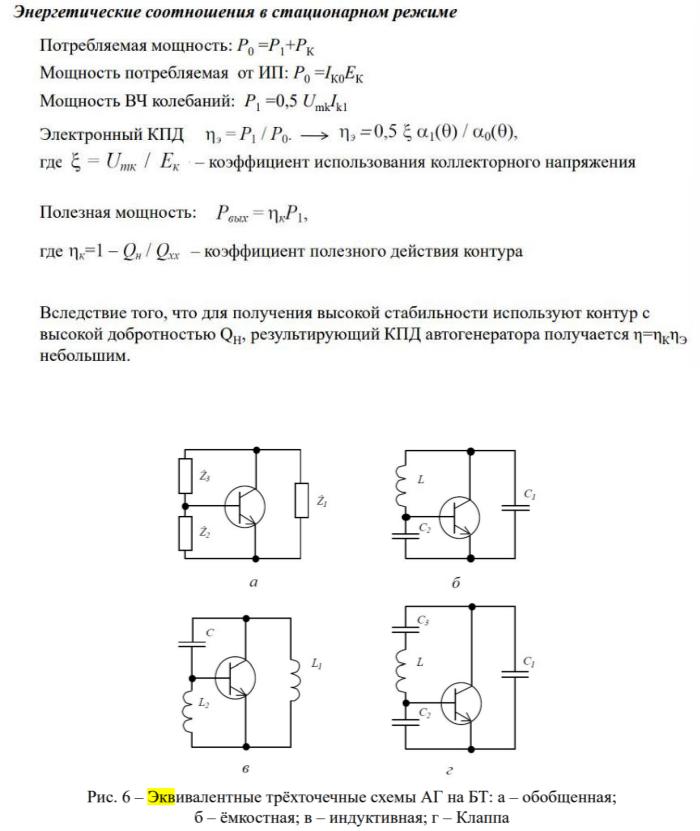

36. Энергетические соотношения в стационарном режиме автогенератора.
37. Эквивалентные трёхточечные схемы автогенераторов. Назначение комплексных сопротивлений.
Комплексные сопротивления используются для описания и анализа электрических цепей, включающих элементы сопротивления, индуктивности и ёмкости. Они позволяют учитывать как активное, так и реактивное сопротивление в электрической цепи. Комплексные сопротивления также используются для вычисления тока, напряжения и мощности в электрических цепях переменного тока.

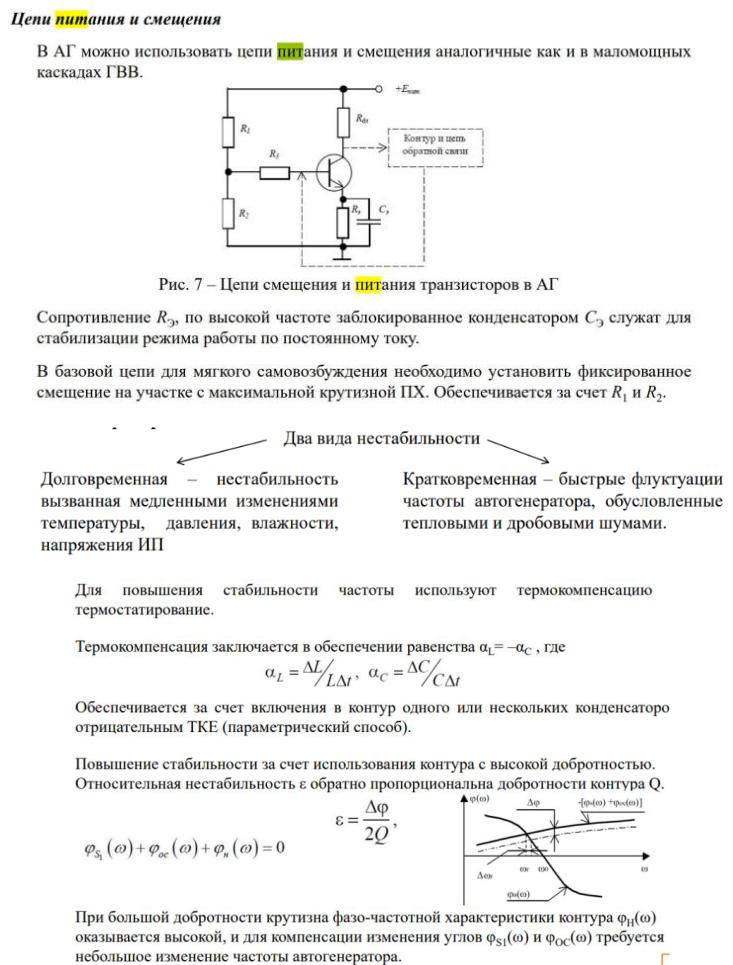

38. Цепи питания и смещения в автогенераторах.
39. Виды нестабильности и методы повышения стабильности частоты автогенераторов.
40. Эквивалентная схема кварцевого резонатора и назначение элементов в ней. Схема и принцип работы автогенератора с кварцевой стабилизацией частоты.
Емкость С0 характеризует статическую ёмкость кварцедержателя (обычно 2-8 пФ).
Остальные элементы схемы – эквивалентные динамические параметры.
Индуктивность Lкв (порядка одного генри) характеризует инерционные свойства пластины.
Скв - упругие свойства пластины (сотые доли Скв - упругие свойства пластины (сотые доли пикофарад).
rкв – сопротивление потерь в резонаторе (единицы Ом).
Кварцевый генератор возбуждается на частоте, близкой к частоте последовательного резонанса. Можно менять в небольших пределах частоту генератора, поставив последовательно с кварцем переменный конденсатор или варикап.
41. Основные характеристики и принцип построения генератора, управляемого напряжением.

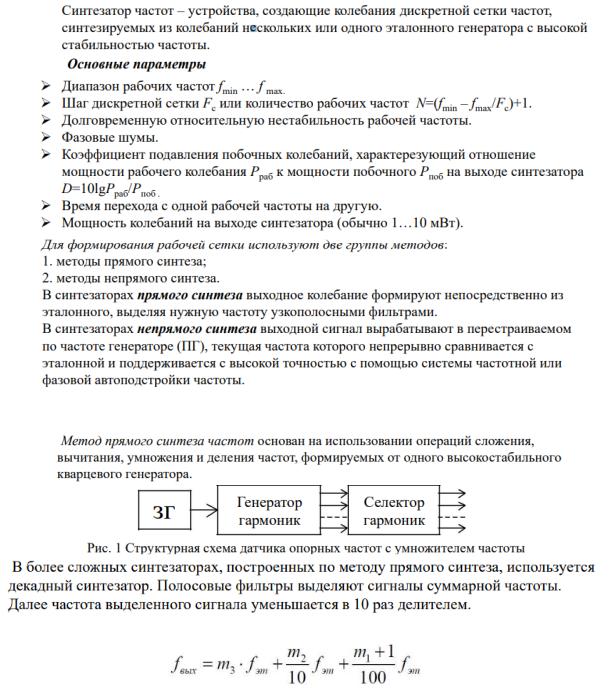

42. Определение и основные параметры синтезаторов частот. Методы формирования рабочей сетки частот.
43. Пассивные синтезаторы (метод прямого синтеза частот).
44. Синтезаторы с фазовой автоподстройкой частоты (косвенный метод).
