Экзаменационные_вопросы_РПУ - МОЯ ВЕРСИЯ

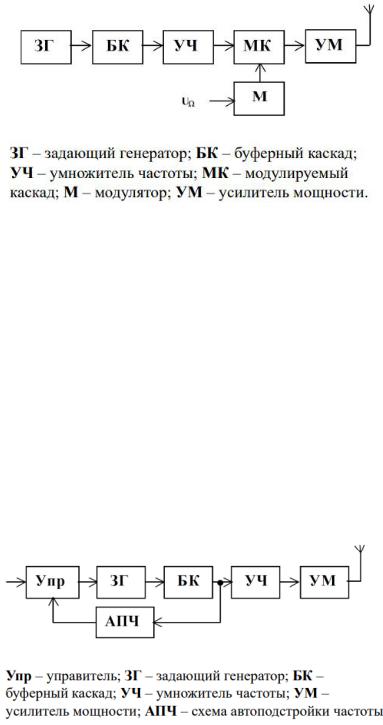

1. Структурная схема и основные параметры передатчика с амплитудной модуляцией. Назначение буферного и модулирующего каскадов, а также модулятора.

Основные параметры РПУ:

1)Диапазон рабочих частот (либо фиксированная частота).

2)Вид модуляции, и её параметры.

3)Мощность радиопередатчика в антенне.

4)Коэффициент полезного действия.

5)Диапазон модулирующих частот.

6)Допустимая нестабильность частоты.

7)Допустимый уровень нелинейных искажений.

8)Допустимый уровень внеполосных излучений.

Буферный каскад ослабляет влияние последующих каскадов на возбудитель (автогенератор), что предотвращает ухудшение стабильности его частоты. Модуляция осуществляется в промежуточном каскаде (МК – модулируемый каскад), модулирующее напряжение поступает на МК через усилитель низкой частоты – модулятор М.

2. Структурная схема основные параметры передатчика с частотной модуляцией. Назначение управителя и схемы автоподстройки частоты.

Основные параметры РПУ:

1)Диапазон рабочих частот (либо фиксированная частота).

2)Вид модуляции, и её параметры.

3)Мощность радиопередатчика в антенне.

4)Коэффициент полезного действия.

5)Диапазон модулирующих частот.

6)Допустимая нестабильность частоты.

7)Допустимый уровень нелинейных искажений.

8)Допустимый уровень внеполосных излучений.

Модуляция осуществляется с помощью устройства управления (Упр) частотой автогенератора. Для стабилизации средней частоты ЧМ - колебаний используется схема автоподстройки частоты

(АПЧ).

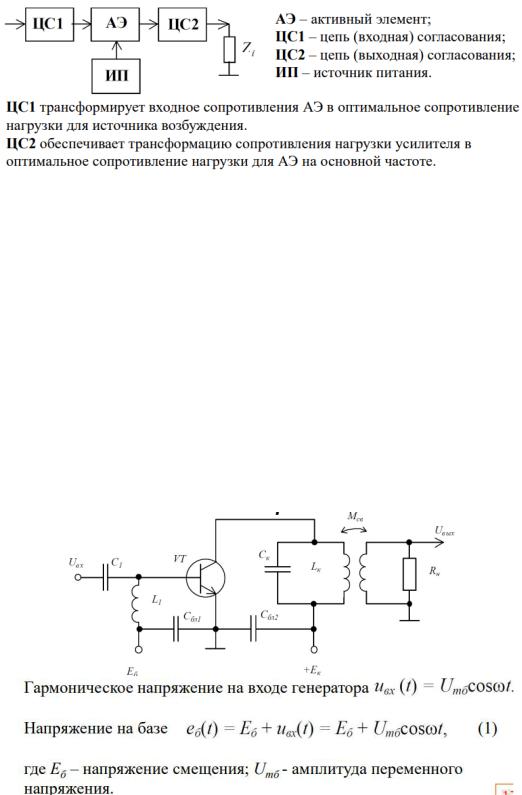

3. Структурная схема генератора с внешним возбуждением (ГВВ). Определение и функции ГВВ. Назначение цепей согласования. Критерий оптимизации.

ЦС1 и ЦС2 – входная и выходная согласующие цепи. ЦС2 компенсирует реактивную составляющую комплексной нагрузки Zн, на которую нагружен ГВВ, и трансформирует активную составляющую, чтобы обеспечить оптимальный режим работы АЭ.

Генератор с внешним возбуждением (ГВВ) предназначен для преобразования энергии источника питания в энергию радиочастотных колебаний под воздействием входного сигнала.

Генератор с внешним возбуждением (ГВВ) – каскад радиопередатчика, преобразующий энергию ИП в энергию ВЧ колебаний при наличии внешнего возбуждения на входе.

Функции ГВВ:

1)Умножение частоты → умножитель частот;

2)Усиление по мощности → усилитель мощности.

Критерии оптимизации – обеспечить достижение максимального уровня мощности при высоких значениях КПД η и коэффициента усиления по мощности Kp.

4. Схема электрическая принципиальная транзисторного генератора с внешним возбуждением в режиме с отсечкой коллекторного тока. Динамическая ВАХ и оптимальные углы отсечки.

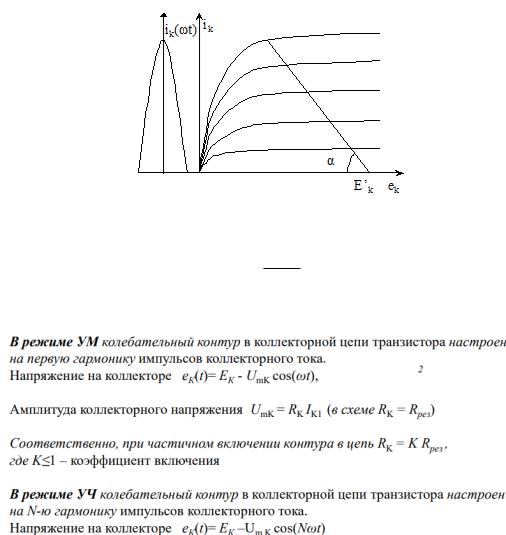

8. Графическое представление и определение динамических характеристик генератора с внешним возбуждением.

Динамическими характеристиками (ДХ) ГВВ называются зависимости тока одного из электродов АЭ от напряжения на соответствующем электроде в динамическом режиме.

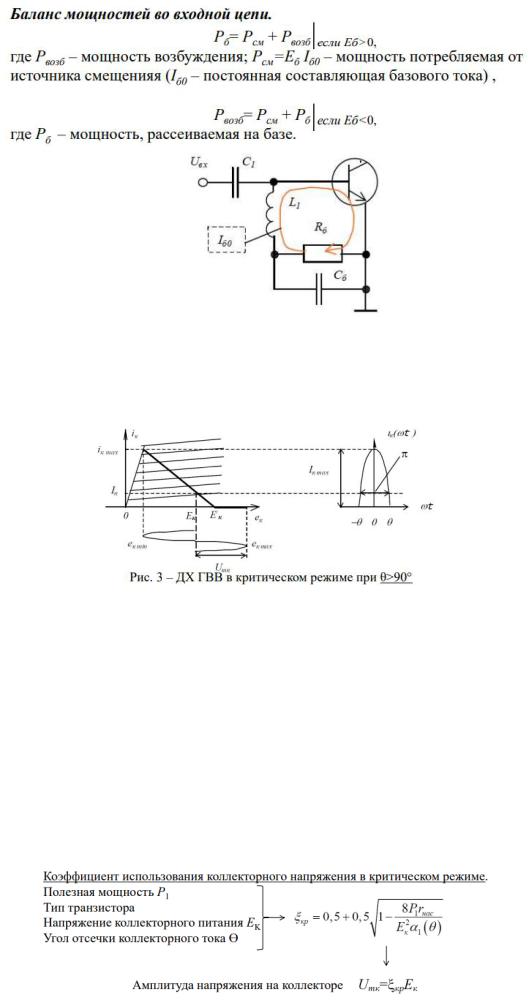

9. Режимы работы генератора с внешним возбуждением. Коэффициент использования коллекторного напряжения в критическом режиме. Выражение и форма импульсов коллекторного тока в критическом режиме.

1)Недонапряженный (импульс коллекторного тока имеет косинусоидальную форму, полезная мощность и КПД невелики, большая мощность рассеивается на коллекторе транзистора);

2)Критический (точка ДХ (eK min , iK max) расположена на линии критического режима, форма импульсов коллекторного тока становится слегка приплюснутой);

3)Перенапряженный (в импульсе коллекторного тока появляется провал, полезная мощность уменьшается);

4)Ключевой (формы импульсов коллекторного тока и напряжения максимально приближаются к меандру, соответственно создаются условия для транзистора, при которых он находится либо в состоянии отсечки, либо в состоянии насыщения).

Перенапряженный режим:

Ключевой режим:

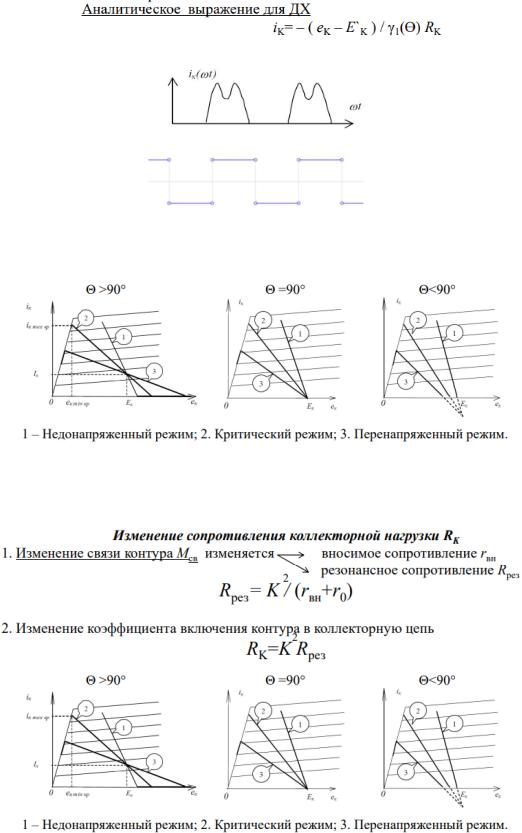

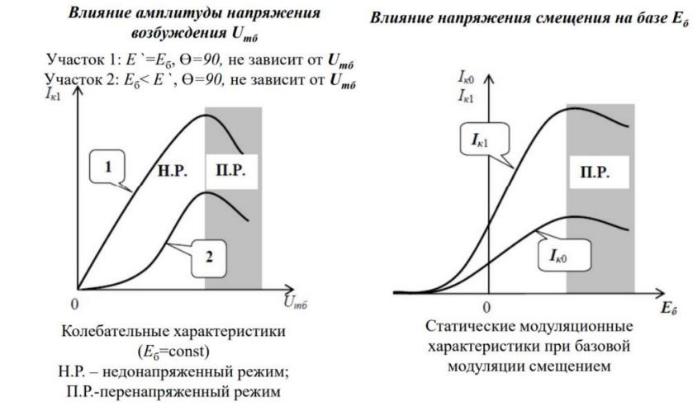

10. Графическое представление динамических характеристик для недонапряженного, критического и перенапряженного режимов работы генератора с внешним возбуждением.

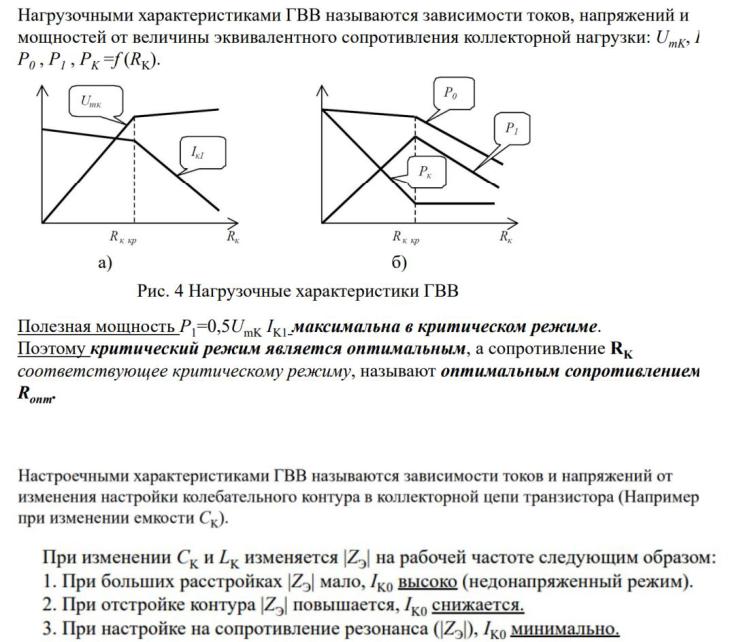

11. Изменение сопротивления коллекторной нагрузки и нагрузочные характеристики генератора с внешним возбуждением для различных режимов работы и сопротивлений нагрузки. Определение и графическое представление.

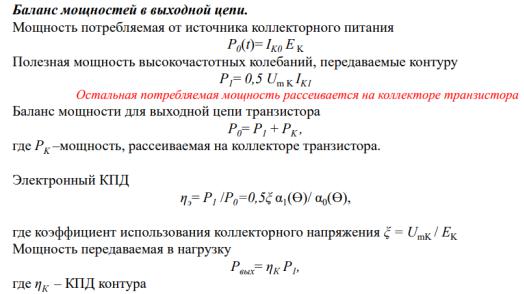

12. Зависимости мощностей от величины сопротивления коллекторной нагрузки. Нагрузочные характеристики генератора с внешним возбуждением.

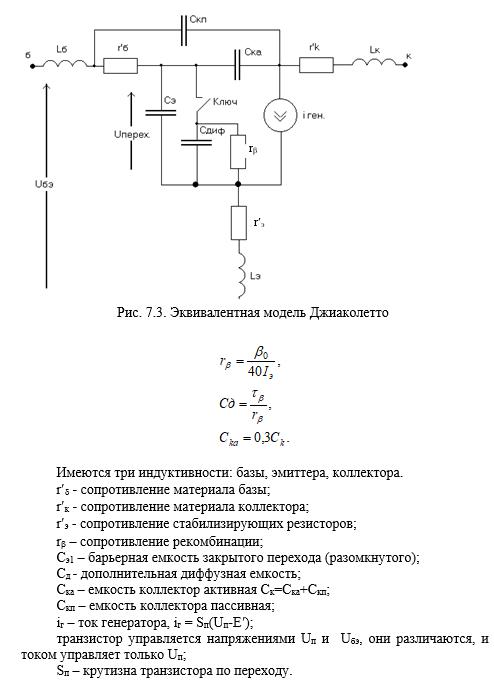

15. Эквивалентные схемы активных элементов. Основные параметры.

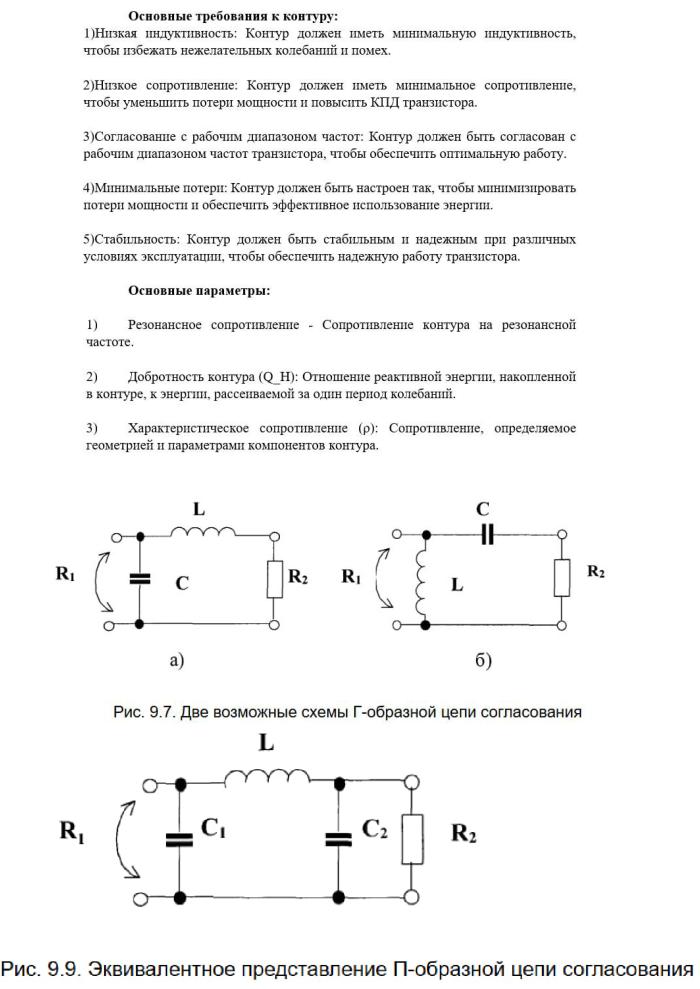

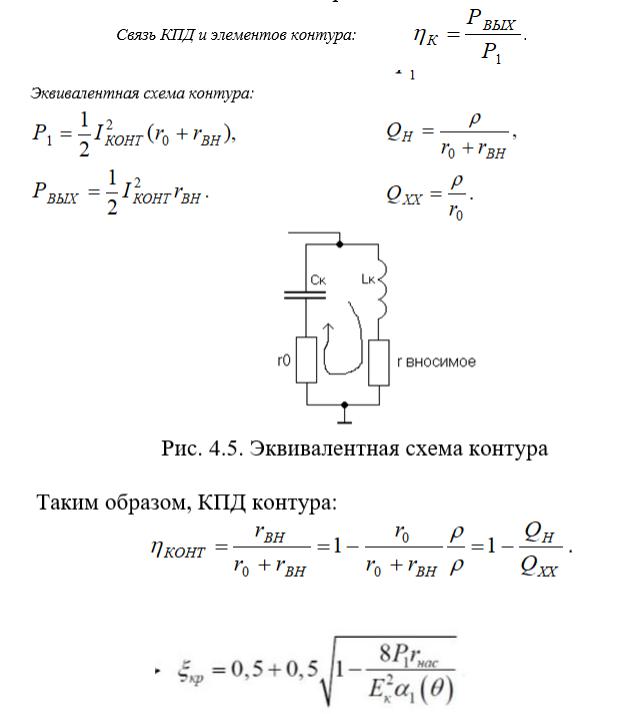

16. Основные требования к контуру в коллекторной цепи транзистора. Основные параметры контура.

18.Коэффициент использования коллекторного напряжения в критическом режиме.

19.Преимущества и недостатки режима транзистора с отсечкой коллекторного тока по сравнению с линейным режимом.
