Офисный пк
Ранее навести порядок в системном блоке офисного типа было намного сложнее, чем сейчас. В каждом обязательно присутствовал привод для оптических дисков, чаще с широким IDE-шлейфом, а также Floppy-дисковод, которому необходимо было питание и интерфейсный шлейф. Сейчас офисные ПК и домашние начального уровня, если это не компактные сборки, собираются легче. В случае SSD формата M2, требуется только подключить питание на материнскую плату и процессор. Тем не менее, некоторые приёмы былого времени можно использовать и сегодня.
Основной расходный материал – нейлоновые кабельные стяжки «хомуты». Самая удобная длина – 150 мм, также можно использовать 100 мм, а в случае нехватки длины – вставить одну стяжку в другую.
Несколько «хомутов» можно обнаружить в комплекте с корпусом, но они обычно тонкие, короткие и ломкие, поэтому стяжки лучше приобрести отдельно.
Набор пригодится в больших корпусах, если провода БП длинные и без оплетки. Для тонких и коротких проводов подобные спирали не нужны.
Провода у корпусных вентиляторов или процессорных кулеров производители предусмотрительно делают длинными, так как разъем для подключения может находиться довольно далеко. Уменьшить их длину – одна из главных задач кабель-менеджмента, не хочется слушать стрекотание лопастей, бьющих по проводу.
Можно свернуть провода и использовать пластиковые стяжки, но есть более быстрый способ. Особенно он актуален в случае конвейерной сборки многих компьютеров.

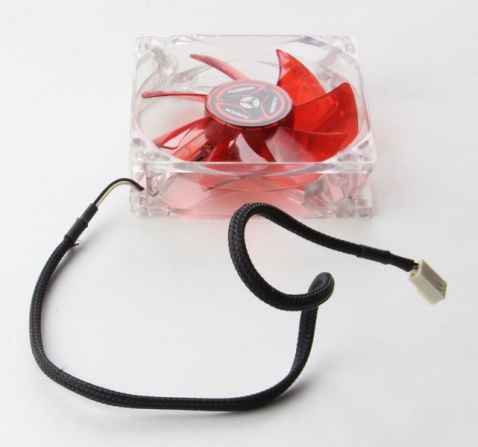

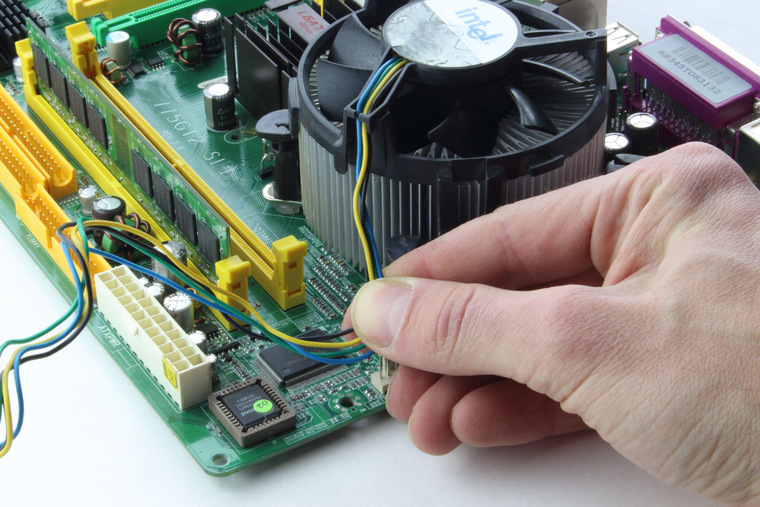

Первое, что нужно сделать – отмерить длину, то есть без фанатизма натянуть провода до предполагаемого места подключения.
На расстоянии, которое примерно равно расстоянию до разъема подключения, загибаем провода в обратную сторону.

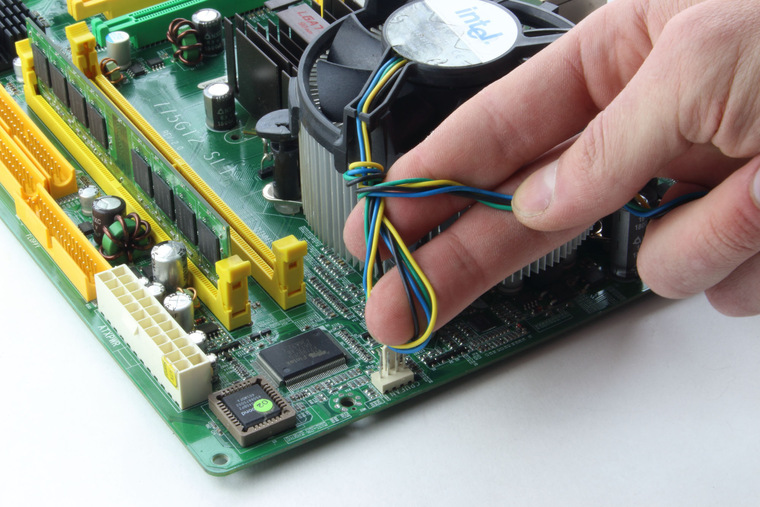

У основания перекидываем конец через сам провод и начинаем обматывать конец вокруг провода, двигаясь от вентилятора к разъему подключения. Мотать можно в любую сторону.

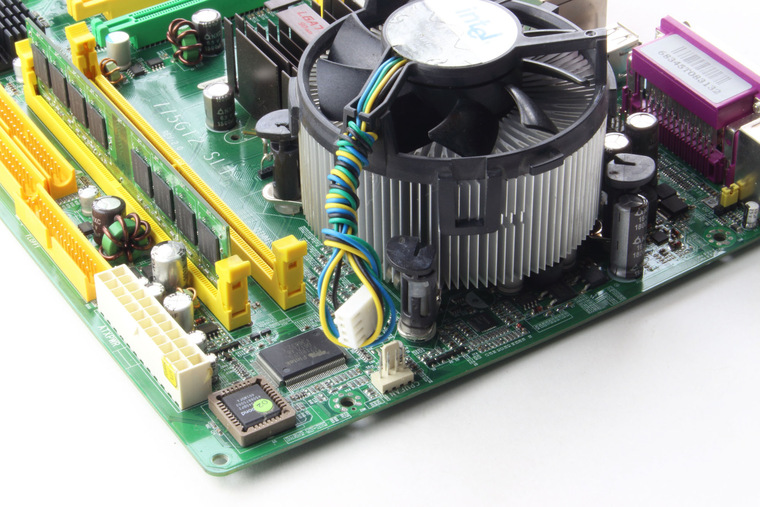

Когда останется петля, в которую еще пролезет разъем подключения вентилятора, нужно просунуть разъем и натянуть.

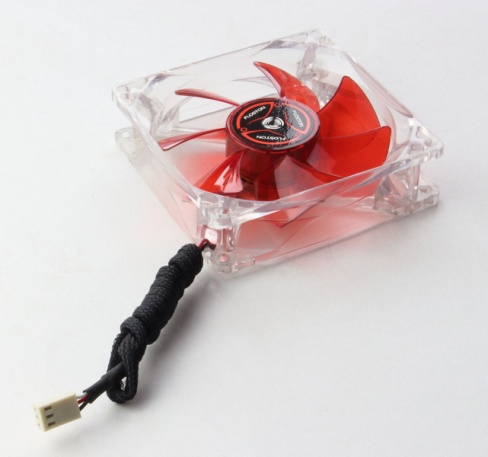

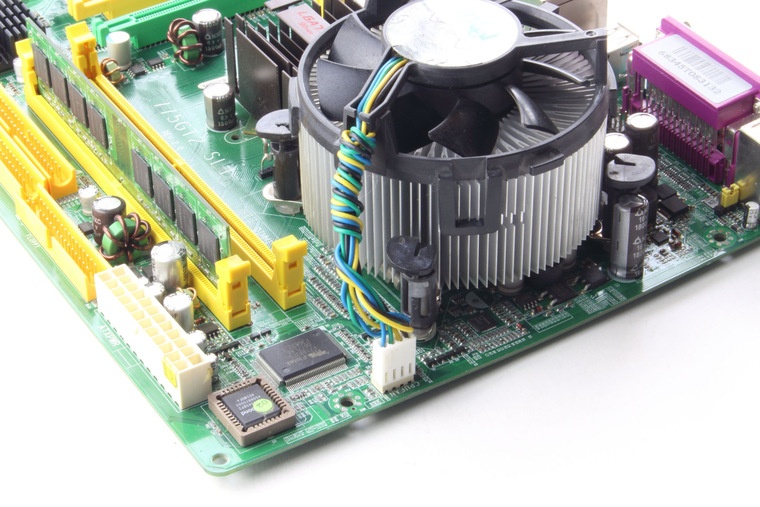

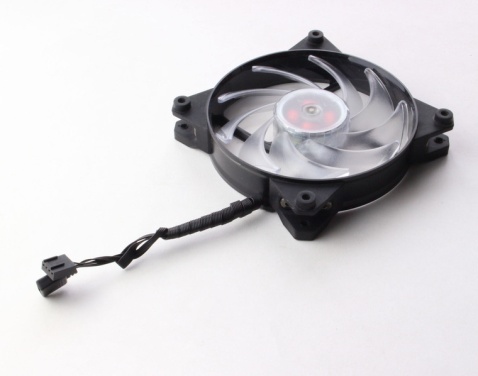

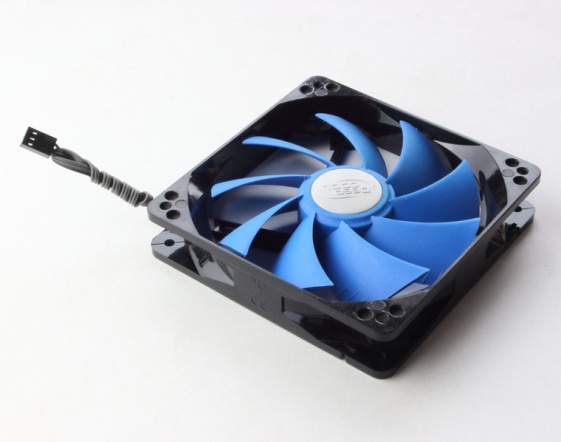

В итоге длина проводов существенно уменьшилась и можно не бояться попадания их в вентилятор.

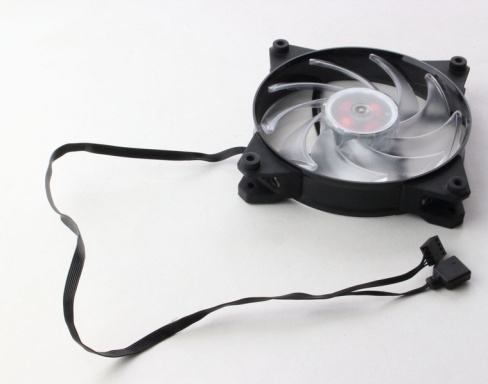

Этот способ универсальный, подходит и для любых корпусных вентиляторов, в том числе современных, с RGB-разъемом для подсветки.
Также некоторые сборщики обматывают провода вокруг рамки вентилятора и притягивают стяжками к «ушкам» крепления. Это тоже приемлемый способ.
Не стоит использовать комплектную проволоку в изоляции, которой иногда стягивают кабель от вентилятора на заводе, так как у нее металлическая сердцевина.

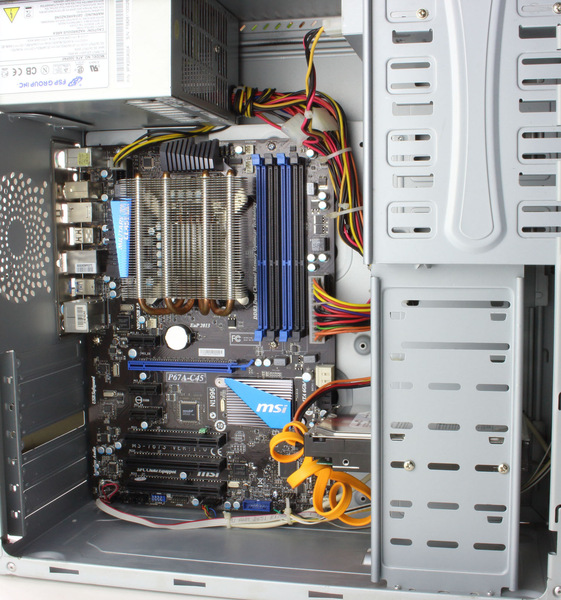

Провода от блока питания обычно сначала подключают, и только потом начинаются попытки привести их в порядок. Второй подход можно применить к кабелю CPU-power (4 или 8-pin). Его, а также примерный алгоритм наведения порядка в проводах, видно на простом офисном компьютере. Для наглядности, с процессорного кулера снят вентилятор, а также оперативная память.
Если подключить питание CPU на материнскую плату сразу, то в случае боксовых кулеров эти провода могут мешать лопастям их вентиляторов. Поэтому длину нужно уменьшить. И тут лучше не использовать стяжку, так как дотянуться до этого провода после подключения бывает не очень легко.
Кабель питания процессора перед подключением нужно просто обернуть несколько раз вокруг всех проводов. Количество витков в разных компьютерах, конечно, будет разное. Главное, не тянуть сильно и оставить длину, чтобы кабель свободно дотягивался до разъема, но и не провисал.

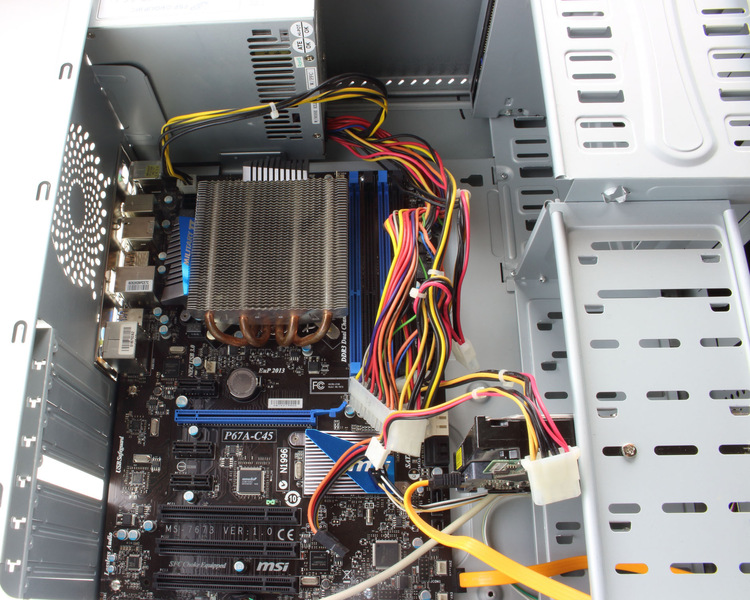

После подключаем остальные разъемы, в данном случае – 24pin на материнскую плату и привод с HDD.
Провода можно стягивать «хомутами» как между собой, так и использовать естественные отверстия внутри корпуса, например, в отсеке для крепления накопителей. Главное, также не допускать чрезмерного натяжения.
Лишнее от стяжек можно просто «откусить» бокорезами. Лучше не обрезать под самый замок и оставить небольшой кончик.
Интерфейсный кабель SATA не рекомендуется стягивать с остальными для удобства замены. Можно провести его вокруг «корзины» накопителей, а можно использовать другой способ.

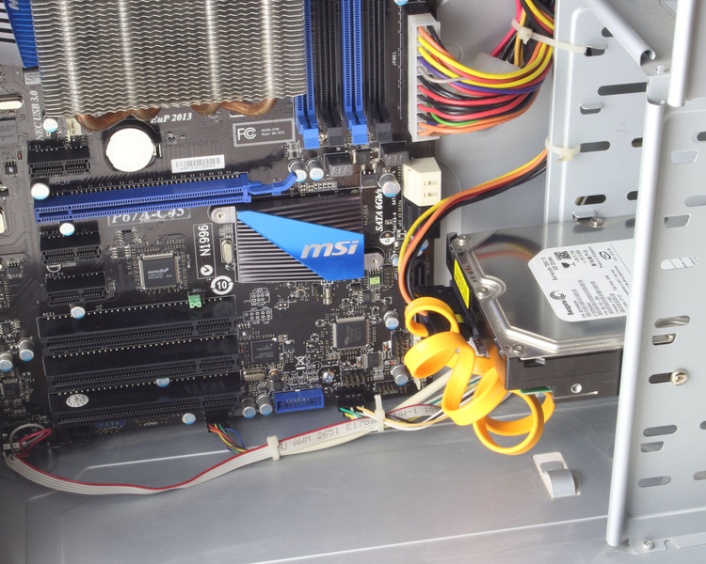

Кабель накручивается вокруг отвертки, и в виде спирали уже подключается к жесткому диску и материнской плате.
Однако в таком виде он всё же может мешать воздушным потокам, поэтому имеет смысл прижать его к стенке корпуса.

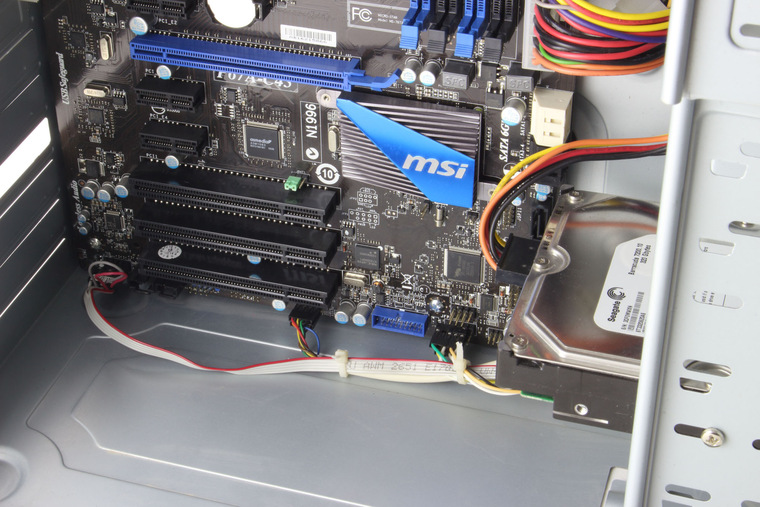

Провода от передней панели обычно прокладываются по низу корпуса, можно также использовать стяжки для закрепления. Тут стоит быть особенно осторожным с натяжением – бывают случаи, когда компьютер не включался по причине того, что кабель power switch выскочил из своего разъема. Кстати, когда провода от кнопок power, reset, а также светодиодов выполнены отдельно, их можно завязать в узел вместе на расстоянии примерно 5 см от разъемов.
Также некоторые сборщики провода от передней панели разделяют на три и плетут из них «косичку». Это довольно долго и осложняется наличием толстого провода USB 3.0 в современных корпусах.
