МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ПМИГ

отчет

по лабораторной работе №3

по дисциплине «Конструирование и технология средств приборостроения»

Тема: Оптимизация расположения компонентов на печатной плате

Студенты гр. 9587

Преподаватель

Воробьёв С.В.

Санкт-Петербург

2022

Цель работы

Разместить корпуса электроэлементов схемы так, чтобы создать наилучшие условия для последующей трассировки.

Ход работы

1. Открыть файл созданной ранее электрической схемы.

2. Запустить мастер создания печатной платы (New PCB Wizard) ко-мандой Tools/Schematic < – > PCB/Translate To PCB. Мастер содержит девять экранов.

3. На первом экране (Start) прочитать сообщение и отметить пункт "I have read and accept the message above".

4. На втором экране (Board) задать единицы измерения размеров платы – Units, например, "mm". Отметить пункт Define Board Size и задать размеры платы Width (ширина, 50 мм) и Height (высота, 50 мм). В дальнейшем, при необходимости, размеры платы можно будет изменить. Если отметить пункт Use Pre-Defined Board, то можно выбрать размеры платы из выпадающего списка.

5. На третьем экране (Design Requirement) выбрать Basic/2 Layer Standard.

6. На четвертом экране (Layers) отметить, какие трассы следует проводить первыми – горизонтальные или вертикальные (First Layer Routing Direction – Horizontal or Vertical). Для небольших плат это не имеет существенного значения. Также следует разрешить трассировку (Allow Routes) как на верхней стороне платы (Top Side), так и на нижней (Bottom Side).

7. На трех следующих экранах (Board Parameters, Additional Requirements, Production) можно оставить установки по умолчанию.

8. На экране Place And Route выбрать способ размещения компонентов: вне платы с последующим ручным размещением (Arrange Outside the Board) или автоматическое размещение внутри платы (Automatically Position Inside the Board). Как правило, автоматическое размещение компонентов не является оптимальным, поэтому предпочтителен первый способ с последующей полуавтоматической оптимизацией размещения.

9. На последнем экране (Finish) можно задать путь для сохранения созданного PCB-файла.

10. Разместить разъем у правого края платы, симметрично по высоте.

11. Разместить остальные компоненты таким образом, чтобы обеспечить минимум пересечений линий связи и минимальную суммарную их длину. Оценку размещения производить визуально по подсвеченным линиям связи.

12. Сохранить созданное размещение.

Результат размещения представлен на рисунке 1.

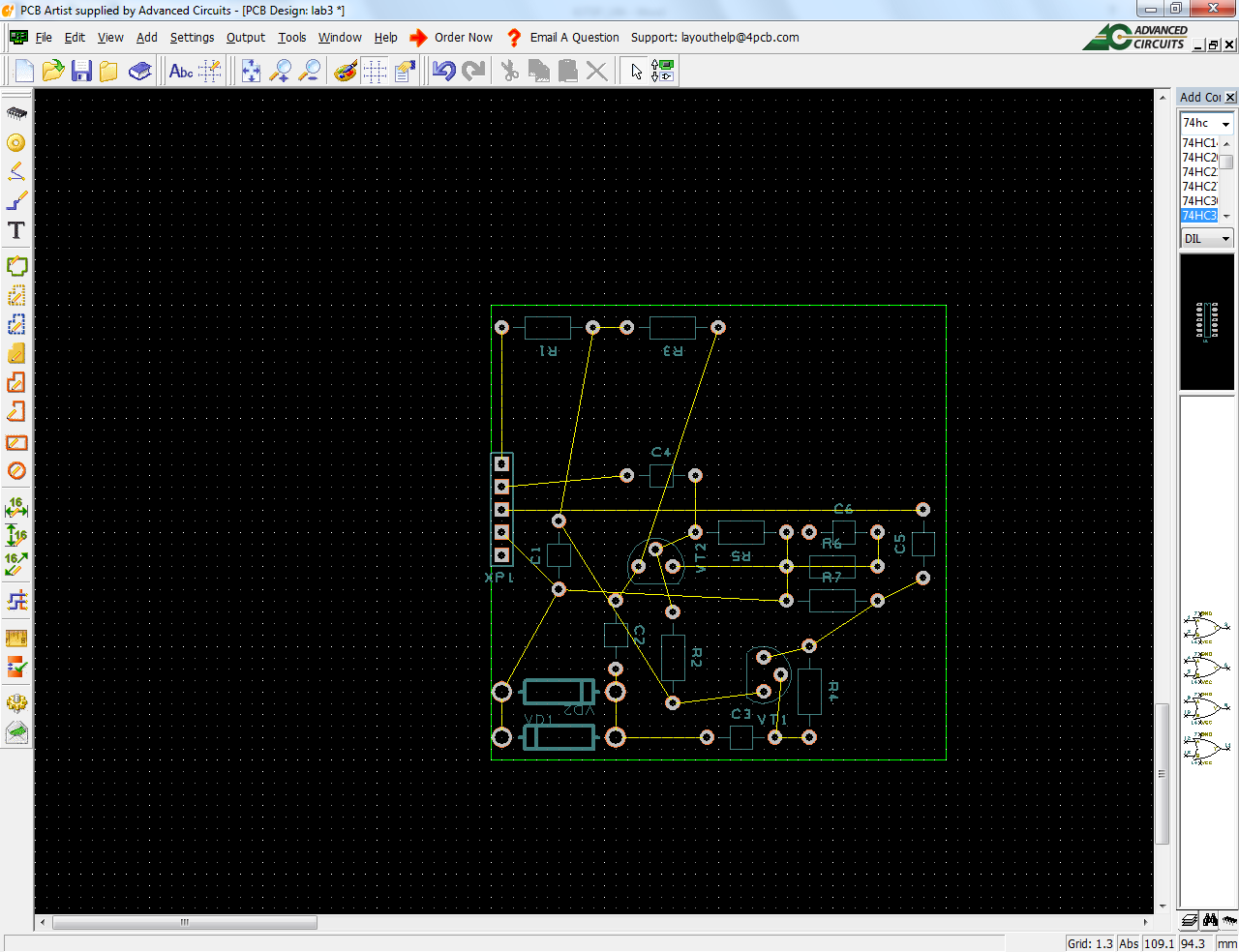

Рис. 1 – полученное размещение элементов на плате

Выводы

В ходе работы было выполнено ручное размещение компонентов схемы на печатной плате, результат размещения представлен на рисунке 1.
