МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ПМИГ

отчет

по лабораторной работе №4

по дисциплине «Конструирование и технология средств приборостроения»

Тема: Конструирование электромонтажных соединений печатной платы

Студенты гр. 9587
Преподаватель

Санкт-Петербург

2022

Цель работы

Создать автоматически электромонтажные соединения печатной платы (выполнить автоматическую трассировку); оптимизировать рисунок печатных проводников.

Ход работы

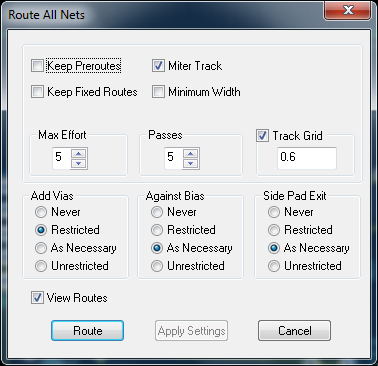

На рисунке 1 приведены параметры автотрассировщика:

Рис. 1 – параметры автотрассировщика

На рисунке 2 приведен отчет о работе автотрассировщика, на рисунке 3 приведен результат работы автотрассировщика

Рис. 2 – отчет о работе автотрассировки

Рис. 3 – результат автотрассировки

Выводы

В ходе работы была произведена автотрассировка печатной платы, результат которой представлен на рисунке 3. По результатам можно заключить, что перед проведением автоматической трассировки необходимо располагать компоненты вручную.
