Тема: Создание сборочного и послойных чертежей печатной платы
Студенты гр. 9587 |
|
|
|
||
Преподаватель |
|
|
Санкт-Петербург
2022
Цель работы
На основе файла с трассировкой печатной платы создать сборочный и послойные (верхнего и нижнего проводниковых слоев) чертежи.
Ход работы
File < - > Print
Чертеж верхнего проводникового слоя можно получить, оставив включенными слои All и Top Copper.
Перед созданием чертежа нижнего проводникового слоя нужно зеркально отобразить изображение на экране монитора, поскольку все слои в редакторе показаны при взгляде сверху. Для этого следует выделить весь чертеж и нажать клавишу F (или открыть контекстное меню щелчком правой кнопки мыши и выбрать пункт Flip). Далее нужно отключить все слои, кроме All и Bottom Copper.
Сборочный чертеж можно получить, оставив включенным только слой Top Silkscreen.
На рисунках 1, 2 и 3 приведены чертежи верхнего, нижнего и сборочный соответственно

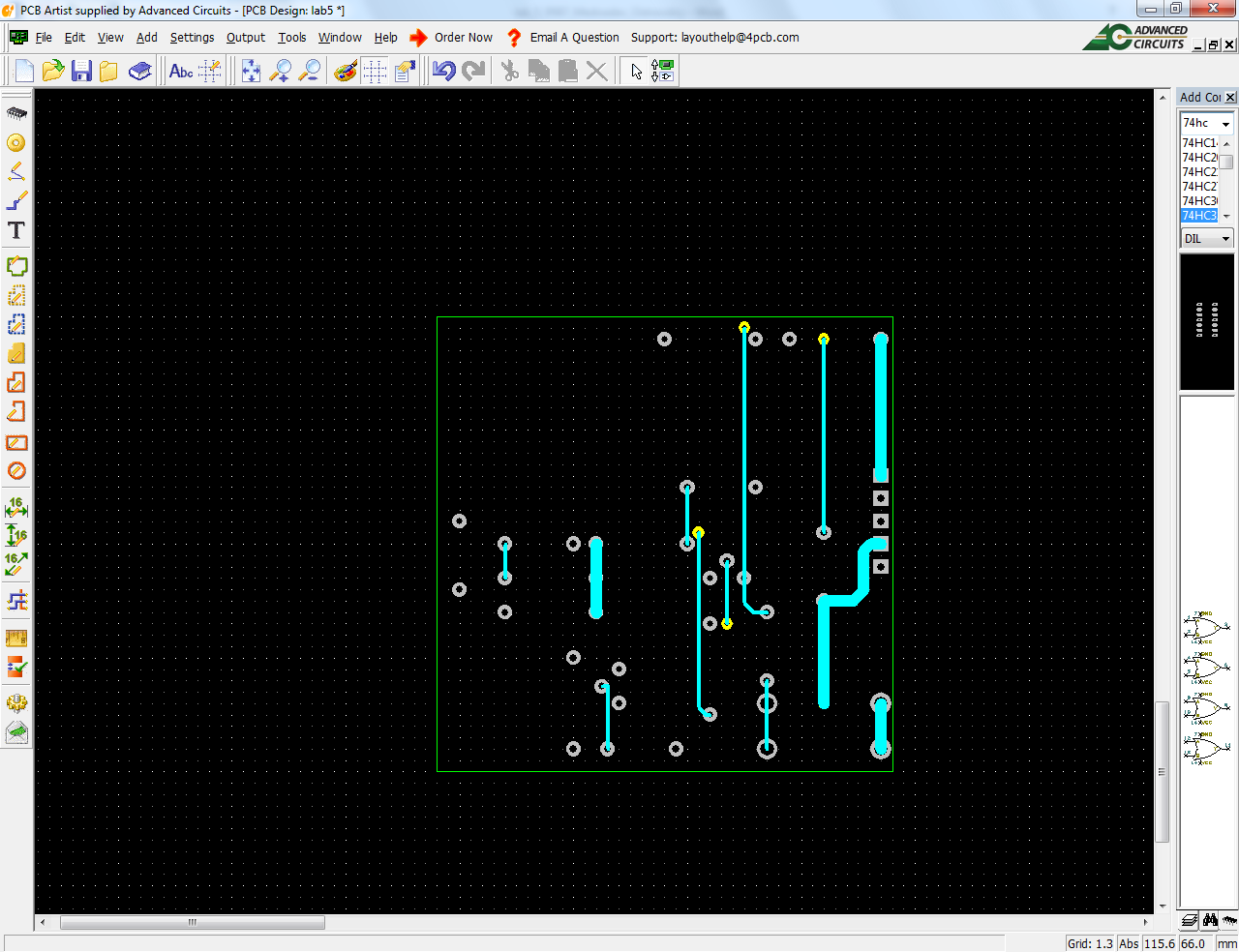

Рис.1 – Чертёж верхнего слоя печатной платы

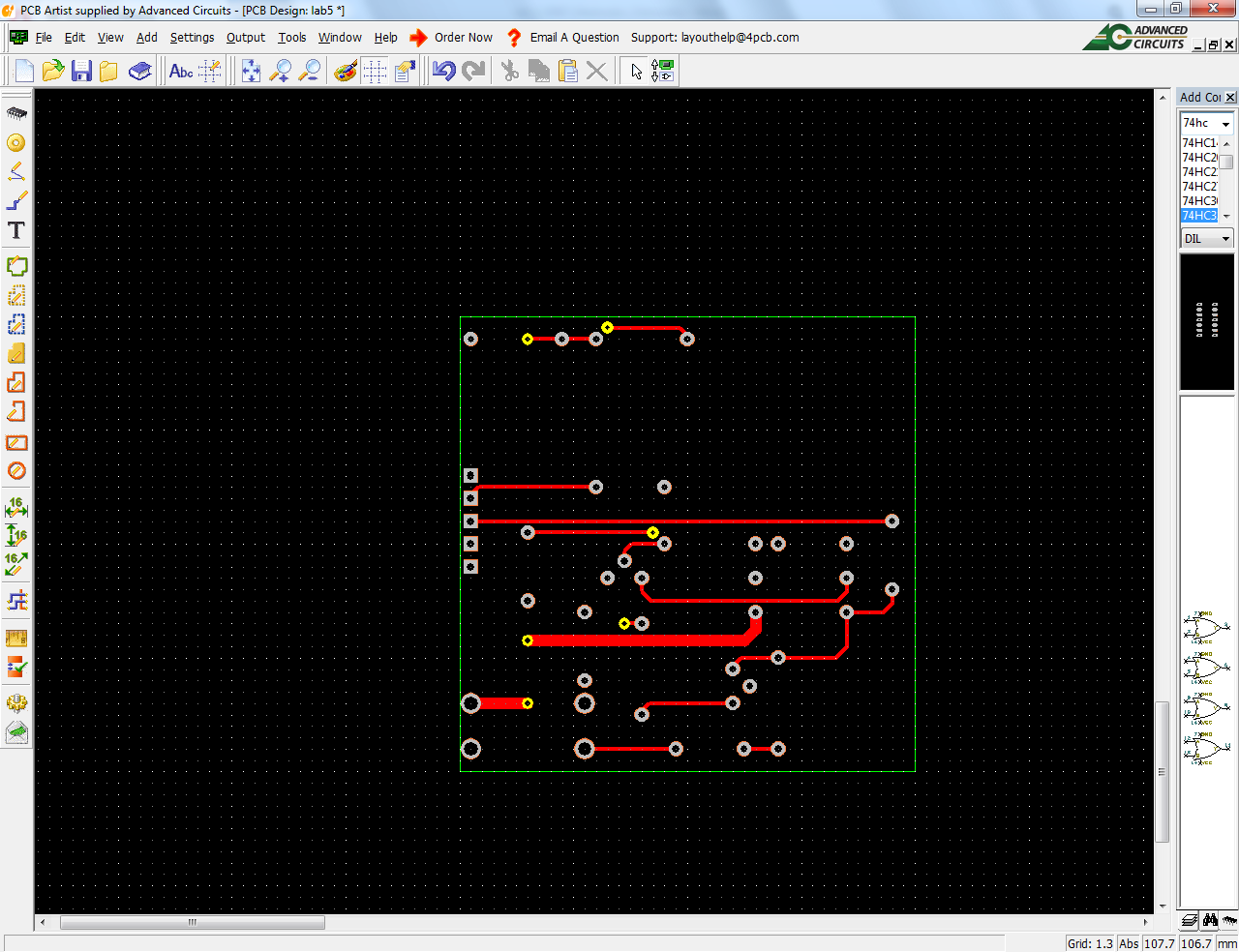

Рис. 2 – Чертёж нижнего слоя печатной платы

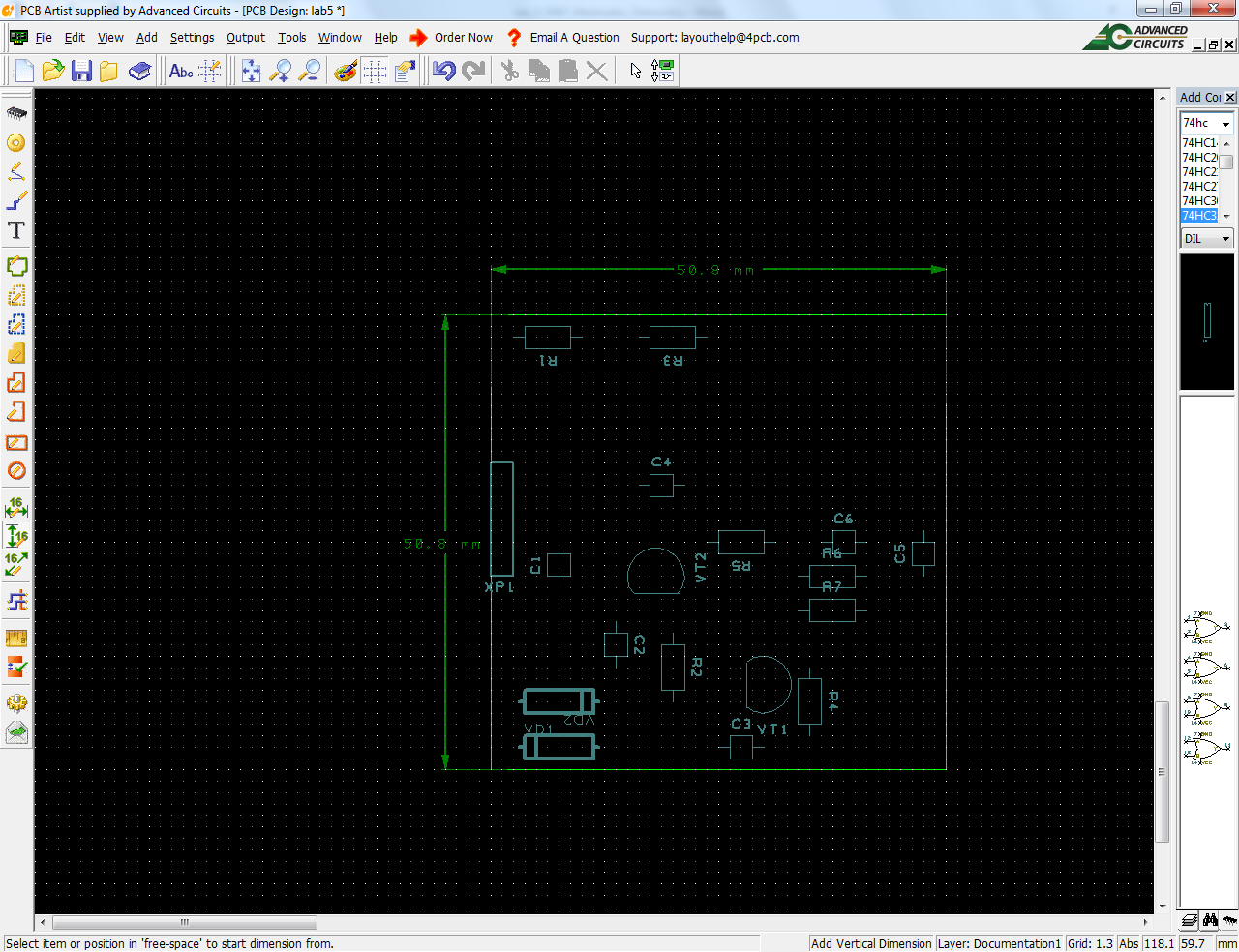

Рис.3 – Сборочный чертёж печатной платы
Выводы
В ходе работы были сделаны послойные и сборочный чертежи печатной платы.
