Цель работы
По заданному эскизу создать принципиальную электрическую схему и перечень элементов в соответствии с ГОСТ 2.702–2011 ЕСКД и ГОСТ 2.701–2008 ЕСКД. Проверить созданную схему на ошибки.
Ход работы
1. Создать новый проект с шаблоном А3rus.
2. Установить единицы измерения – "mm".
3. Установить шаг сетки 5 мм, привязку – Tenth Grid.
4. Вывести все компоненты схемы в окно рабочего проекта. Микросхемы находятся в библиотеке opamps, транзисторы – в библиотеке transistor, диоды – в библиотеке diode, резисторы и конденсаторы – в библиотеке discrete, разъем – в библиотеке connector, элементы питания и 0V – в библиотеке schema.
5. Отредактировать свойства компонентов в соответствии с требованиями, предъявляемыми к принципиальным электрическим схемам (см. 2.1). Нумерация выводов должна быть только у микросхем и разъемов, имена выводов показывать не следует. Если необходимая информация отсутствует на вкладках окна Properties компонента, следует создать свой атрибут на вкладке Values (кнопка Add), задав в процессе диалога имя атрибута (Name) и требуемую информацию (Value).
6. Выполнить электрические соединения.
7. Изменить классы цепей питания на Power, "земли" – на Ground. Для этого следует щелкнуть правой кнопкой мыши на соответствующей цепи и в контекстном меню выбрать пункт Change Net. В раскрывшемся окне в пункте Net Class выбрать требуемый класс.
8. Создать перечень элементов в программе Microsoft Word, используя шаблон "Перечень".
9. Сохранить проект.
Принципиальная схема после выполнения всех 9 шагов алгоритма выглядит следующим образом:

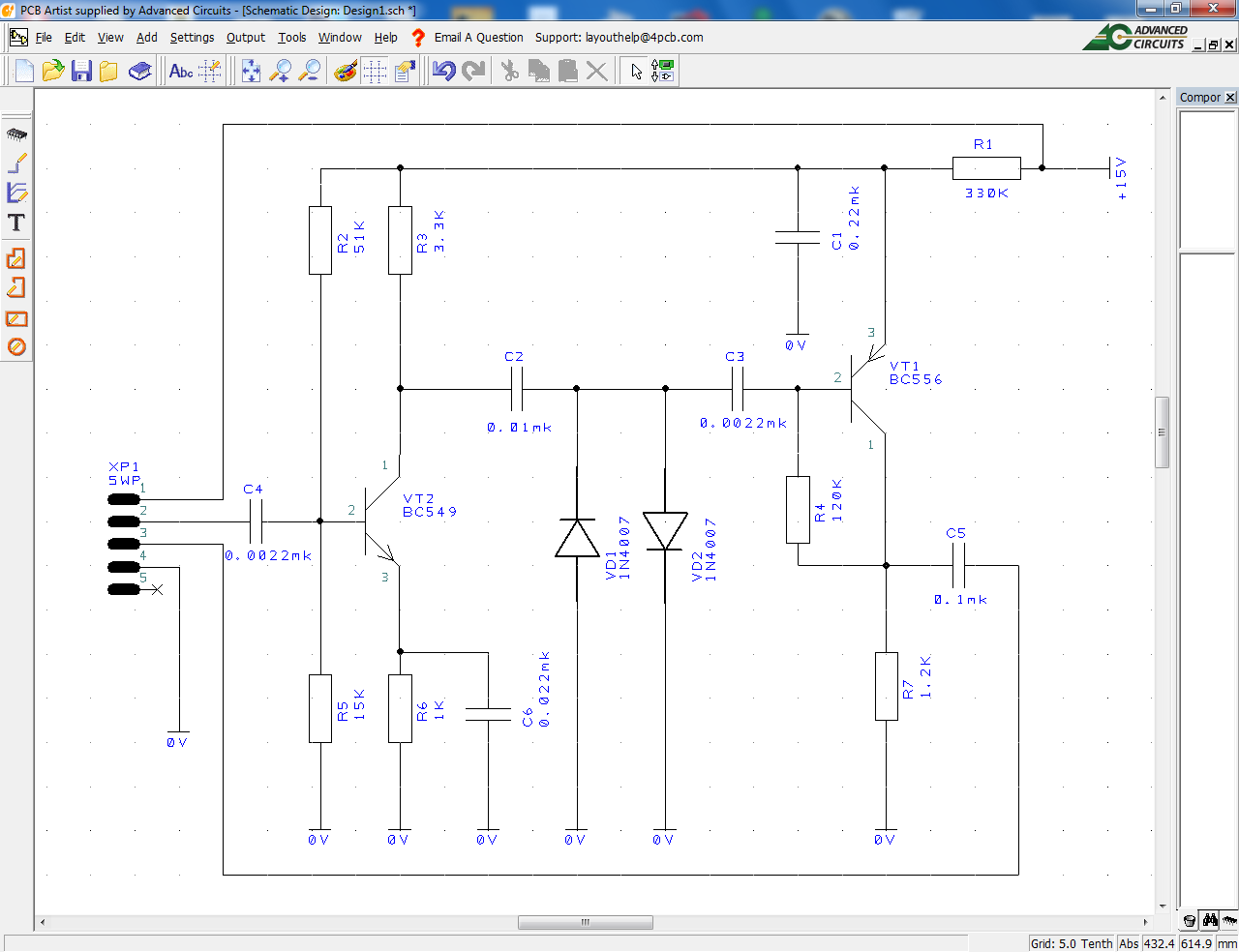

Рис. 1 – принципиальная электрическая схема
Перечень элементов представлен следующей таблицей:
Поз. обозна-чение |
Наименование |
Кол |
Примечание |
||||||||||||||||||||
|
Резисторы |
|
|
||||||||||||||||||||
R1 |
С1-4-0,125-330 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
R2 |
С1-4-0,125-51 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
R3 |
С1-4-0,125-3,3 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
R4 |
С1-4-0,125-120 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
R5 |
С1-4-0,125-15 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
R6 |
С1-4-0,125-1 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
R7 |
С1-4-0,125-1,2 кОм ± 5% АПШК.434110.001 ТУ |
1 |
|
||||||||||||||||||||
|
|
|
|
||||||||||||||||||||
|
Конденсаторы |
|
|
||||||||||||||||||||
C1 |
КМ-5-Н90-220 нФ +80/-20 % ОЖ0.460.161 ТУ |
1 |
|
||||||||||||||||||||
C2 |
КМ-5-Н90-10 нФ +80/-20 % ОЖ0.460.161 ТУ |
1 |
|
||||||||||||||||||||
C3 |
КМ-5-Н90-2,2 нФ +80/-20 % ОЖ0.460.161 ТУ |
1 |
|
||||||||||||||||||||
С4 |
КМ-5-Н90-22 нФ +80/-20 % ОЖ0.460.161 ТУ |
1 |
|
||||||||||||||||||||
С5 |
КМ-5-Н90-100 нФ +80/-20 % ОЖ0.460.161 ТУ |
1 |
|
||||||||||||||||||||
|
|
|
|
||||||||||||||||||||
VT1 |
Транзистор BC556 |
1 |
|
||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|
|
|
ПМИГ.958706.001 |
||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
Схема 6 Перечень элементов |
Лит. |
Масса |
Масштаб |
|||||||||||||||
Изм |
Лист |
№ докум. |
Подп. |
Дата |
|
|
|
|
|
||||||||||||||
Разраб. |
Медведев Г.Н. |
|
|
||||||||||||||||||||
|
Островский Е.А. |
|
|
||||||||||||||||||||
Пров. |
Воробьев С. В. |
|
|
||||||||||||||||||||
Т. контр. |
|
|
|
Лист 1 |
Листов 1 |
||||||||||||||||||
|
|
|
|
|
СПбГЭТУ гр.9587 |
||||||||||||||||||
Н. контр. |
|
|
|
||||||||||||||||||||
Утв. |
|
|
|
||||||||||||||||||||
Поз. обозна-чение |
Наименование |
Кол |
Примечание |
|||||||||||
VT1 |
Транзистор BC549 |
1 |
|
|||||||||||
|
|
|
|
|||||||||||
VD1, VD2 |
Диод 1N4007 |
2 |
|
|||||||||||
|
|
|
|
|||||||||||
XPL1 |
Разъем 5WP |
1 |
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
||||||||||||||
|
|
|
|
|
ПМИГ.958706.002 |
|||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
Схема 6 Перечень элементов |
Лит. |
Масса |
Масштаб |
||||||
Изм |
Лист |
№ докум. |
Подп. |
Дата |
|
|
|
|
|
|||||
Разраб. |
Медведев Г.Н. |
|
|
|||||||||||
|
Островский Е.А. |
|
|
|||||||||||
Пров. |
Воробьев С. В. |
|
|
|||||||||||
Т. контр. |
|
|
|
Лист 1 |
Листов 1 |
|||||||||
|
|
|
|
|
СПбГЭТУ гр.9587 |
|||||||||
Н. контр. |
|
|
|
|||||||||||
Утв. |
|
|
|
|||||||||||
Табл. 1 – перечень элементов
Отчет о неподключенных выводах также приведен ниже:

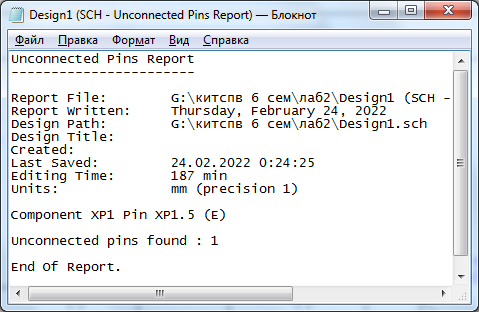

Рис. 2 – отчет о неподключенных выводах
Выводы
В ходе выполнения лабораторной работы было проведено построение принципиальной электрической схемы в программе PCB Artist, проставлены номиналы элементов, составлен и упорядочен их перечень, проведена проверка схемы на грубые ошибки в виде неподключенных выводов, результатом её стало присутствие одного неподключенного вывода, который является пятым контактом разъема, который по схеме остается неподключенным.
