МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ИИСТ

отчет

по лабораторной работе №4

по дисциплине «Компьютерные технологии в приборостроении»

Тема: «Генераторы и осциллографы»

Студенты гр. 9587

Медведев Г.Н.

Бурдин Р.А.

Преподаватель

Королев П.Г.

Санкт-Петербург

2021

Цель работы:

Изучение возможностей LabVIEW для генерации и наблюдения формы сигналов.

Основные теоретические положения:

Визуальные компоненты генерации сигналов находятся в палитре Signal Processing в панели Waveform Generation. Для построения виртуального инструмента генератора сигналов используются и задаются следующие визуальные компоненты и характеристики соответственно:

Sine Waveform (генератор синусоидального сигнала) генерирует массив, содержащий значения синусоидальной функции.

Offset (смещение) – значение постоянного смещения сигнала

Reset signal (сброс сигналов) в состоянии ИСТИНА устанавливает фазы равными значению на входе Phase и сбрасывает отметку времени в 0 в состоянии ЛОЖЬ

Frequency (частота) задаёт значение частоты синусоидального сигнала

Amplitude (амплитуда) задаёт амплитудное значение синусоидального сигнала

Phase (фаза) устанавливается по умолчанию на 0. Указывается в градусах

Sampling info содержит информацию о выборке сигнала:

Fs – частота дискретизации (количество отчётов в секунду);

Rs – число отчётов в сигнале

Генераторы других форм сигналов, то есть: меандр, пила и треугольник находятся в той же панели, что и синусоида, и соответственно называются: Square Waveform, Sawtooth Waveform и Triangle Waveform.

Обработка результатов:

Параметры виртуального инструмента для генерации сигналов различной формы:

  1. Amplitude – амплитуда, Numeric Contorol, значение по умолчанию – 1.0;

  2. Phase – фаза, Numeric Contorol, значение по умолчанию – 0 (для фигуры Лиссажу второе значение – 45);

  3. Frequency – частота, Numeric Contorol, значение по умолчанию – 10;

  4. Offset – смещение, Numeric Contorol, значение по умолчанию – 0;

  5. Reset signal – сброс сигнала, Push Button, значение по умолчанию – 0;

  6. Кластер Sampling info – выборка сигнала, Fs – частота дискретизации значение по умолчанию 1000, #s – количество отчётов в сигнале значение по умолчанию 1000.

На 3-x ленточном графике (Waveform Graph) отображается сигнал заданной формы.

Синусоидальный сигнал

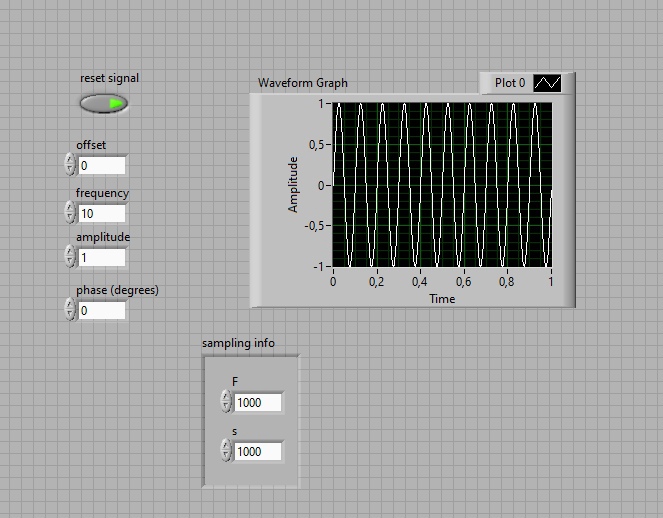

Рисунок 1 – лицевая панель генератора синусоидального сигнала

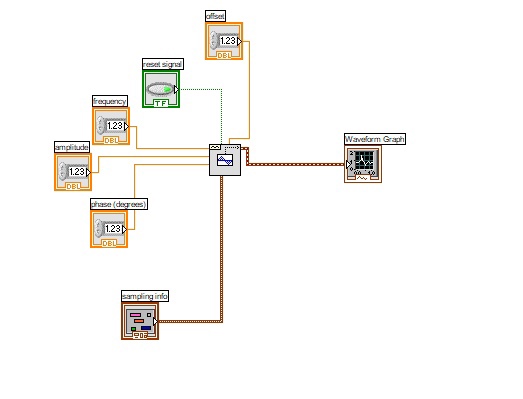

Рисунок 2 – блок схема генератора синусоидального сигнала

Меандр

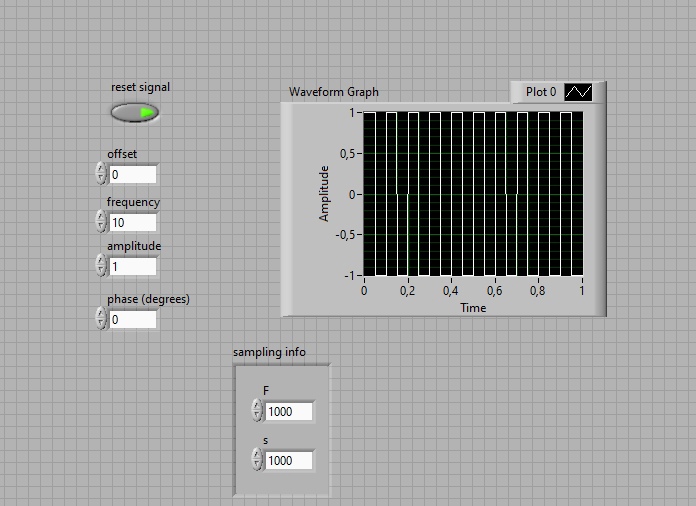

Рисунок 3 - лицевая панель генератора сигнала формы меандр

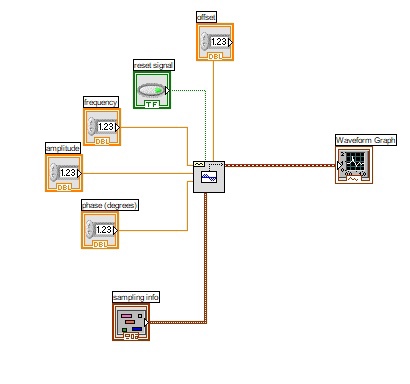

Рисунок 4 – блок схема генератора сигнала формы меандр

Пила

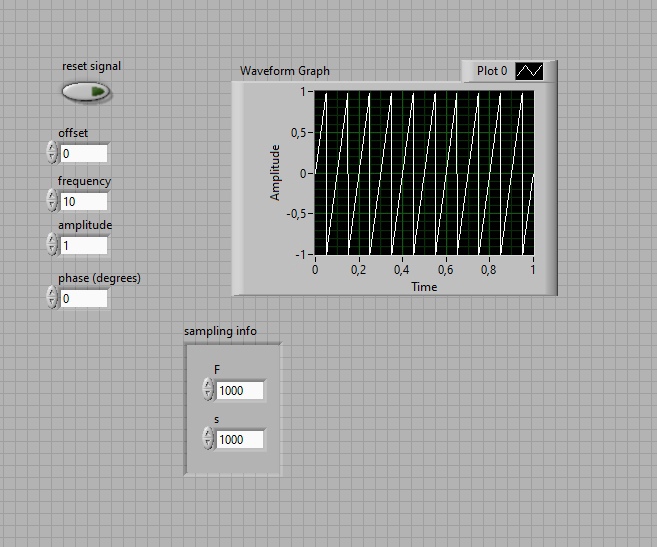

Рисунок 5 - лицевая панель генератора сигнала формы пила

Рисунок 6 – блок схема генератора сигнала формы пила

Треугольник

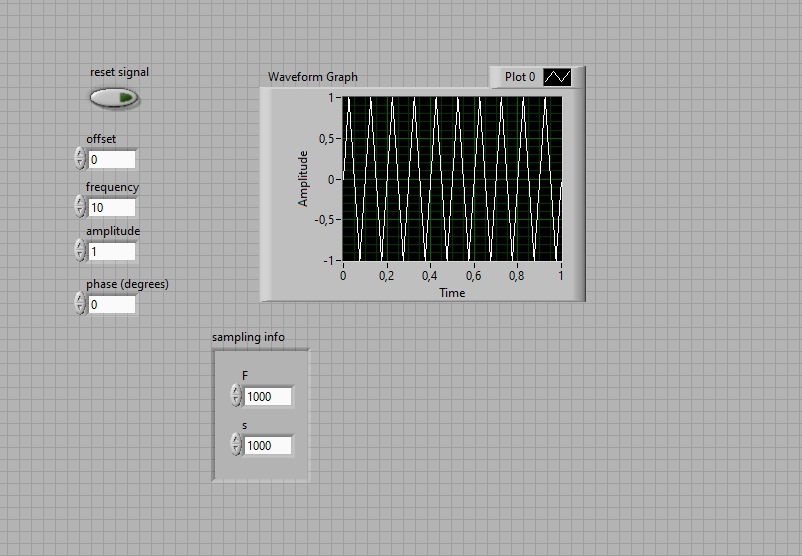

Рисунок 7 - лицевая панель генератора сигнала формы треугольник

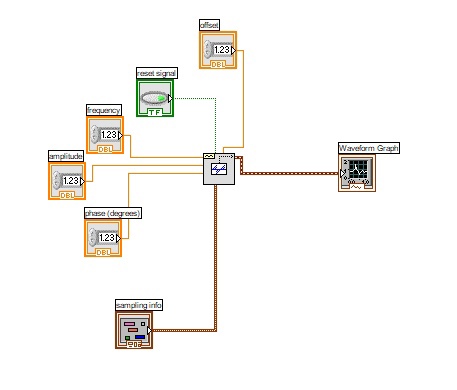

Рисунок 8 – блок схема генератора сигнала формы треугольник

Фигура Лиссажу

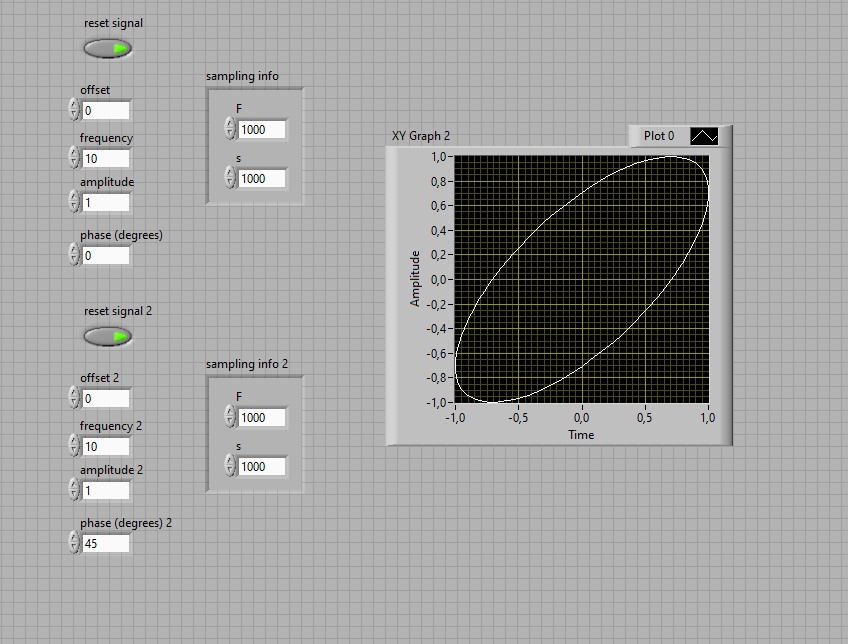

Рисунок 9 - лицевая панель генератора сигнала формы фигуры Лиссажу

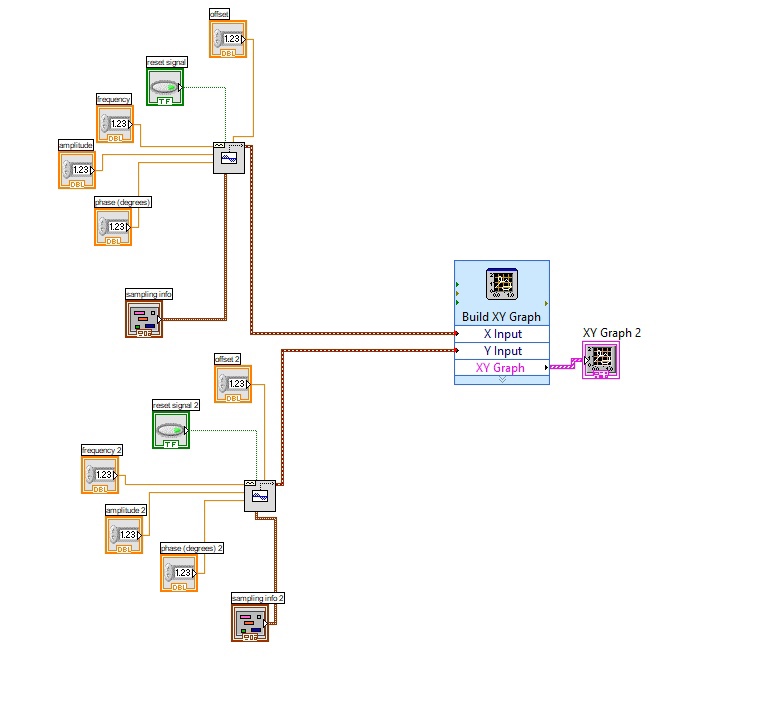

Рисунок 10 – блок схема генератора сигнала формы фигуры Лиссажу

Вывод:

В ходе выполнения лабораторной работы были построены генераторы сигналов различной формы (синус, меандр, пила, треугольник, фигура Лиссажу) с вожможностью изменять значения амплитуды, фазы, частоты, смещения, частоту дискретизации и количество отчётов за период; для наблюдения за результатами работы был использован цифровой осциллограф.

Исправления:

Описание генератора меандра

Генератор меандра создает волну прямоугольной формы.

Рисунок 11 – пиктограмма генератора меандра

Для работы генератора на его входы подаются следующие параметры:

  1. offset (Double Precision Numeric) – смещение сигнала по постоянному току, значение по умолчанию – 0.0;

  2. reset signal (Boolean) – сброс сигнала, значение по умолчанию – FALSE;

  3. frequency (Double Precision Numeric) – частота сигнала, значение по умолчпнию – 1.0;

  4. amplitude (Double Precision Numeric) – амплитуда сигнала, значение по умолчанию – 1.0;

  5. phase (Double Precision Numeric) – фаза сигнала, значение по умолчанию – 0.0;

  6. error in - описывает условия ошибки, которые возникают перед запуском этого узла, в данной работе этот параметр не используется;

  1. sampling info (Cluster) - выборка сигнала, объединяет Fs (DBL) – частота дискретизации, значение по умолчанию – 1000.0, #s (DBL) – количество отчётов в сигнале, значение по умолчанию 1000.0;

  2. duty cycle (%) (Double Precision Numeric) - рабочий цикл, процент времени, в течение которого прямоугольная волна остается высокой или низкой в течение одного периода, значение по умолчанию – 50.0, в данной работе этот параметр не используется.

Выходы генератора:

  1. signal out – сгенерированный прямоугольный сигнал;

  2. error out - содержит информацию об ошибке, в данной работе этот параметр не используется.
