МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

КАФЕДРА ПРИКЛАДНОЙ МЕХАНИКИ И ИНЖЕНЕРНОЙ ГРАФИКИ

отчет

по курсовому проектированию

по дисциплине «Прикладная механика»

Тема: «Расчёт прочности корпуса и выводов металлостеклянного полупроводникового прибора»

Вариант 4-2

Студент гр. 9587		Медведев Г.Н.
Преподаватель		Патрина Т.А.

Санкт-Петербург

2020

Содержание

Задание …………………………………………………………………………... 3

Расчет прочности выводов при инерционной нагрузке ……………………… 4

Расчет прочности выводов при динамической нагрузке, при колебании выводов ………………………………………………………………………….. 9

Расчёт прочности корпуса прибора от температурного воздействия ……… 13

Вывод …………………………………………………………………………… 16

Чертеж детали 1 ...……………………………………………………………… 17

Чертеж детали 3 ...……………………………………………………………… 18

З адание

Расчет прочности металлического корпуса со стеклянным изолятором и выводов полупроводникового диода.

Общий вид конструкции прибора представлен на рис. 10.4. Исходные данные для расчета приведены в табл. 10.17–10.22. Коэффициент перегрузки k = 50. Диапазон частот вынужденных колебаний 500…700 Гц. Расчет температурных напряжений необходимо провести для деталей 3, 4, 5 в сечении их контакта.

Рабочие чертежи деталей выполняются: детали 1, 3.

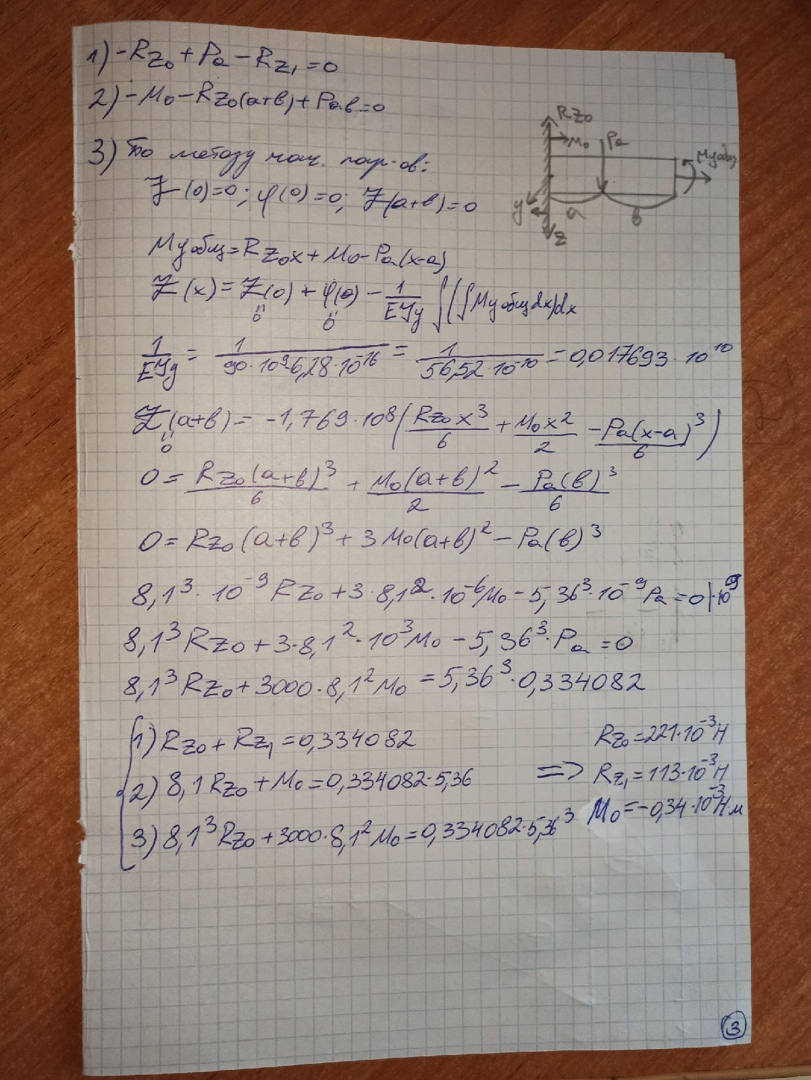

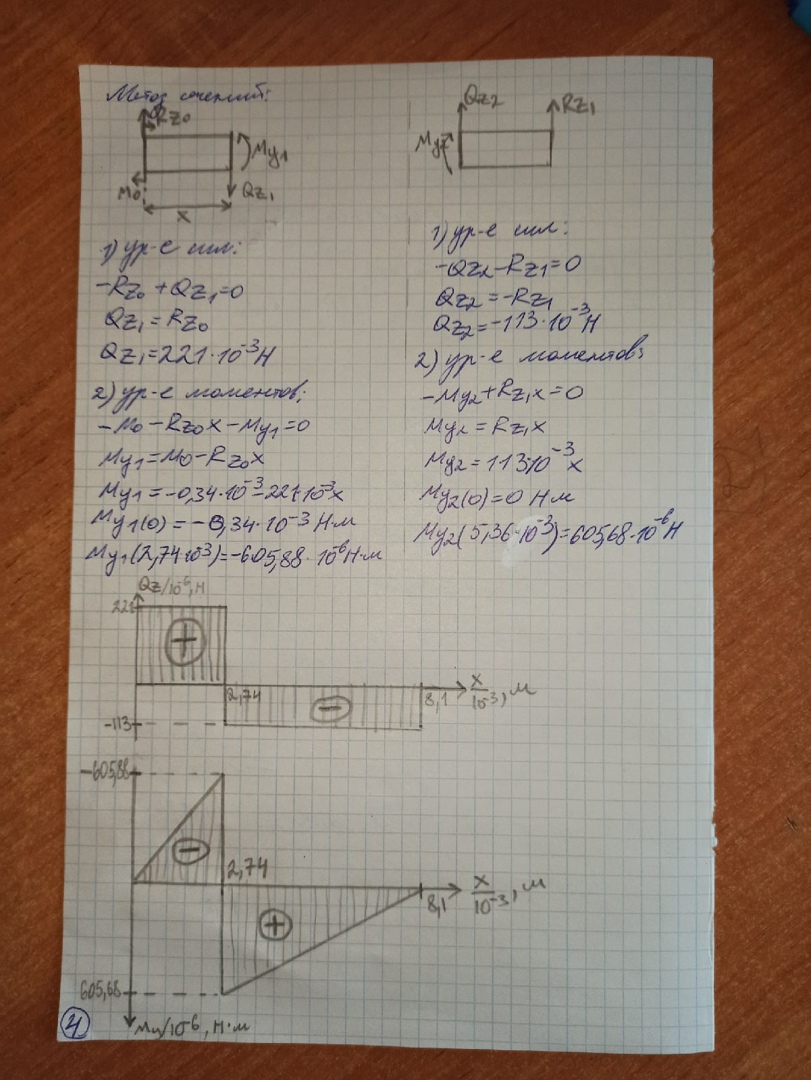

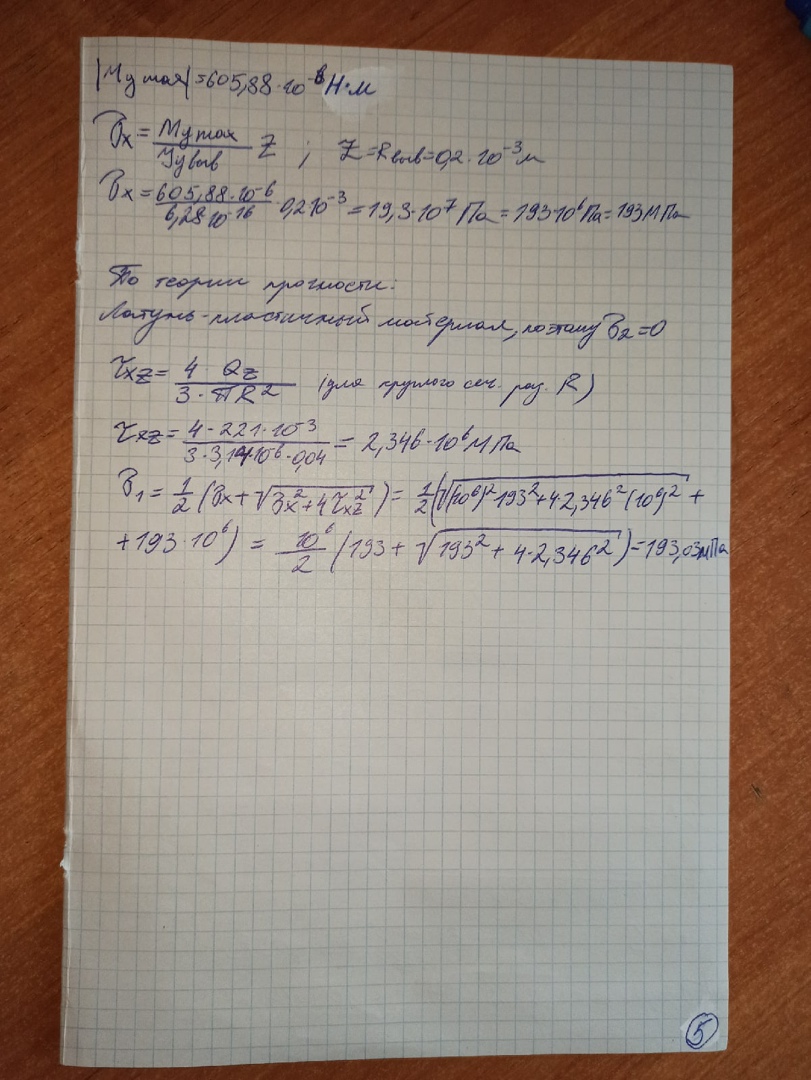

Расчет прочности выводов при инерционной нагрузке

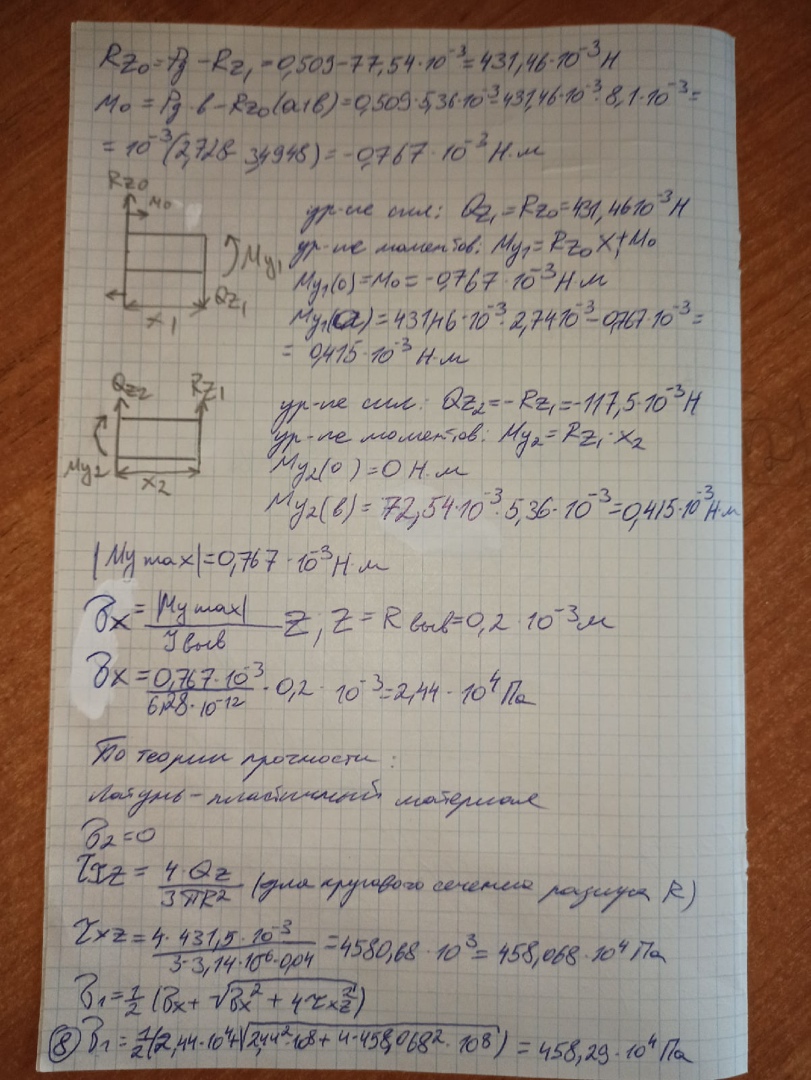

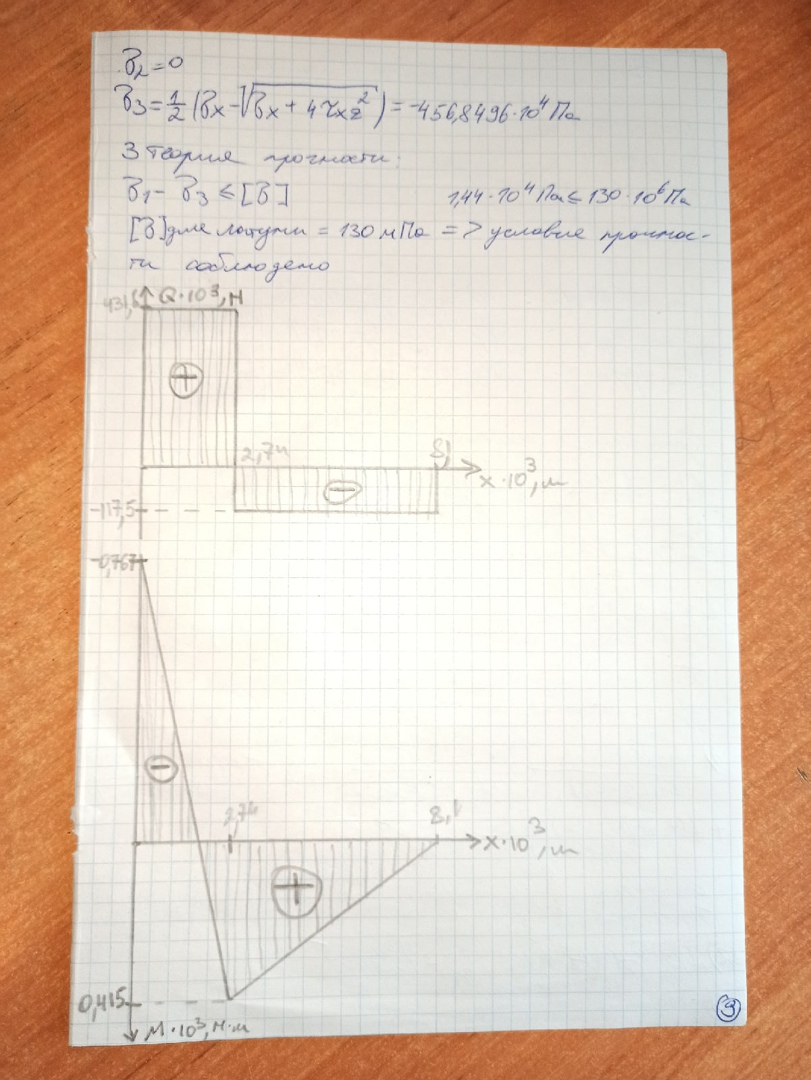

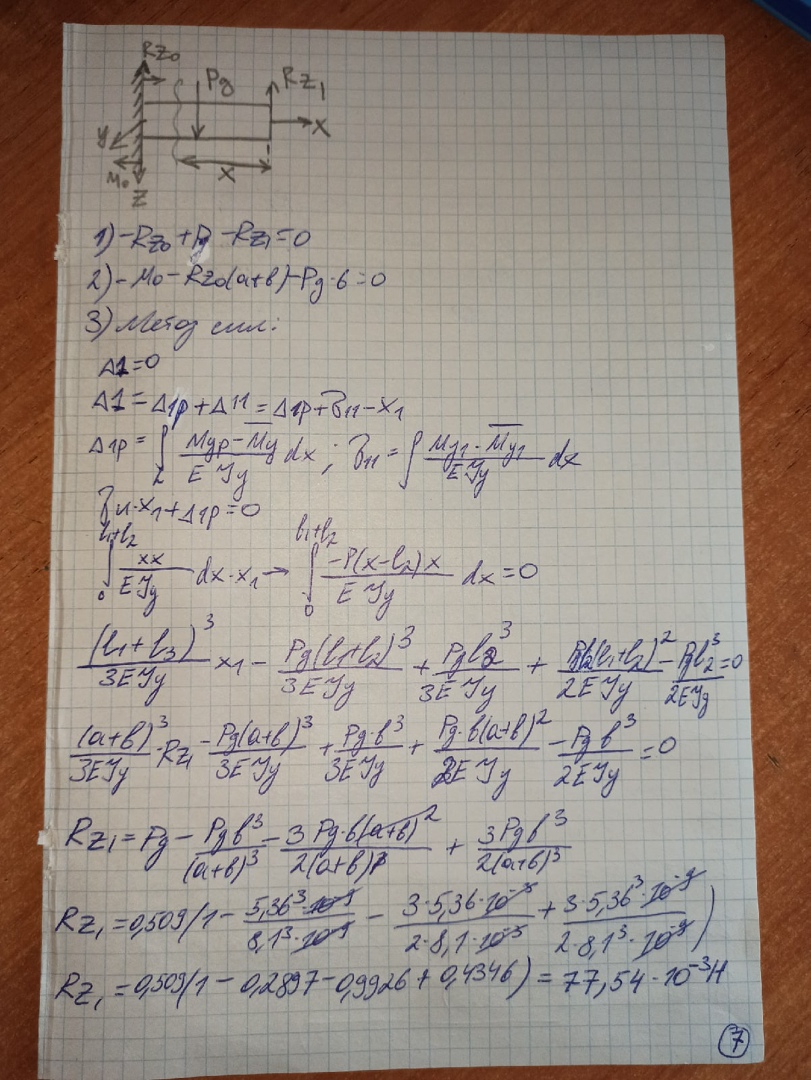

Расчет прочности выводов при динамической нагрузке, при колебании выводов

Расчёт прочности корпуса прибора от температурного воздействия

Вывод

В ходе выполнения курсового проекта были сделаны расчёты прочности:

-при инерционной нагрузке деталь не выдерживают нагрузку, условие прочности не соблюдено;

-при динамической нагрузке, при колебаниях выводов деталь выдерживает нагрузку, условие прочности соблюдено;

- при температурном воздействии было выяснено, что 3 деталь выдерживает нагрузку, условие прочности соблюдено; 1 и 2 деталь не выдерживают нагрузку, условие прочности не соблюдено.

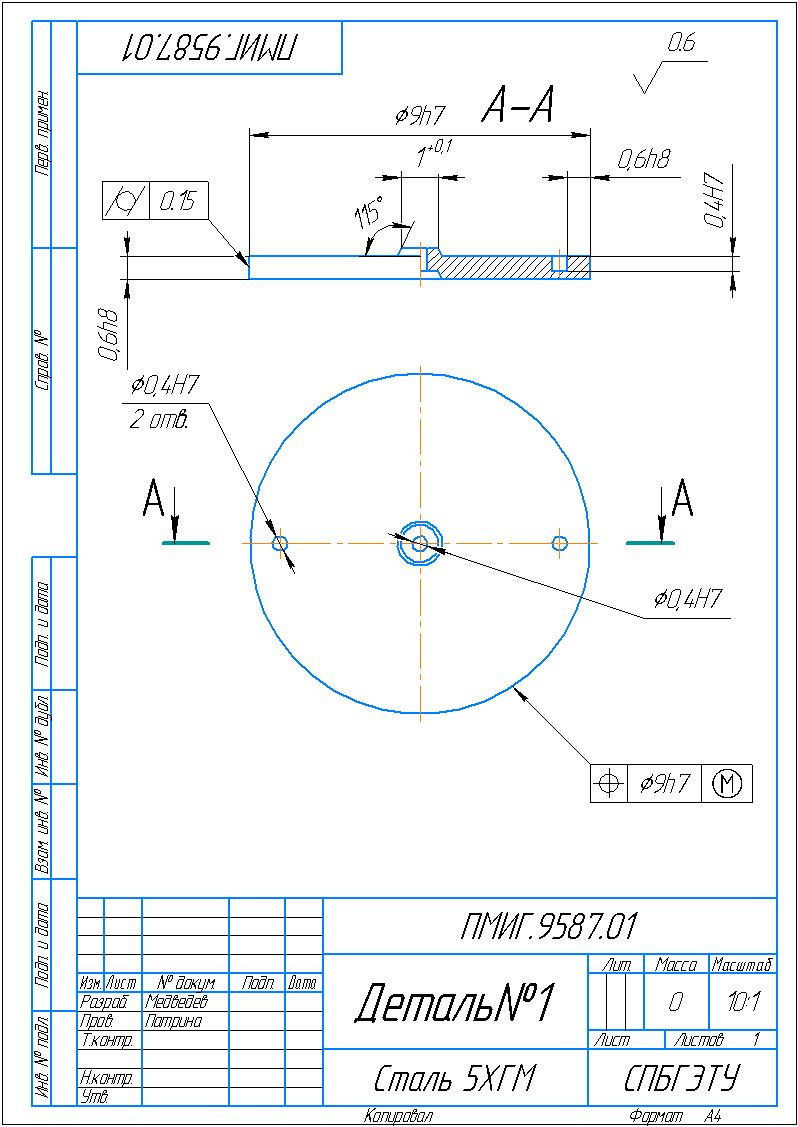

Чертеж детали 1

Чертеж детали 3
