Протокол выполнения лабораторной работы №2
Студент гр. 9587 |
|
Медведев Г.Н. |
Преподаватель |
|
Патрина Т.А. |
Z1 = 30
Z2 = 40
m = 1,25

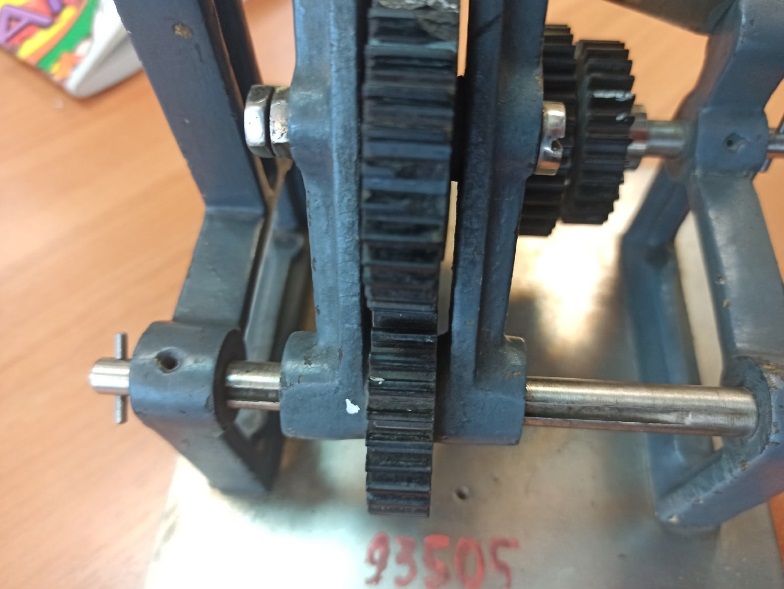

Обработка результатов эксперимента
Параметр |
Расчетная формула для зацепления |
Шаг нормальный |
р = πт = π * 1,25 = 3,93 |
Диаметр делительной окружности |
d1 = z1m = 37,5 d2 = z2m = 50 |
Высота делительной головки зубa |
ha = h*a m = 1 * 1,25 = 1,25 |
Высота делительной ножки зуба |
hf = (ham + с*)т = (1,25 * 1,25 + 0,25) * 1,25 = 2,27 |
Высота зуба |
h = ha + hf = 1,25 + 2,27 = 3,52 |
Длина зуба |
b = 11 |
Диаметр окружности выступов |
da1 = d + 2ha = 37,5 + 2,5 = 40 da2 = d + 2ha = 50 +2,5 =52,5 |
Диаметр окружности впадин |
df1 = d - 2hf = 37,5 – 4,54 = 32,96 df2 = d - 2hf = 50 – 4,54 = 45,46 |
Межосевое расстояние |
A = 0,5(d1 + d2) = 0,5 * (37,5 + 50) = 43,75 |
Ч
ертеж
