Курсовая РАБОТА

по дисциплине «Теоретические основы электротехники»

Тема: АНАЛИТИЧЕСКИЙ РАСЧЁТ ПЕРЕХОДНЫХ ПРОЦЕССОВ В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

Вариант 11

Студент гр. 9587		Медведев Г.Н.
Преподаватель		Барков А.П.

Санкт-Петербург

2020

ЗАДАНИЕ

на курсовую работу

Студент: Медведев Г.Н.
Группа: 9587
Тема работы: Аналитический расчёт переходных процессов в электрических цепях
Исходные данные: схема электрической цепи, параметры воздействий и параметры элементов. Ом, В, , L=1 Гн, С= 0.5 Ф
Содержание пояснительной записки: «Содержание», «Анализ электрической цепи» «Заключение», «Список использованных источников».
Дата выдачи задания: 17.10.2020
Дата сдачи реферата: 28.12.2020
Студент		Медведев Г.Н.
Преподаватель		Барков А.П.

Оглавление

1.	Составление уравнений состояний цепи…………………………………	4
2.	Аналитическое решение уравнений состояния………………………….	6
3.	Решение уравнений состояния численным методом и построение аналитического и численного решений уравнений состояния ………………………………………………………	7
4.	Определение уравнения связи реакции на выходе цепи…………………	8
5.	Построение графика для реакции цепи…………………………………...	9
6.	Выводы……………………………………………………………………...	10
7.	Список литературы………………………………………………………...	11

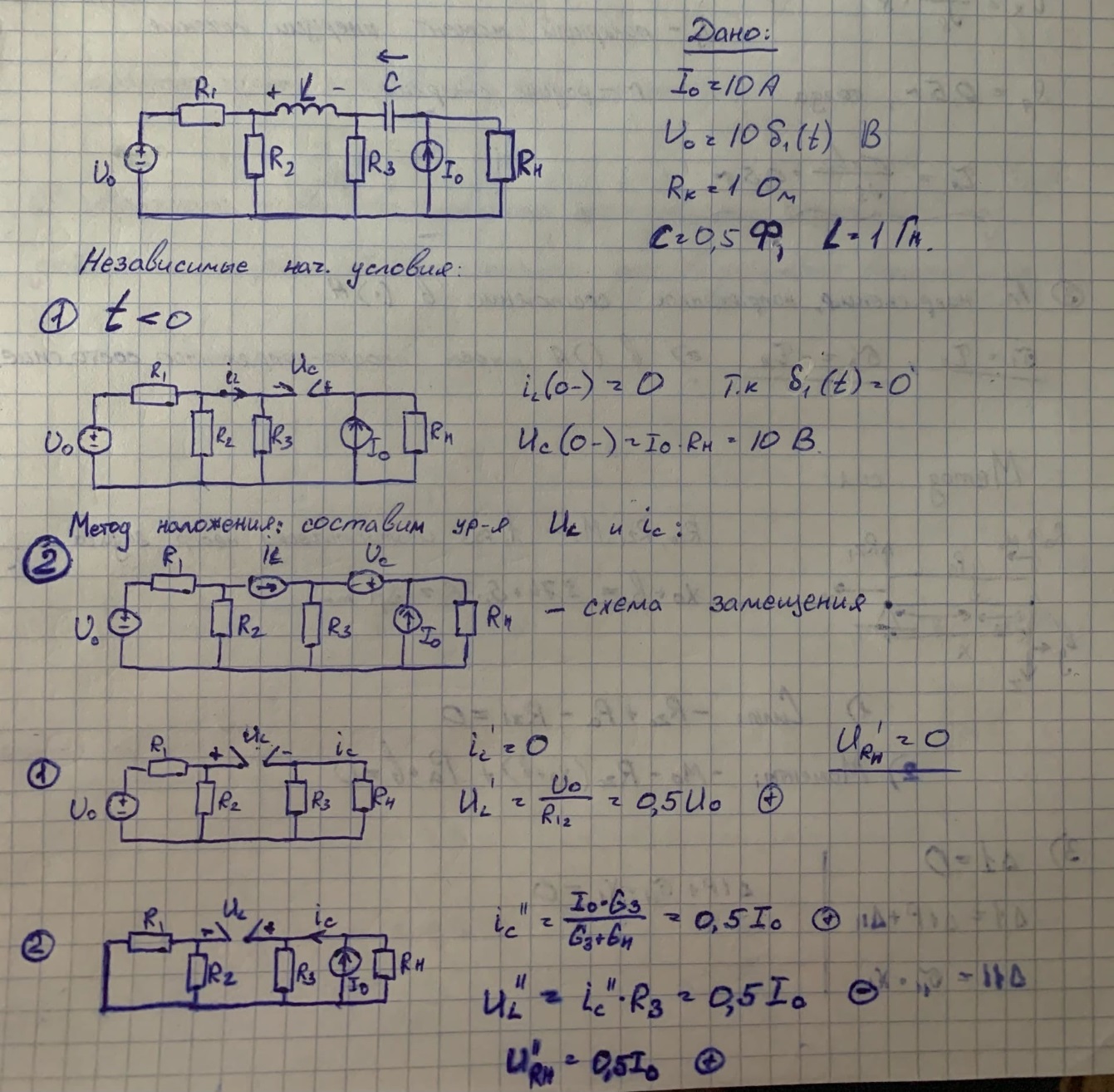

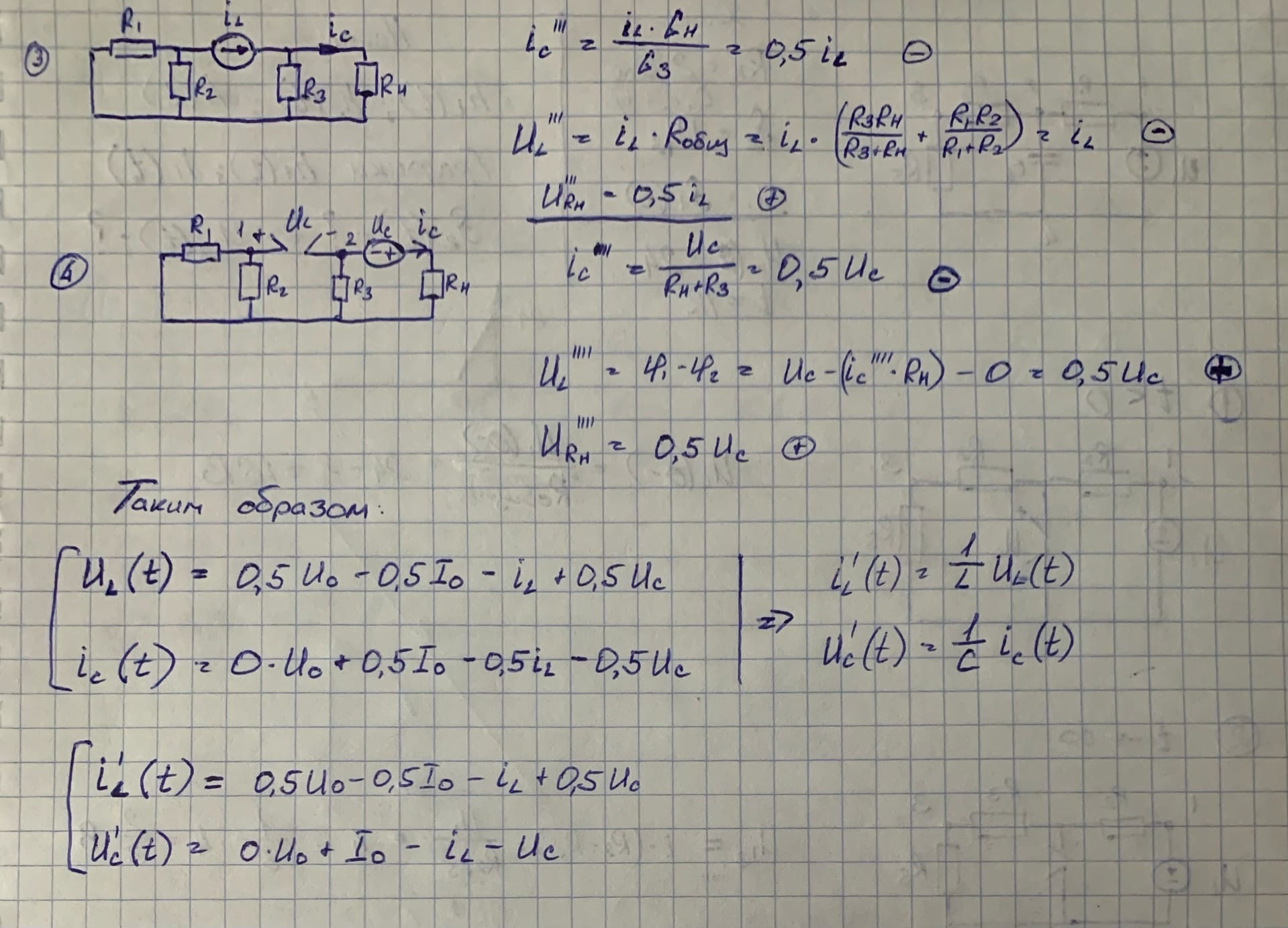

1. Составление уравнений состояний цепи

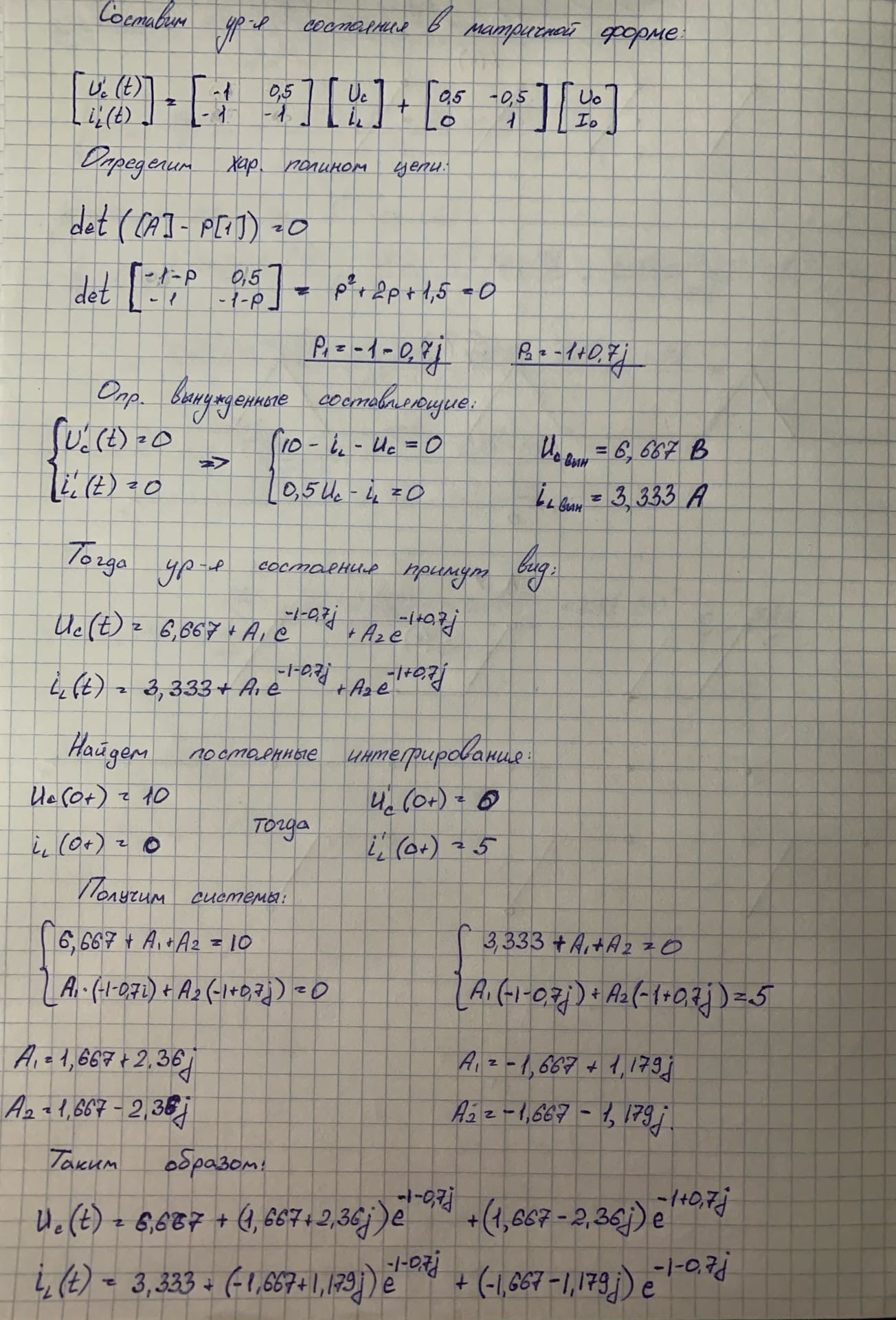

2.Аналитическое решение уравнений состояния

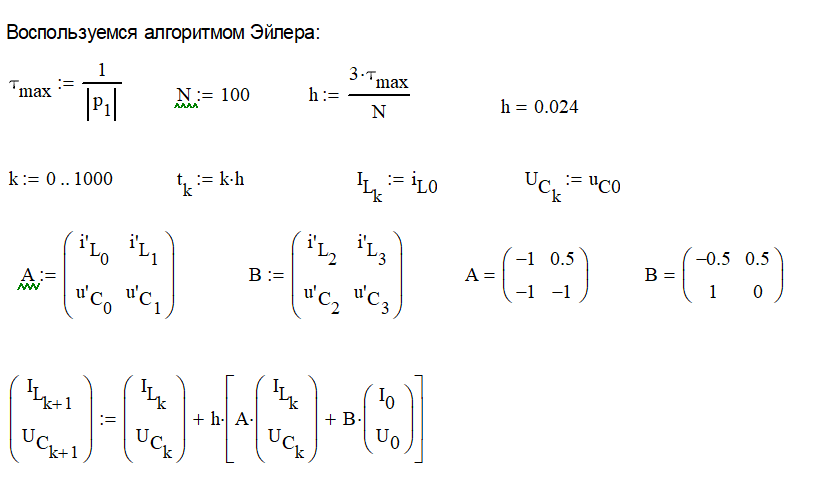

3. Решение уравнений состояния численным методом и построение аналитического и численного решений уравнений состояния

Построим графики:

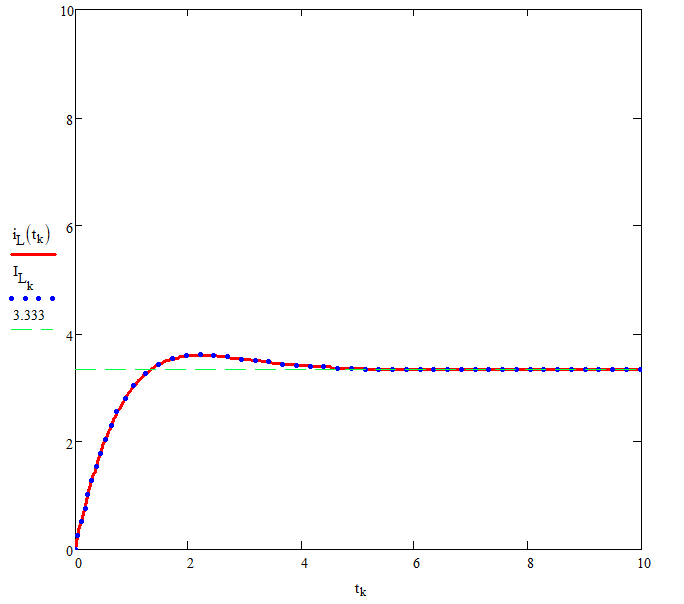

Рис.1 –ток через индуктивность

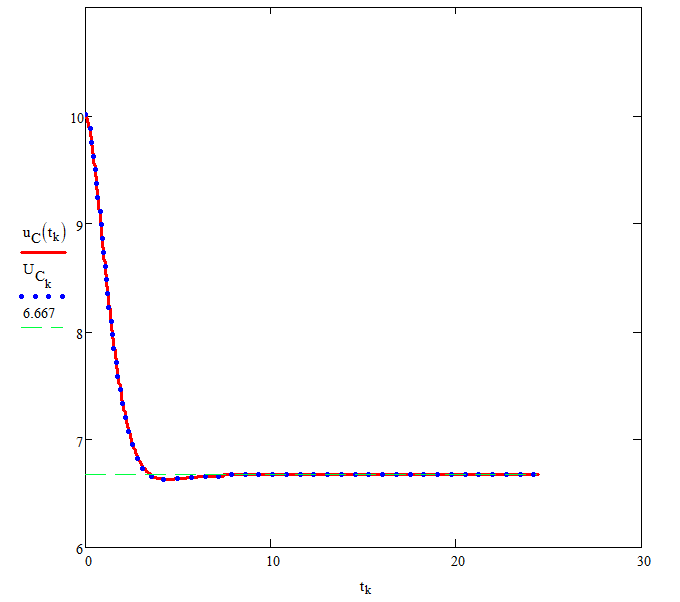

Рис.2 – напряжение на конденсаторе

4. Определение уравнения связи реакции на выходе цепи

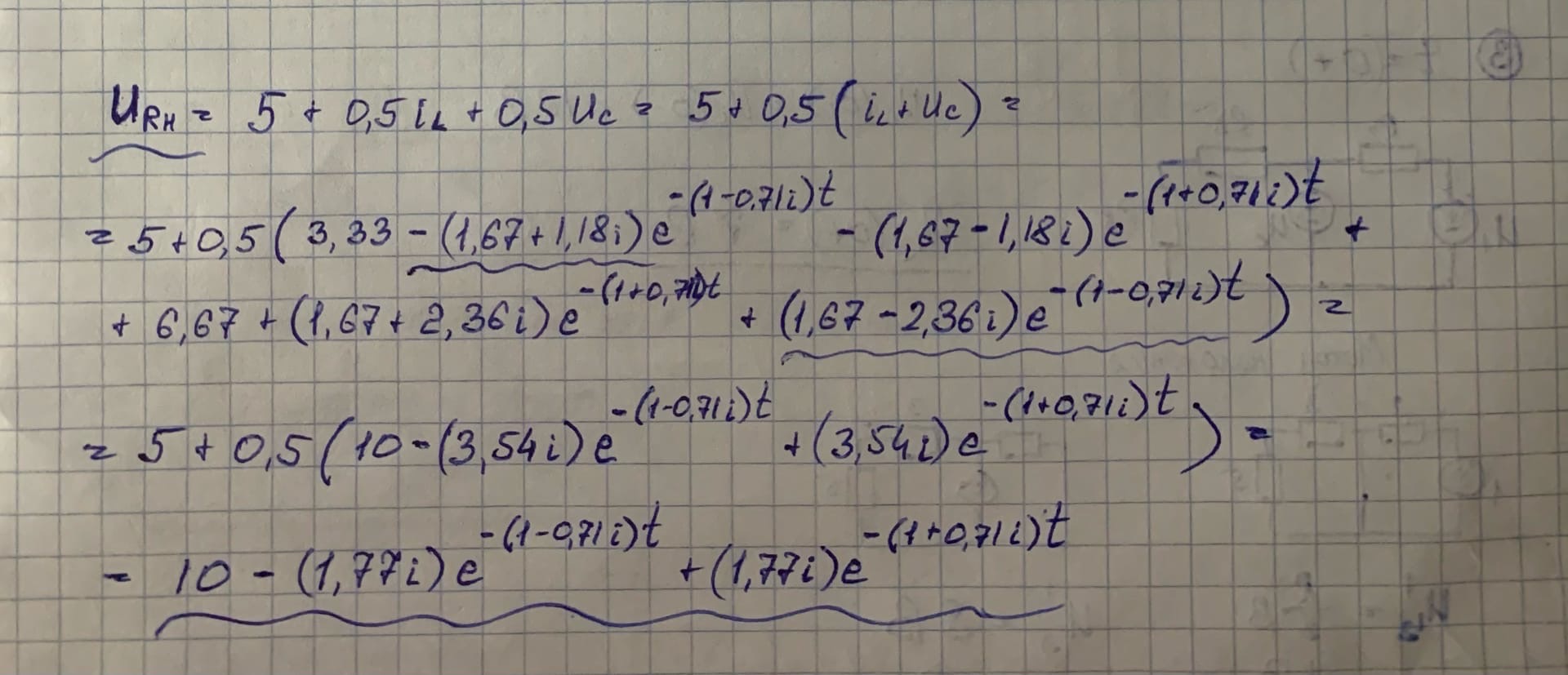

Все составляющие URH были определены в ходе составления уравнений UL IС, поэтому составим это уравнение:

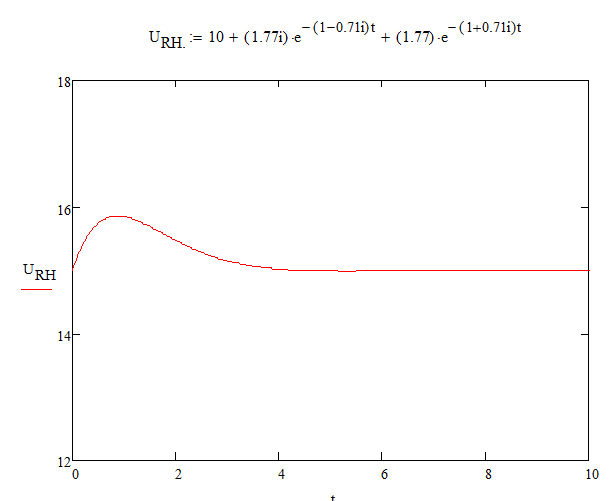

5. Построение графика для реакции цепи

6. Выводы

В процессе выполнения курсовой работы, мы получили практическое освоение методов анализа электрической цепи при различных воздействиях в переходном и установившемся режимах с применением вычислительной техники.

Мы произвели расчёт цепи методом переменных состояний: составили уравнения состояния с помощью метода наложения; нашли их решение, представив их в матричной форме, проверили правильность с помощью метода Эйлера, а также рассчитали реакцию на выходе цепи через уравнение связи.
