Обработка экспериментальных результатов:

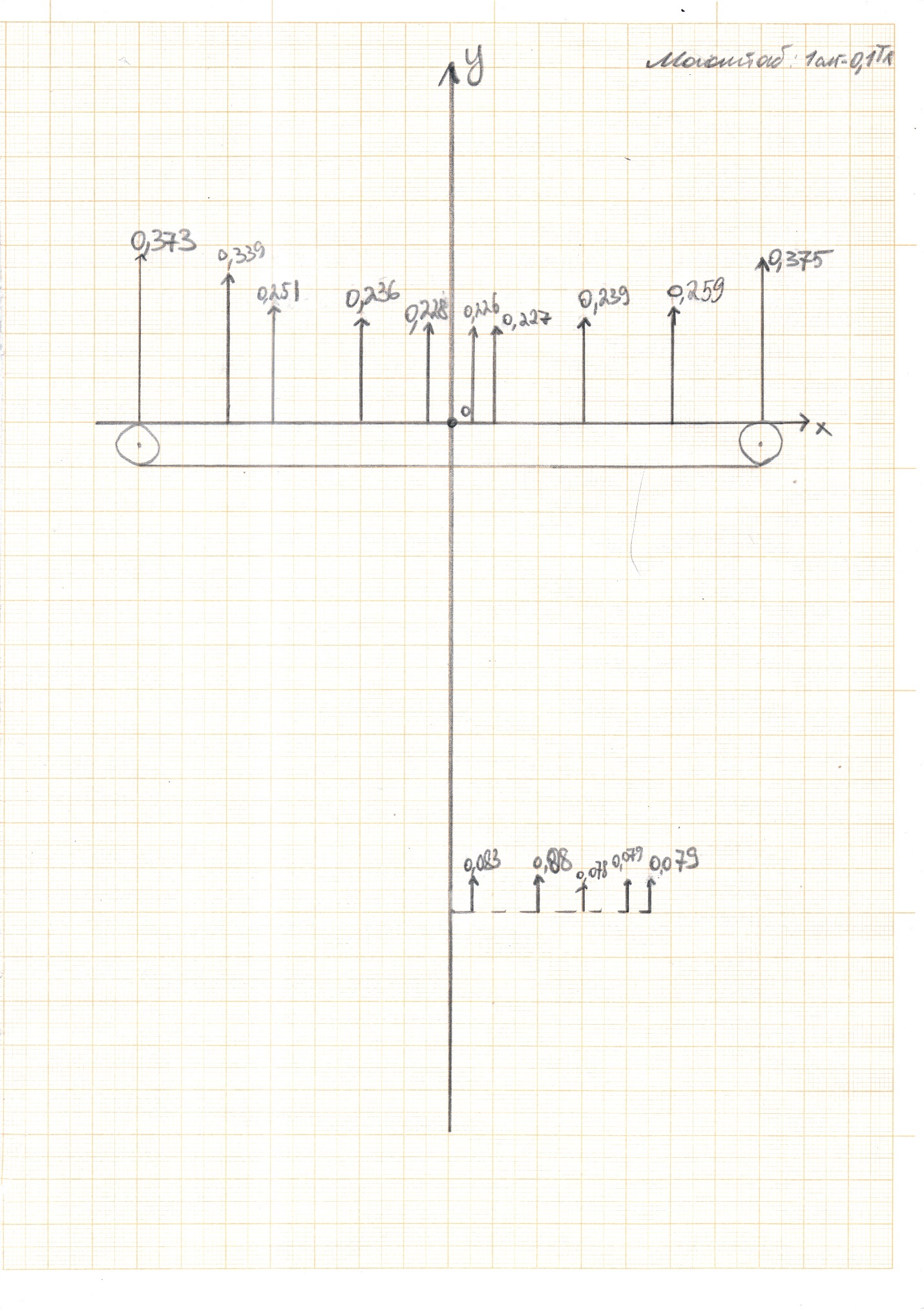

1.Определим значения индукции магнитного поля в точках, где проводились измерения:
|
В(Тл), положительное направление |
В(Тл), отрицательное направление |
В(Тл), выбранный отрезок |
1 |
0,226 |
0,228 |
0,083 |
2 |
0,227 |
0,230 |
0,083 |
3 |
0,23 |
0,232 |
0,082 |
4 |
0,232 |
0,236 |
0,081 |
5 |
0,234 |
0,237 |
0,08 |
6 |
0,239 |
0,24 |
0,078 |
7 |
0,243 |
0,245 |
0,077 |
8 |
0,249 |
0,251 |
0,077 |
9 |
0,253 |
0,259 |
0,079 |
10 |
0,259 |
0,269 |
0,079 |
11 |
0,27 |
0,278 |
|
12 |
0,29 |
0,285 |
|
13 |
0,293 |
0,299 |
|
14 |
0,31 |
0,317 |
|
15 |
0,32 |
0,329 |
|
16 |
0,333 |
0,339 |
|
17 |
0,343 |
0,348 |
|
18 |
0,354 |
0,347 |
|
19 |
0,345 |
0,366 |
|
20 |
0,375 |
0,373 |

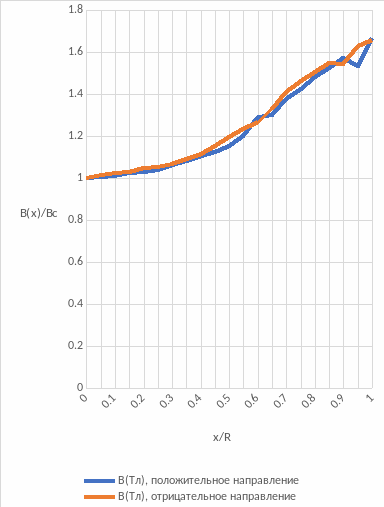

2.График изменения индукции магнитного поля в плоскости витка:
3.Рассчитаем индуктивность:
4.Рассчитаем ЭДС:
Рассчитаем напряжение:
5.Вычислим значения магнитного потока:
Ф=
Вывод: в ходе выполнения лабораторной работы была изучена методика измерения индукции магнитного поля, были исследованы динамические характеристики магнитного поля созданным круговым током, были опытным путем рассчитан поток поля кругового тока, индуктивность и ЭДС.
