Универсальный измерительный прибор на микроконтроллере ATMega8
Функционал:
Наличие функции измерение частоты с возможностью изменения времени измерения и выводом значение частоты и длительности на дисплей;
Наличие функции генератора с возможностью изменение частоты во всем диапазоне с шагом 1-100 Гц и выводом значение частоты и длительности на дисплей;
Наличие функции осциллограф – позволяющей визуализировать форму сигнала и измерить его амплитудное значение;
Наличие функции измерения емкости позволяет измерять емкость во всем диапазоне;
Наличие функции измерения сопротивления позволяет измерят во всем диапазоне;
Наличие функции измерения напряжения в режиме осциллограф;
Наличие режима автокалибровки в режимах измерения емкости и измерения сопротивления;
Наличие входного универсального разъема для подключения кабеля для всех пяти режимов работы;
Наличие символьного дисплея с подсветкой размером 2 строки по 16 символов;
Наличие трех кнопок управления: «кнопка переключения режимов3»-3, «кнопка увеличения значения параметра»-1 и «кнопка уменьшения значения параметра»-2.
Технические характеристики устройства
Диапазон измерения частоты Гц 0.1-15000000;
Диапазон генерации частоты Гц 0-100000;
Количество точек по горизонтали для осциллографа Шт 16;
Количество точек вывода по вертикале для осциллографа Шт 8;
Диапазон чувствительности входа осциллографа В 0-5;
Диапазон измерения емкости мкФ 0.00001 – 2000;
Диапазон измерения сопротивления ОМ 1 — 200000000;
Напряжение питания В 5;
Рабочая температура 0 … +60ºС
Из чего состоит:

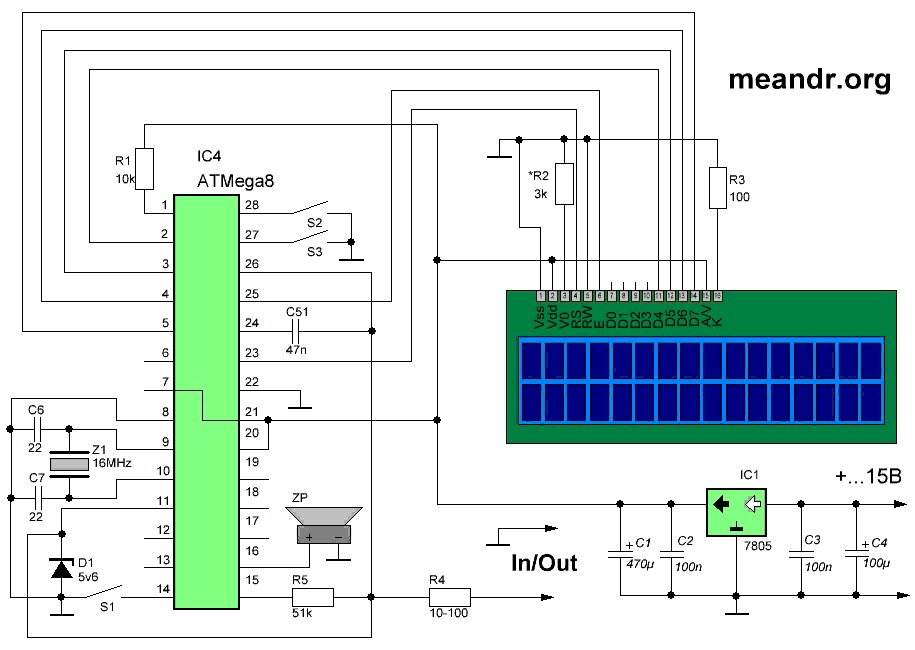

Схема:
В основе схемы лежит микроконтроллер фирмы ATMEL — ATMega8, который работает на частоте 16 МГц. Информация выводится на стандартный двухстрочный символьный индикатор (16 символов в строке).
Программируемая часть:
Внешний вид прошивки, на которой работает прибор:
К сожалению, мне не удалось выяснить, на какой математической модели построен код работы данного прибора.
Источники: https://meandr.org/archives/25040 [дата обращения 30.04.2020]
