Обработка результатов эксперимента:

1. Определим АЧХ электронного и электромеханического вольтметров в диапазоне частот 20Гц÷10кГц

Таблица 1 – Электронный вольтметр

Электронный вольтметр

Частота ƒ, (Гц)

Показания приборов, (В)

Испытуемого

Образцового

20

6

5,8

500

6

5,81

1500

6

5,8

2500

6

5,9

4000

6

5,8

6000

6

5,8

8000

6

5,8

10000

6

5,8

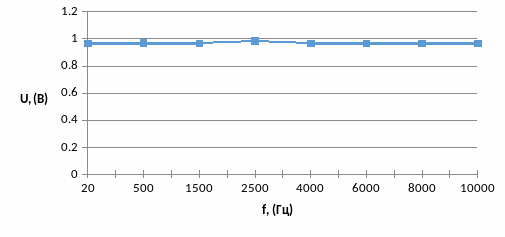

Рисунок 1 – АЧХ электронного вольтметра

Таблица 2 – Электромеханический вольтметр

Электромеханический вольтметр

Частота ƒ, (Гц)

Показания приборов, (В)

Испытуемого

Образцового

20

6

6,05

500

6

6

1500

6

6,1

2000

6

6,6

2300

6

7,3

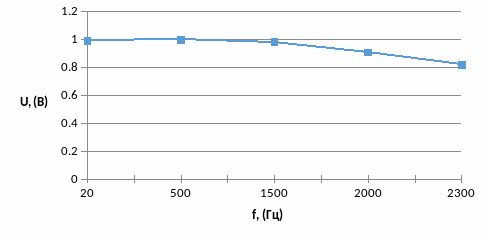

Рисунок 2 – АЧХ электромеханического вольтметра

2. Рассчитаем Uср, Um, U для синусоидального, прямоугольного и треугольного сигналов

Таблица 3 – Расчет Uср, Um, U



Ц4331

расчет

В7-26

Расчет

ЭВМ

Расчет

ЦВ

Uп

Uср

Uп

Um

Uп

U

Uп

С

7,40

6,67

7,60

10,47

7,40

7,40

7,41

П

11,50

10,36

12,00

10,36

10,00

10,36

11,53

5,60

5,05

7,20

10,09

5,90

5,83

5,67

Пример расчета для синусоидального сигнала:

Uср = UПфс = 7,40/1,11 = 6,67

U = Ucpфс = 6,67*1,11 = 7,40

Um = U*Кa = 7,40*1,41 = 10,47

3. Рассчитаем Кф, Ка, Кус для синусоидального, прямоугольного и треугольного сигналов

Таблица 4 – Расчет Кф, Ка, Кус



Вид сигнала

Опыт

Теория

С

П

С

П

Kф

1,11

1,00

1,15

1,11

1,00

2/ = 1,15

Kа

1,41

1,00

1,73

= 1,41

1,00

= 1,73

Kус

0,90

1,00

0,87







Пример расчета для синусоидального сигнала:

Кф = U/Ucp = 7,40/6,67 = 1,11

Ка = Um/U = 10,47/7,40 = 1,41

Кус = Ucp /U = 6,67/7,40 = 0,90

Вывод: в ходе выполнения лабораторной работы было произведено ознакомление со свойствами вольтметров на переменном токе; были построены АЧХ электронного и электромеханического вольтметров в диапазоне частот 20 Гц÷10кГц; были рассчитаны Uср, Um, U и опытные значения коэффициентов формы, амплитуды и усреднения для синусоидального, прямоугольного и треугольного сигналов (опытные и теоретические значения коэффициентов полностью совпадают).

Для определения типа входного преобразователя цифрового вольтметра воспользуемся таблицей 3. Строка синусоидального сигнала не рассматривается, так как все приборы для измерения переменного тока градуируются по действующему значению синусоидального сигнала. Строки прямоугольного и треугольного сигналов показывают, что показания цифрового вольтметра (ЦВ) и выпрямительного прибора (Ц4331) практически полностью совпадают, исходя из этого, можно сделать вывод, что цифровой вольтметр имеет преобразователь средних значений.
