Источник шума с экраном 4

Условия опыта	Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц									Уровень звука
	31,5	63	125	250	500	1000	2000	4000	8000
Источник шума с экраном 4	64,2	72,5	64,1	80,2	85,4	98,3	95,3	85,5	57,6		100,6
Эффективность	-1,6	-2,3	-3,5	1,9	5,2	4,1	9,8	5,2	11,4		7,1

Построим спектрограмму уровня звукового давления источника шума с экраном 4

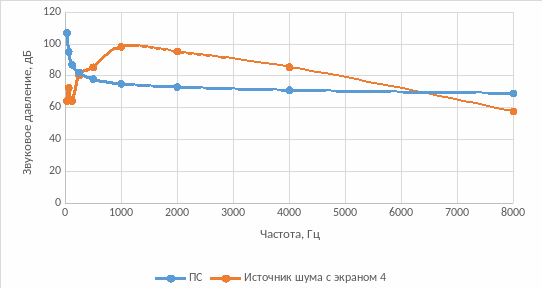

Рисунок 13 - Спектрограмма уровня звукового давления источника шума с экраном 4

Шум при использовании экрана 4 удовлетворяет предельно допустимым значениям на низких частотах (до 250 Гц) и на более высоких частотах (от примерно 6,2 кГц), на остальных частотах превышает их

Построим частотную характеристику эффективности экрана 4

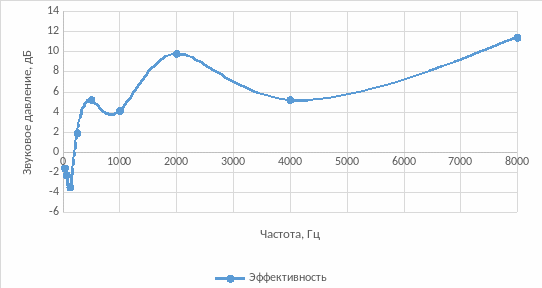

Рисунок 14 - Частотная характеристика эффективности экрана 4

Источник шума с экраном 3 и в кожухе с звукопоглощением

Условия опыта	Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц										Уровень звука
	31,5	63	125	250	500	1000	2000	4000	8000
Источник шума с экраном 3 и кожухом с з.п.	68	70,5	64,2	64,2	74,7	88	87,3	71,7	43,6	91,1
Эффективность	-5,4	-0,3	-3,6	17,9	15,9	14,4	17,8	19	25,4	16,6

Построим спектрограмму уровня звукового давления источника шума с экраном 3 и в кожухе с звукопоглощением

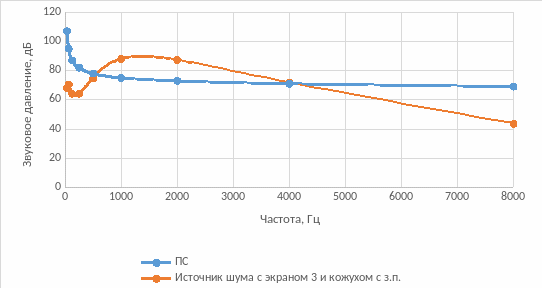

Рисунок 15 - Спектрограмма уровня звукового давления источника шума с экраном 3 и в кожухе с звукопоглощением

Шум при использовании экрана 3 и в кожухе с звукопоглощением удовлетворяет предельно допустимым значениям на низких частотах (до 500 Гц) и на более высоких частотах (от примерно 4 кГц), на остальных частотах превышает их

Построим частотную характеристику эффективности экрана 3 и в кожухе с звукопоглощением

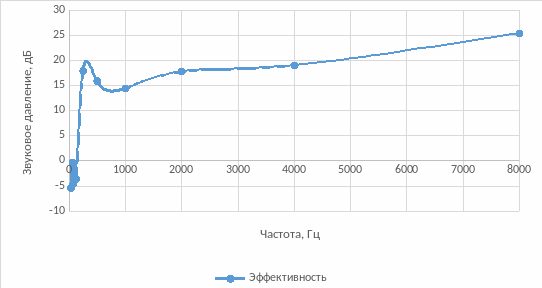

Рисунок 16 - Частотная характеристика эффективности экрана 3 и в кожухе с звукопоглощением

Вывод:

В ходе выполнения лабораторной работы было произведено исследование параметров производственного шума на соответствие требованиям санитарных норм и изучение основных принципов по эффективной защите от шума.

Были построены спектрограммы уровня звукового давления шумового фона и источника шума без использования средств защиты и с использованием различных кожухов и экранов.

Было произведено сравнение спектрограмм уровня звукового давления с санитарными нормами, выбранными для определенного вида деятельности (выполнение всех видов работ на постоянных рабочих местах в производственных помещениях и на территории предприятий).

Были построены частотные характеристики эффективности различных средств защиты.

Наибольшую эффективность в уменьшении звукового давления удалось достичь при использовании экрана 3 и кожуха с звукопоглощением.
