Источник шума с экраном 1
Условия опыта |
Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц |
Уровень звука |
||||||||||
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
||
Источник шума с экраном 1 |
65,7 |
71,6 |
60,8 |
78,7 |
85,2 |
98,3 |
94,4 |
82,6 |
57,6 |
100,6 |
|
|
Эффективность |
-3,1 |
-1,4 |
-0,2 |
3,4 |
5,4 |
4,1 |
10,7 |
8,1 |
11,4 |
7,1 |
|
|
Построим спектрограмму уровня звукового давления источника шума с экраном 1

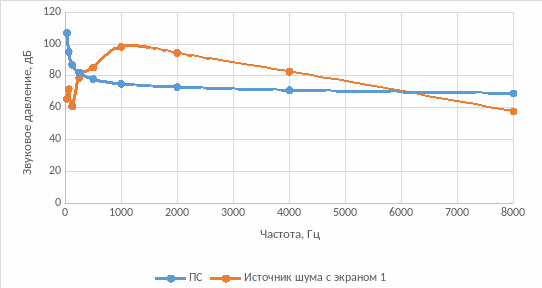

Рисунок 7 - Спектрограмма уровня звукового давления источника шума с экраном 1
Шум при использовании экрана 1 удовлетворяет предельно допустимым значениям на низких частотах (до 250 Гц) и на более высоких частотах (от примерно 6 кГц), на остальных частотах превышает их
Построим частотную характеристику эффективности экрана 1

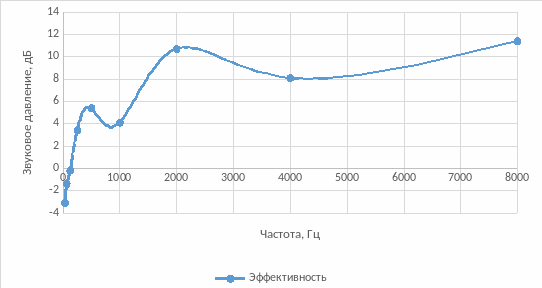

Рисунок 8 - Частотная характеристика эффективности экрана 1
Источник шума с экраном 2
Условия опыта |
Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц |
Уровень звука |
|||||||||
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
||
Источник шума с экраном 2 |
72,2 |
69,6 |
68,4 |
81,1 |
86,6 |
98,7 |
103,8 |
86,9 |
63,7 |
105,8 |
|
Эффективность |
-9,6 |
0,6 |
-7,8 |
1 |
4 |
3,7 |
1,3 |
3,8 |
5,3 |
1,9 |
|
Построим спектрограмму уровня звукового давления источника шума с экраном 2

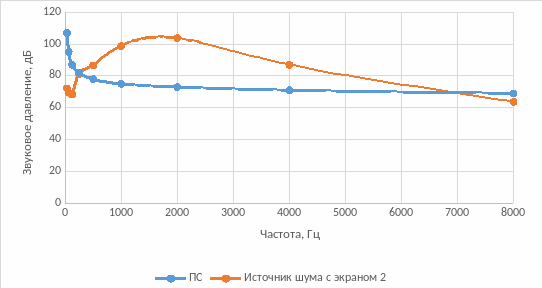

Рисунок 9 - Спектрограмма уровня звукового давления источника шума с экраном 2
Шум при использовании экрана 2 удовлетворяет предельно допустимым значениям на низких частотах (до 250 Гц) и на более высоких частотах (от примерно 7 кГц), на остальных частотах превышает их
Построим частотную характеристику эффективности экрана 2

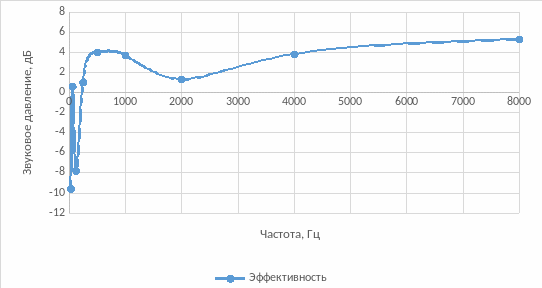

Рисунок 10 - Частотная характеристика эффективности экрана 2
Источник шума с экраном 3
Условия опыта |
Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц |
Уровень звука |
||||||||
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
Источник шума с экраном 3 |
82,7 |
72,3 |
62,7 |
79,7 |
85,7 |
98 |
94,4 |
82,3 |
56,7 |
100,1 |
Эффективность |
-20,1 |
-2,1 |
-2,1 |
2,4 |
4,9 |
4,4 |
10,7 |
8,4 |
12,3 |
7,6 |
Построим спектрограмму уровня звукового давления источника шума с экраном 3

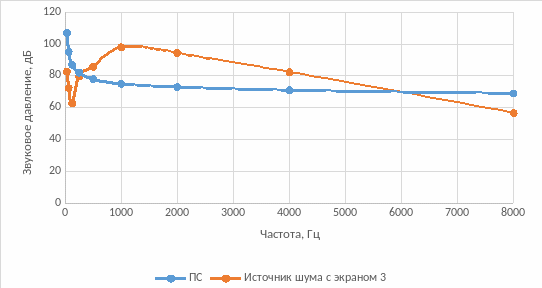

Рисунок 11 - Спектрограмма уровня звукового давления источника шума с экраном 3
Шум при использовании экрана 3 удовлетворяет предельно допустимым значениям на низких частотах (до 250 Гц) и на более высоких частотах (от примерно 6 кГц), на остальных частотах превышает их
Построим частотную характеристику эффективности экрана 3

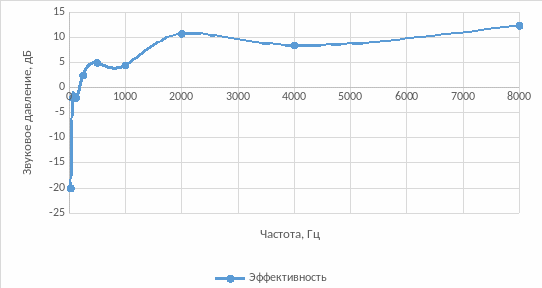

Рисунок 12 - Частотная характеристика эффективности экрана 3
