2) Исследование зависимости параметров шума на рабочем месте от частоты
Условия опыта |
Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц |
Уровень звука |
||||||||
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
Источник шума без средств защиты |
62,6 |
70,2 |
60,6 |
82,1 |
90,6 |
102,4 |
105,1 |
90,7 |
69 |
107,7 |
Построим спектрограмму уровня звукового давления источника шума без средств защиты

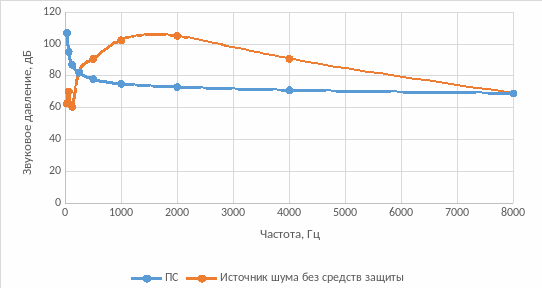

Рисунок 2 - Спектрограмма уровня звукового давления источника шума без средств защиты
Шум при отсутствии средств защиты удовлетворяет предельно допустимым значениям только на низких частотах (до 250 Гц), а на более высоких частотах превышает их
3) Исследование средств защиты от шума
Источник шума в кожухе без звукопоглощения
Условия опыта |
Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц |
Уровень звука |
|||||||||
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
||
Источник шума в кожухе без з.п. |
71,7 |
75,1 |
54,4 |
68,5 |
79,8 |
98,1 |
93,6 |
80,7 |
55,3 |
99,7 |
|
Эффективность |
-9,1 |
-4,9 |
6,2 |
13,6 |
10,8 |
4,3 |
11,5 |
10 |
13,7 |
8 |
|
Построим спектрограмму уровня звукового давления источника шума в кожухе без звукопоглощения

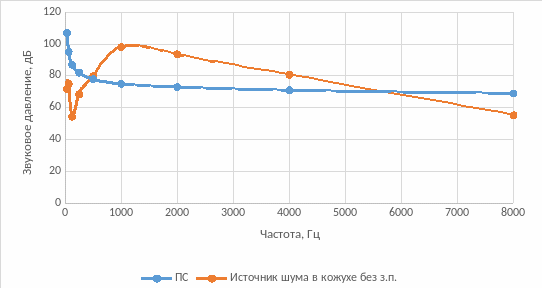

Рисунок 3 - Спектрограмма уровня звукового давления источника шума в кожухе без звукопоглощения
Шум при использовании кожуха без звукопоглощения удовлетворяет предельно допустимым значениям на низких частотах (до 500 Гц) и на более высоких частотах (от примерно 5,6 кГц), на остальных частотах превышает их
Эффективность рассчитывается как разность уровней звуковых давлений, создаваемых до и после устройства звукоизоляции
Построим частотную характеристику эффективности кожуха без звукопоглощения

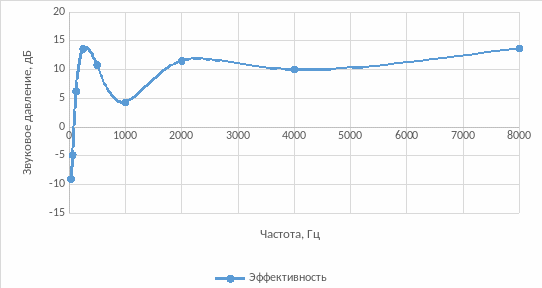

Рисунок 4 - Частотная характеристика эффективности кожуха без звукопоглощения
Источник шума в кожухе с звукопоглощением
Условия опыта |
Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц |
Уровень звука |
||||||||
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
Источник шума в кожухе с з.п. |
63,1 |
68,4 |
57 |
68,1 |
81,8 |
96,9 |
91,1 |
73,8 |
49 |
98 |
Эффективность |
-0,5 |
1,8 |
3,6 |
14 |
8,8 |
5,5 |
14 |
16,9 |
20 |
9,7 |
Построим спектрограмму уровня звукового давления источника шума в кожухе с звукопоглощением

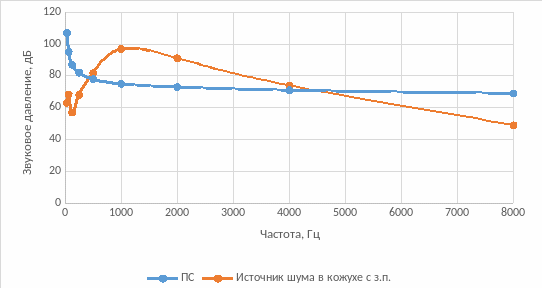

Рисунок 5 - Спектрограмма уровня звукового давления источника шума в кожухе с звукопоглощением
Шум при использовании кожуха с звукопоглощением удовлетворяет предельно допустимым значениям на низких частотах (до 500 Гц) и на более высоких частотах (от примерно 4,4 кГц), на остальных частотах превышает их
Построим частотную характеристику эффективности кожуха без звукопоглощения

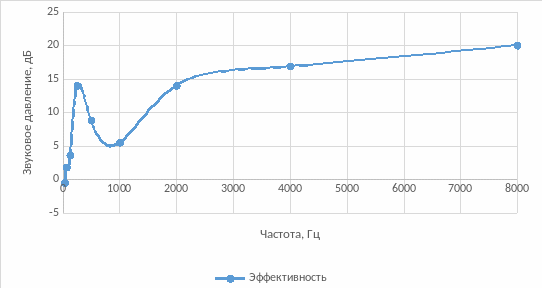

Рисунок 6 - Частотная характеристика эффективности кожуха с звукопоглощением
