1.13 Виды технических

Безопасность при работе с электроустановками обеспечивается применением различных технических и организационных мер. Они регламентированы действующими правилами устройства электроустановок (ПУЭ). Технические средства защиты от поражения электрическим током делятся на коллективные и индивидуальные, на средства, предупреждающие прикосновение людей к элементам сети, находящимся под напряжением, и средства, которые обеспечивают безопасность, если прикосновение все-таки произошло.

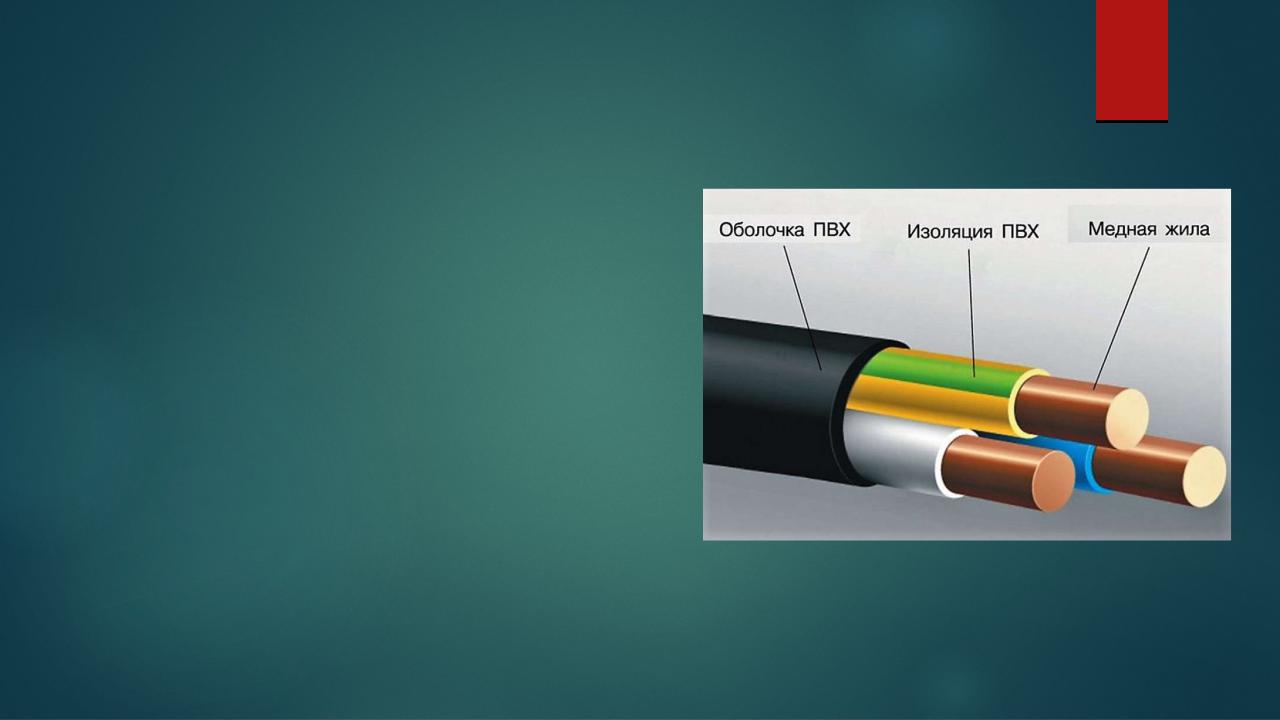

Изоляция токопроводящих частей и ее непрерывный

контрольИзоляция токопроводящих частей - одна из основных мер электробезопасности. Согласно ПУЭ (правилам устройства электроустановок) сопротивление изоляции токопроводящих частей электрических установок относительно земли должно быть не менее 0,5-10 М0м (МегаОм - 1 МОм - 106 Ом.). Различают рабочую, двойную и усиленную рабочую изоляцию.

Рабочей называется изоляция, обеспечивающая нормальную работу электрической установки и защиту персонала от поражения электрическим током. Двойная изоляция, состоящая из рабочей и дополнительной, используется в тех случаях, когда требуется обеспечить повышенную электробезопасность оборудования (например, ручного электроинструмента, бытовых электрических приборов и т.д.). Сопротивление двойной изоляции должно быть не менее 5 МОм, что в 10 раз превышает сопротивление обычной рабочей. В ряде случаев рабочую изоляцию выполняют настолько надежно, что ее электросопротивление составляет не менее 5 МОм и потому она обеспечивает такую же защиту от поражения током, как и двойная. Такую изоляцию называют усиленной рабочей изоляцией.

Установка оградительных устройств

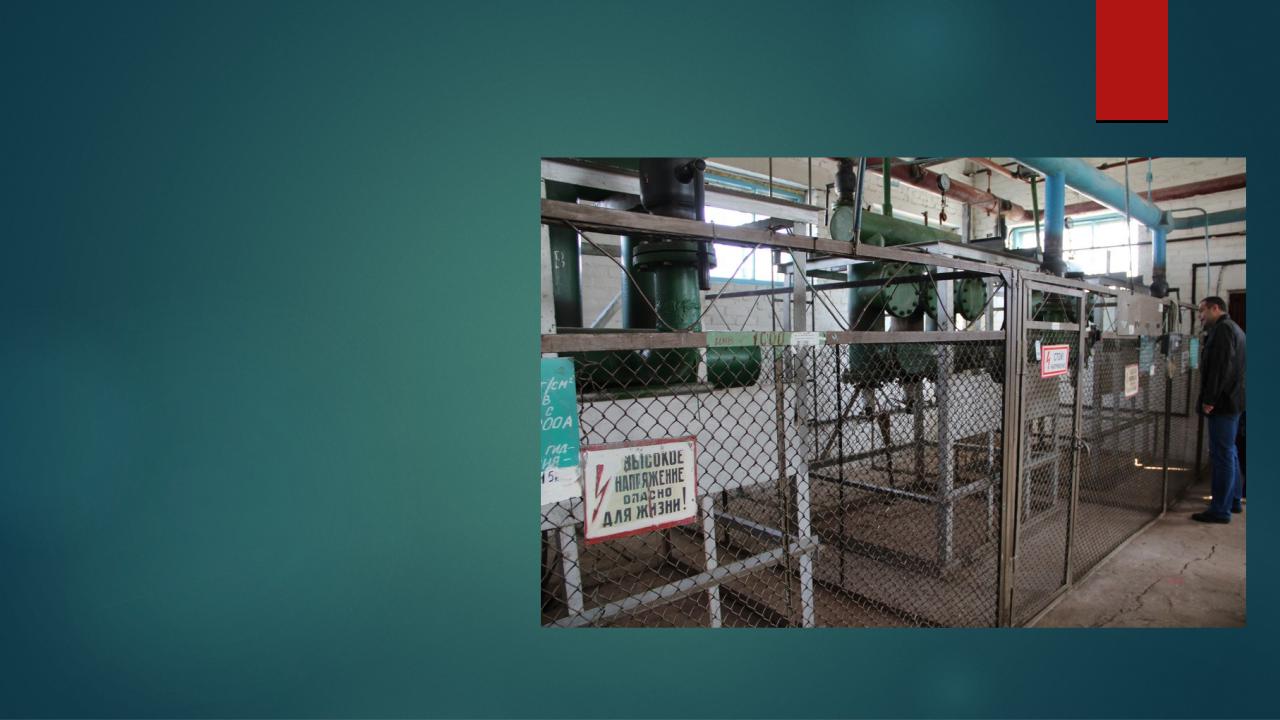

Неизолированные токопроводящие части электроустановок, работающих под любым напряжением, должны быть надежно ограждены или расположены на недоступной высоте, чтобы исключить случайное прикосновение к ним человека. Конструктивно ограждения изготавливают из сплошных металлических листов или металлических сеток.

Предупредительная сигнализация и блокировки

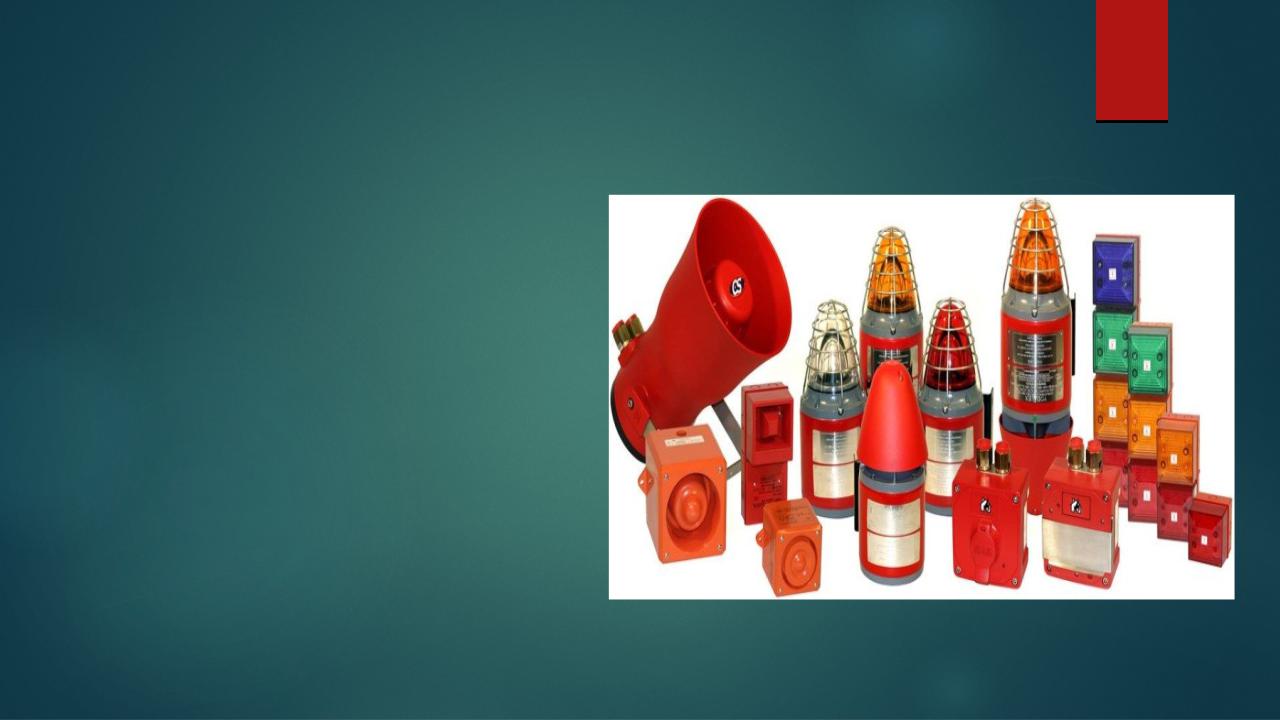

Для предупреждения об опасности поражения электрическим током используют различные звуковые, световые и цветовые сигнализаторы, устанавливаемые в зонах видимости и слышимости персонала. Кроме того, в конструкциях электроустановок предусмотрены блокировки - автоматические устройства, с помощью которых преграждается путь в опасную зону или предотвращаются неправильные, опасные для человека действия. Блокировки могут быть механические (стопоры, защелки, фигурные вырезы), электрические или электромагнитные.

Использование знаков безопасности и предупреждающих плакатов

Для информации персонала об опасности служат предупредительные плакаты, которые в соответствии с назначением делятся на предостерегающие, запрещающие, разрешающие и напоминающие. Части оборудования, представляющие опасность для людей, окрашивают в сигнальные цвета и на них наносят знак безопасности (В соответствии с ГОСТом 12.4.026-76 «Цвета сигнальные и знаки безопасности»). Красным цветом окрашивают кнопки и рычаги аварийного отключения электроустановок

Использование малых напряжений

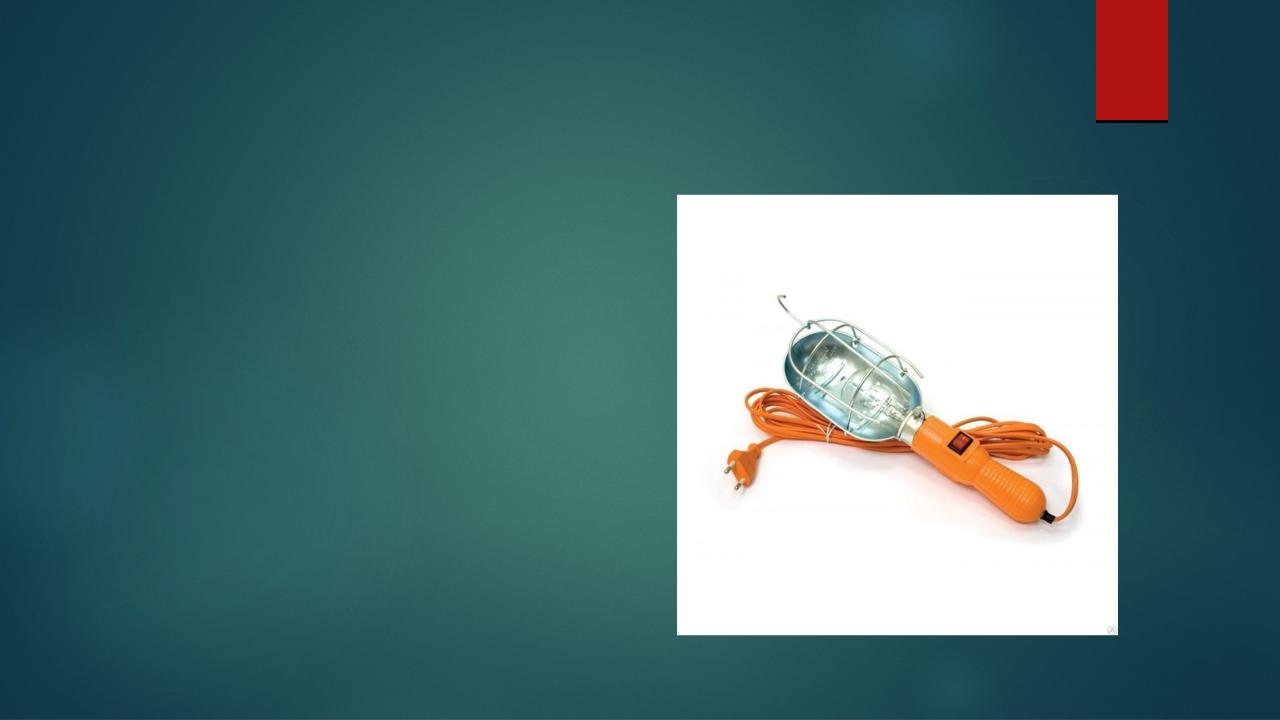

Для уменьшения опасности поражения током людей, работающих с переносным электроинструментом и осветительными лампами, используют малое напряжение, не превышающее 42 В. В ряде случаев, например, при работе в металлическом резервуаре, для питания ручных переносных ламп используют напряжение 12 В

Электрическое разделение сетей

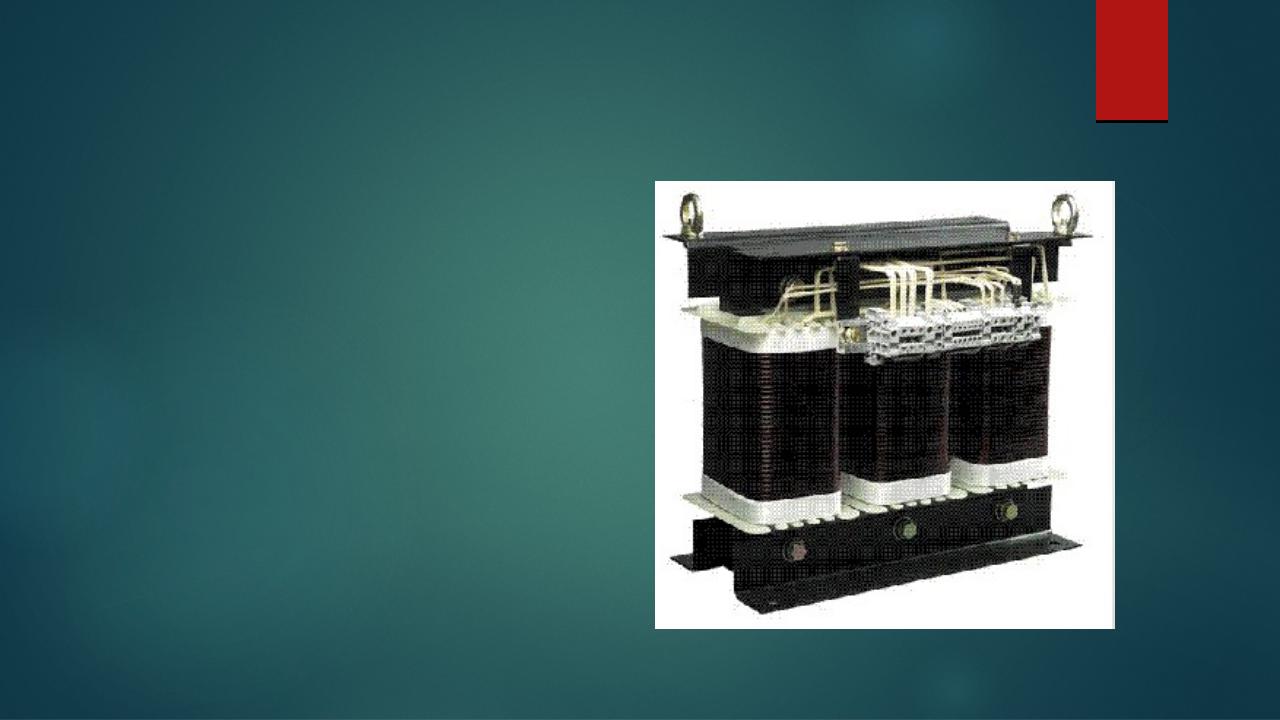

Для повышения безопасности проводят электрическое разделение сетей на отдельные короткие электрически не связанные между собой участки с помощью разделяющих трансформаторов (трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей: двойной или усиленной изоляции, или основной изоляции и защитного экрана). Такие разделенные сети обладают малой емкостью и высоким сопротивлением изоляции. Раздельное питание используют при работе с переносными электрическими приборами, на строительных площадках, при ремонтах да электростанциях и др.

Защитное заземление

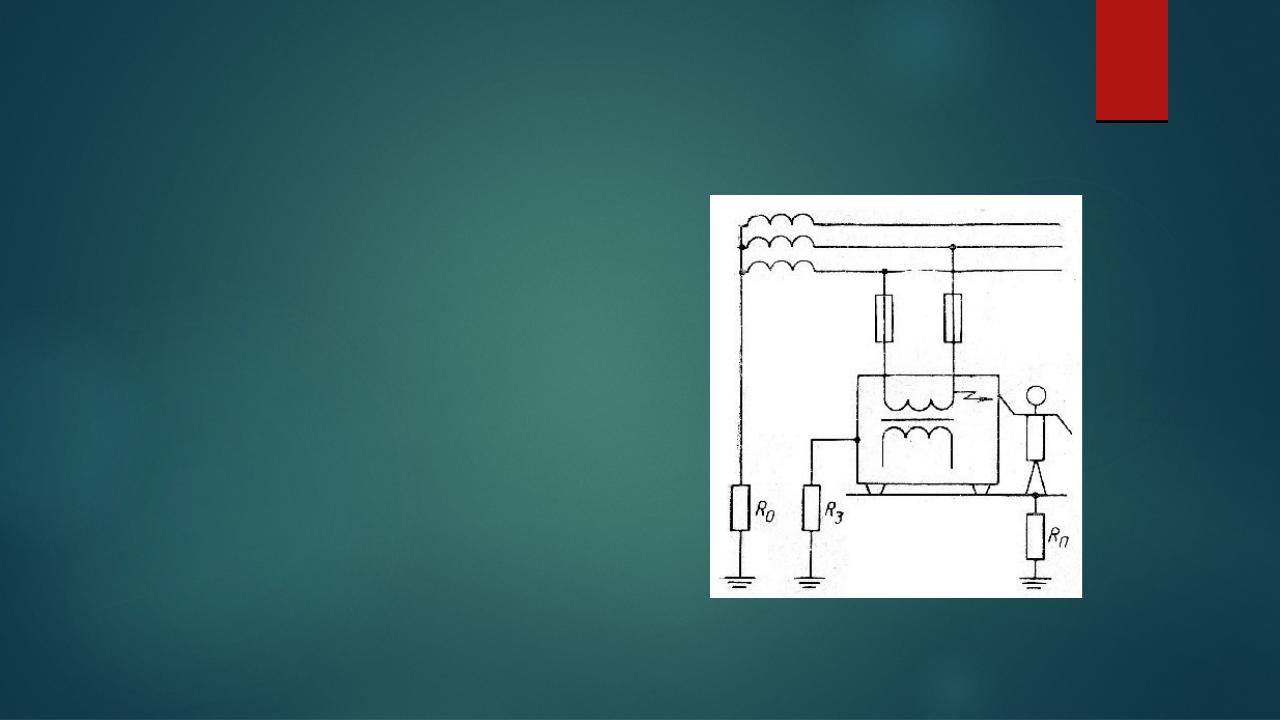

Защитное заземление это преднамеренное электрическое соединение с землёй или её эквивалентом не токоведущих частей электрических установок, которые могут оказаться под напряжением.

Назначение защитного заземления – устранение опасности поражения людей током при появлении напряжения на конструктивных частях оборудования, т.е. при замыкании на корпус.

Принцип действия защитного заземления заключается в снижении до безопасных

значений напряжений прикосновения. Это, как правило, достигается уменьшением потенциала заземляемого оборудования , а также выравниванием потенциала за счёт подъёма потенциала основания, на котором стоит человек, до потенциала близкого по значению к потенциалу заземляемого оборудования.

Область применения защитного заземления - это трёхфазные, трёхпроводные электрические сети напряжением свыше 1000В с любым режимом нейтрали.

Зануление

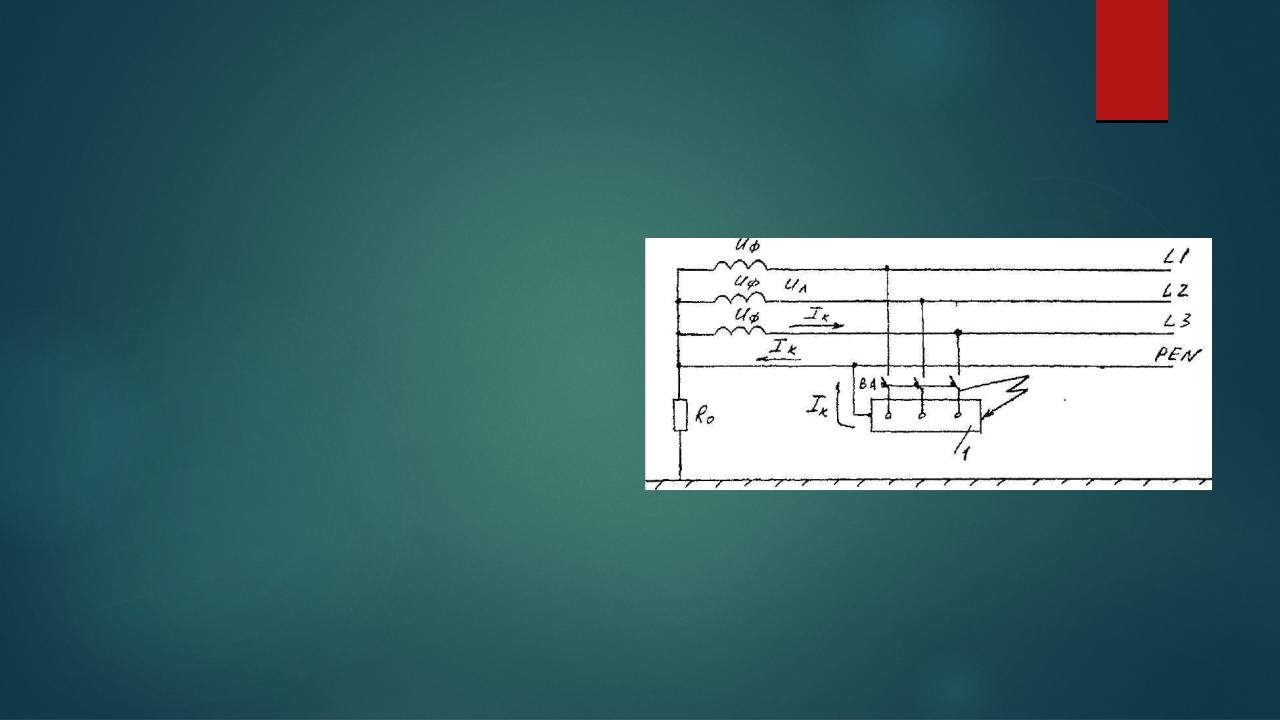

Занулением называется преднамеренное электрическое соединение металлических нетоковедущих частей электроустановки с глухозаземлённой нейтралью обмотки источника тока в 3-х фазных сетях с глухозаземлённой нейтралью, которые могут оказаться под напряжением в результате пробоя изоляции фазного провода на корпус.

Проводник, обеспечивающий указанные соединения зануляемых частей с глухозаземлённой нейтралью источника называется нулевым защитным проводником.

Нулевой защитный проводник отличается от нулевого рабочего проводника, который также соединён с глухозаземлённой нейцтральной точкой источника. Он предназначен для питания рабочим током электроприёмника.

Нулевой рабочий проводник, как правило, имеет изоляцию, равноценную изоляции фазных проводников, а сечение его рассчитывается на длительное прохождение рабочего тока.

Защитное зануление применяют в 3х фазных сетях до 1 кВ с глухозаземленной нейтралью.

Основное назначение защитного зануления – устранение опасности поражения электрическим током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшейся под напряжением вследствие замыкания на корпус за счёт быстрого отключения электроустановки от сети действием защиты.
