2. Снятие диаграммы направленности антенны
Таблица 2
Угол поворота, ° |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
P, мВт |
0,05 |
0,06 |
0,05 |
0,04 |
0,015 |
0,01 |
0 |
0 |
0 |

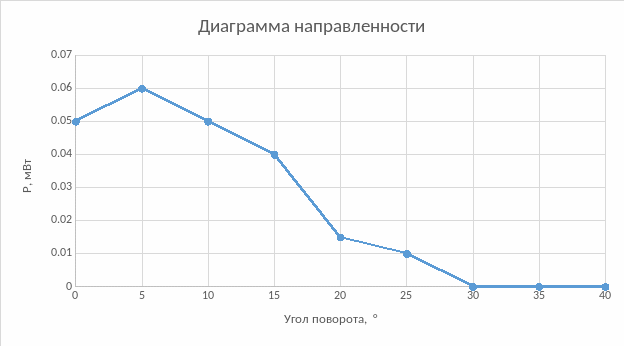

Рисунок 4 – Диаграмма направленности
Из графика видно, что максимальная мощность достигается при повороте антенны на 5°, после чего мощность уменьшается и достигает 0 уже при повороте на 30°.
3. Исследование защитных свойств экранов из различных материалов
Коэффициент экранирования определяется формулой:
где P1 и P2 – значения мощности до экранирования и после соответственно.
Таблица 3
Экран |
P, мВт |
Pср, мВт |
Кэкр |
Нет |
0,08 |
0,08 |
- |
Резина со сложной поверхностью |
0 |
0 |
→ꝏ |
0 |
|||
0 |
|||
Оргстекло |
0,05 |
0,055 |
1,454545 |
0,06 |
|||
0,055 |
|||
Медная сетка (мелкая) |
0 |
0 |
→ꝏ |
0 |
|||
0 |
|||
Кювета из оргстекла с водой |
0 |
0 |
→ꝏ |
0 |
|||
0 |
|||
Защитная ткань 2 |
0,04 |
0,04 |
2 |
0,04 |
|||
0,04 |
|||
Защитная ткань 1 |
0,01 |
0,01 |
8 |
0,01 |
|||
0,01 |
|||
Медная сетка (средняя) |
0,01 |
0,011667 |
6,857143 |
0,01 |
|||
0,015 |
|||
Медная сетка (крупная) |
0,12 |
0,123333 |
0,648649 |
0,12 |
|||
0,13 |
|||
Резина |
0,06 |
0,065 |
1,230769 |
0,07 |
|||
0,065 |
|||
Резина простая, металлизированная |
0 |
0 |
→ꝏ |
0 |
|||
0 |
Из таблицы видно, что наибольшей эффективностью обладают следующие экраны: резина со сложной поверхностью, мелкая медная сетка, кювета из оргстекла с водой, металлизированная резина.
4. Исследование излучения свч печи
Соотношение показаний микроамперметра и соответствующей плотности потока энергии: 1 мкА = 0,35 мкВт/см2.
Таблица 4
X |
Y |
Z |
I, мкА |
ППЭ, мкВт/см2 |
0 |
0 |
25 |
6 |
2,1 |
5 |
0 |
25 |
2 |
0,7 |
10 |
0 |
25 |
1 |
0,35 |
15 |
0 |
25 |
20 |
7 |
20 |
0 |
25 |
15 |
5,25 |
25 |
0 |
25 |
11 |
3,85 |
30 |
0 |
25 |
2 |
0,7 |
35 |
0 |
25 |
2 |
0,7 |
40 |
0 |
25 |
4 |
1,4 |
45 |
0 |
25 |
3 |
1,05 |
50 |
0 |
25 |
7 |
2,45 |
Таблица 5
X |
Y |
Z |
I, мкА |
ППЭ, мкВт/см2 |
0 |
-10 |
25 |
5 |
1,75 |
5 |
-10 |
25 |
3 |
1,05 |
10 |
-10 |
25 |
10 |
3,5 |
15 |
-10 |
25 |
9 |
3,15 |
20 |
-10 |
25 |
8 |
2,8 |
25 |
-10 |
25 |
9 |
3,15 |
30 |
-10 |
25 |
7 |
2,45 |
35 |
-10 |
25 |
4 |
1,4 |
40 |
-10 |
25 |
1 |
0,35 |
45 |
-10 |
25 |
1 |
0,35 |
50 |
-10 |
25 |
5 |
1,75 |
Таблица 6
X |
Y |
Z |
I, мкА |
ППЭ, мкВт/см2 |
5 |
-20 |
25 |
0 |
0 |
5 |
-15 |
25 |
13 |
4,55 |
5 |
-10 |
25 |
5 |
1,75 |
5 |
-5 |
25 |
0 |
0 |
5 |
0 |
25 |
16 |
5,6 |
5 |
5 |
25 |
16 |
5,6 |
5 |
10 |
25 |
23 |
8,05 |
5 |
15 |
25 |
35 |
12,25 |
5 |
20 |
25 |
50 |
17,5 |
