ПЗ6

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ

Кафедра СТ

Звіт про виконання практичної роботи №6

«ДОСЛІДЖЕННЯ РЕГІСТРІВ»

з дисципліни «Комп’ютерна схемотехніка та архітектура комп’ютерів»

Харків 2024

6.1 Мета роботи

Вивчення елементів послідовної логіки різного призначення й набуття навичок у побудові й експериментальному дослідженні регістрів.

6.2 Хід роботи

В ході підготовки до виконання практичного завдання було повторено лекційний матеріал на тему «Регістри зсуву», «Регістри пам'яті» та ін.

6.2.1 Дослідження паралельних регістрів

Дослідити паралельний регістр, побудований на основі синхронних D- тригерів. Конфігурувати в Electronic Workbench схему паралельного регістра.

Подаючи за допомогою кнопки Step на вхід регістра імпульси від генератора слів і спостерігаючи за виходами Q, побудувати діаграми переходів.

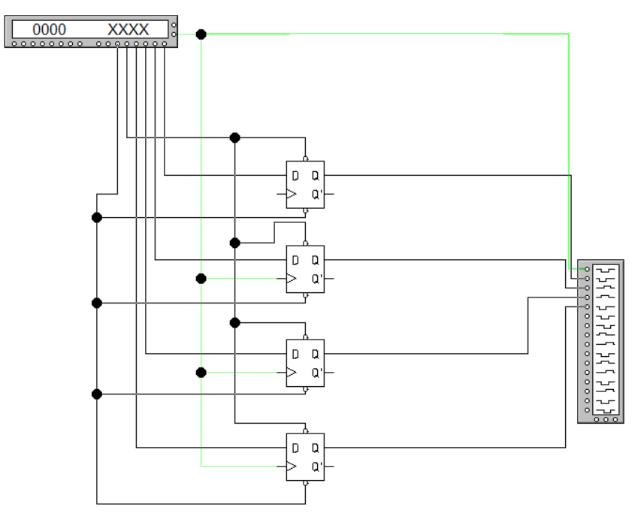

Рисунок 6.1 – Паралельний регістр на основі синхронних D-тригерів

6.2.2 Дослідження зсувних регістрів

Дослідити зсувні регістри, побудовані на основі синхронних D-тригерів. Конфігурувати в Electronic Workbench схеми зсувних регістрів.

Подаючи за допомогою кнопки Step на входи регістрів імпульси від генератора слів і спостерігаючи за виходами Q, побудувати діаграми переходів.

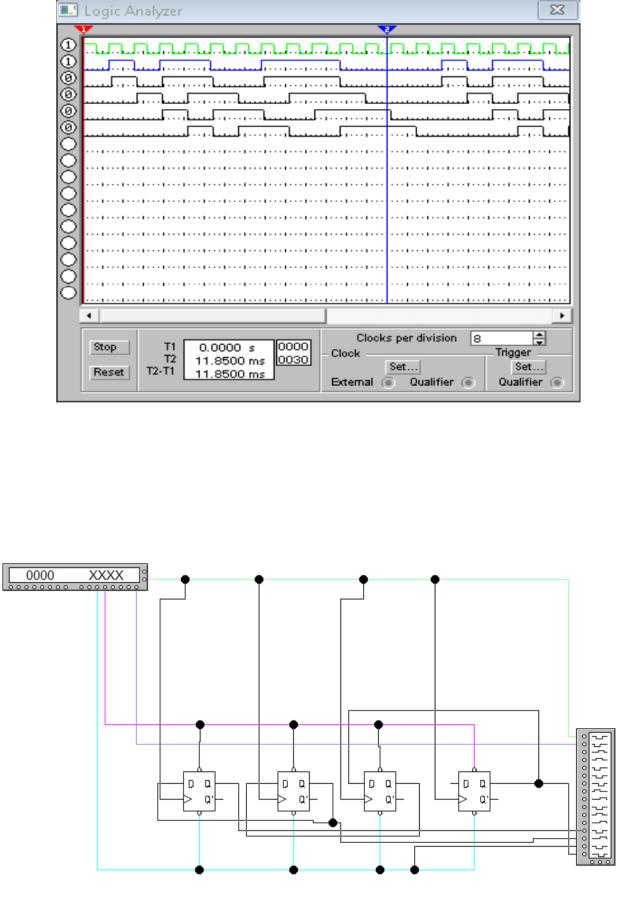

Рисунок 6.2 – Регістр прямого зсуву на основі синхронних D-тригерів

Суть роботи регістра прямого зсуву полягає у тому, що коли на вхід першого тригера подається сигнал, далі результат з першого тригера передається і запишеться в другий тригер, і в результаті відбувається зрушення спочатку записаного результата з тригера Т1 в тригер Т2, з тригера Т2 в тригер Т3 і т.д.

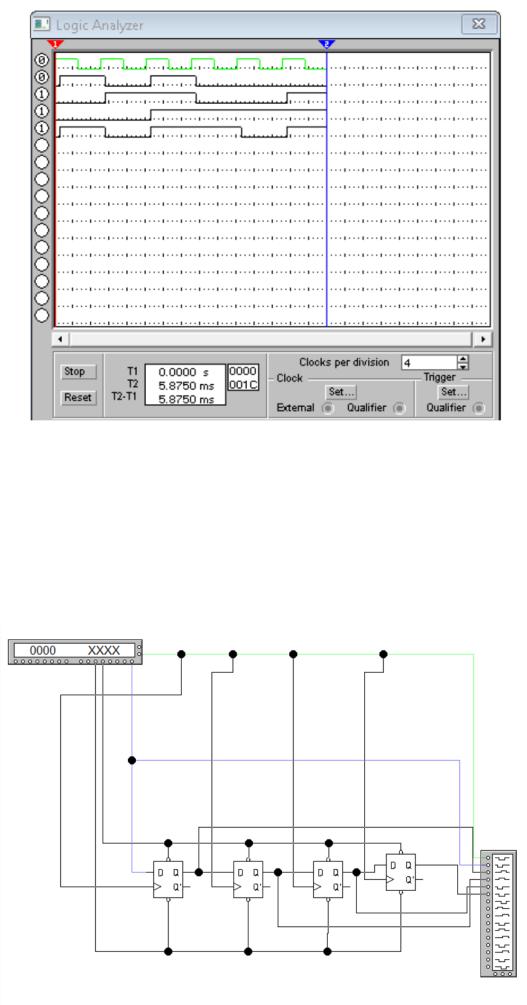

Рисунок 6.3 – Регістр зворотного зсуву на основі синхронних D-тригерів

Регістр зворотного зсуву влаштований таким чином, що сигнал з виходу Q подається на вхід D попереднього тригера. На останній тригер в такому випадку подається сигнал D. У результаті можна сказати, що коли на вхід D останнього тригера подається сигнал, далі результат з останнього тригера передається і запишеться в передостанній, і в результаті відбувається зрушення спочатку записаного результату з тригера Т4 в тригер Т3, з тригера Т3 в тригер Т2 і т.д..

6.2.3 Дослідження лічильників на регістрі зсуву

Дослідити лічильники на регістрі зсуву, побудовані на основі синхронних D- тригерів і JK-тригерів. Конфігурувати в Electronic Workbench схему лічильника.

Подаючи за допомогою кнопки Step на входи регістрів імпульси від генератора слів і спостерігаючи за виходами Q, побудувати діаграми переходів.

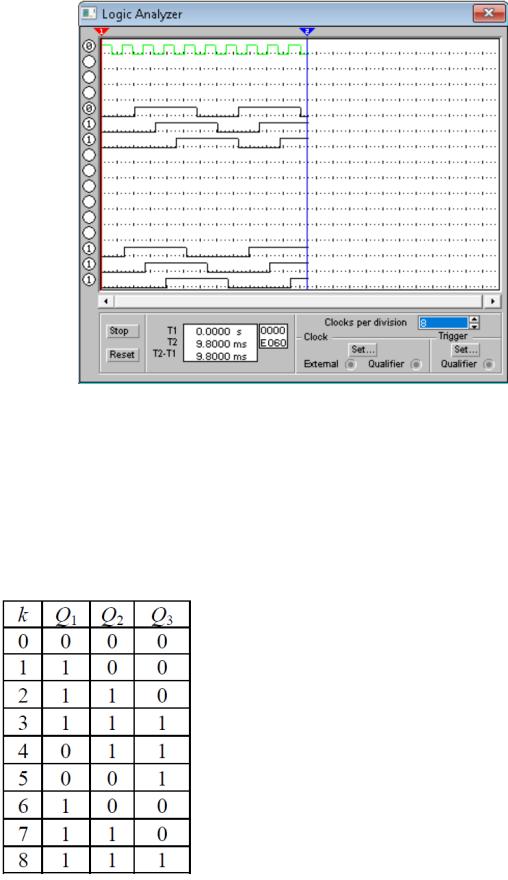

Рисунок 6.3 – Лічильники на регістрі зсуву на основі синхронних D- і JKтригерів

Результат роботи лічильників на регістрі зсуву на основі тригерів синхронних D-тригерів і JK-тригерів збігаються з таблицею станів лічильника, що дозволяє зробити припущення про те, що функціональна схема побудована правильно.

Таблиця 6.1 – Таблиця станів лічильника

6.3 Висновки

Під час виконання практичної роботи було експериментально досліджено роботу паралельних регістрів, регістрів зворотного та прямого зсуву, що

розроблені на основі різних тригерів, вивчено їх властивості, принципи побудови та функціонування. Складено схеми паралельного регістра на основі D-тригерів, зсувних регістрів та лічильника на регістрі зсуву. В ході виконання роботи також було закріплено знання та практичні навички роботи з тригерами різних видів. Для кожного представленого регістра наведено функціональні схеми у середовищі EWB.
