2.1 Мета роботи:
Навчитися синтезувати комбінаційні схеми по заданій таблиці істинності.
2.2 Хід роботи
В ході підготовки до виконання практичного завдання було повторено лекційний матеріал на тему «Системи логічних елементів», «Синтез комбінаційних схем» та ін.
2.2.1. Дослідити схему, що отримана по таблиці істинності (таблиця 2.1) у методичних вказівках на основі ДДНФ.
Таблиця 2.2 – Задана таблиця істинності
x1 |
x2 |
x3 |
y |
|
|
|
|
|
|
0 |
0 |
0 |
0 |
|
|
|
|
|
|
0 |
0 |
1 |
1 |
|
|
|
|
|
|
0 |
1 |
0 |
0 |
|
|
|
|
|
|
0 |
1 |
1 |
1 |
|
|
|
|
|
|
1 |
0 |
0 |
0 |
|
|
|
|
|
|
1 |
0 |
1 |
0 |
|
|
|
|
|
|
1 |
1 |
0 |
1 |
|
|
|
|
|
|
1 |
1 |
1 |
1 |
|
|
|
|
|

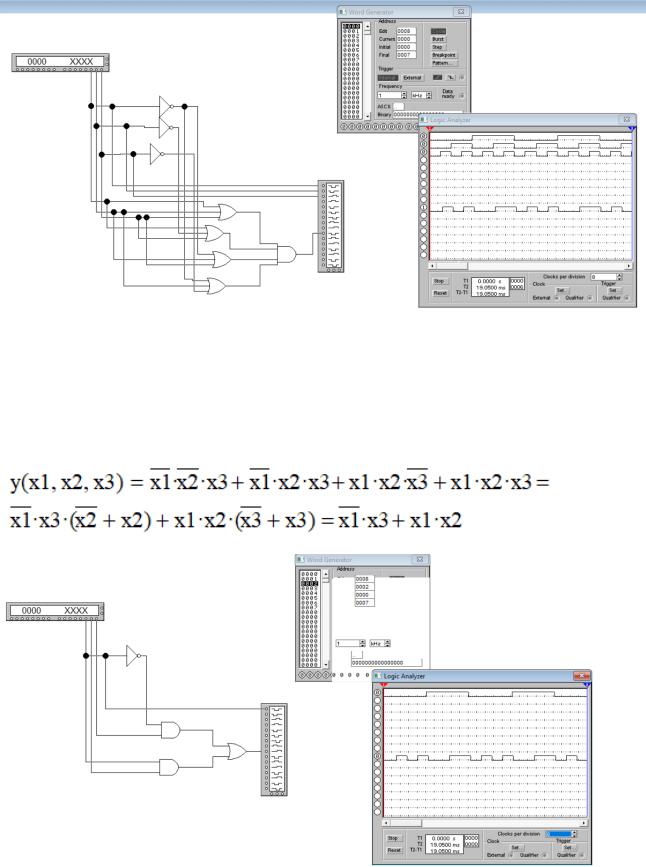

Рисунок 2.1 – Логічна схема на основі ДДНФ
Часова діаграма на логічному аналізаторі співпадає зі значеннями з таблиці істинності, отже схема складена правильно.
2.2.2 Дослідження схеми на основі ДКНФ
Рисунок 2.2 – Логічна схема на основі ДКНФ Часова діаграма на логічному аналізаторі співпадає зі значеннями з таблиці істинності, отже схема складена правильно.
2.2.3 Дослідження мінімізованої схеми
Рисунок 2.3 –Логічна схема для МДНФ
2.2.4 Індивідуальне завдання
Рисунок 2.4 – Логічна схема на основі ДДНФ
Часова діаграма на логічному аналізаторі співпадає зі значеннями з таблиці істинності, отже схема складена правильно.
Рисунок 2.5 – Логічна схема для МДНФ
Часова діаграма на логічному аналізаторі для МДНФ співпадає з відповідної діаграмою для ДДНФ, отже схема складена правильно.
Висновки
Під час виконання практичної роботи було закріплено практичні навички роботи з середовищем EWB шляхом синтезу логічних схем по заданій таблиці істинності. В результаті було досліджено та сконфігуровано
логічні схеми, отримані по таблиці істинності на основі ДДНФ та ДКНФ, після чого їх було мінімізовано за допомогою карт Карно. Отримані дані свідчать про те, що сконструйовані схеми працюють справно.
