Лабораторная работа №1

Исследование на ЭВM характеристик источника постоянного напряжения

Цель работы.

С помощью программы Micro-Cap получить внешние характеристики источников напряжения. Познакомиться с зависимыми источниками.

Рассчитываем зависимость тока I от сопротивления нагрузки R_н в цепи (Рис. 2) и записываем полученные данные в таблицу 1.

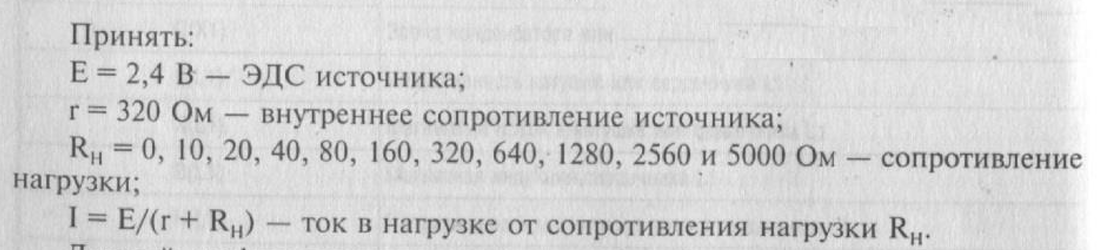

Исходные данный (Рис.1)

Рисунок 1

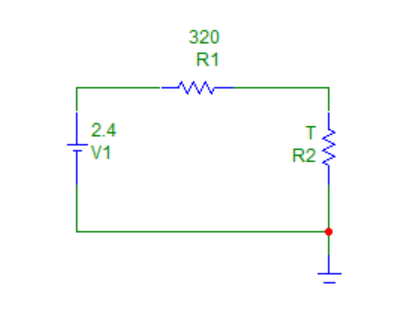

Сбор схемы для исследования источника ЭДС.

Рисунок 2

Таблица 1

Rн, Ом	I, мА	Uн, B	Рист, мВт	РR1, мВт	Рн, мВт	η
0	7.5	0	18	18	0	0
10	7.273	0.073	17.455	16.926	0.529	3
20	7.059	0.141	16.941	15.945	0.997	5.9
40	6.667	0.267	16	14.222	1.778	11.1
80	6	0.48	14.4	11.52	2.88	20
160	5	0.8	12	8	4	33.3
320	3.75	1.2	9	4.5	4.5	50
640	2.5	1.6	6	2	4	66.7
1280	1.5	1.92	3.6	0.72	2.88	80
2560	0.833	2.133	2	0.222	1.778	88.9
5000	0.451	2.256	1.083	0.065	1.018	94

Построение зависимостей I = f(R_н), U_н = f(R_н), Р_ист = f(R_н), Р_R1 = f(R_н), Р_н = f(R_н), η = f(R_н):

Рисунок 3. Зависимость I = f(R_н)

Рисунок 4. Зависимость U_н = f(R_н)

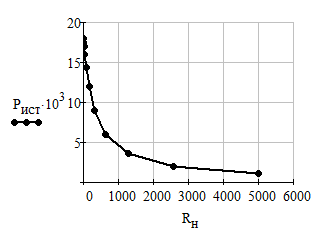

Рисунок 5. Зависимость Р_ист = f(R_н)

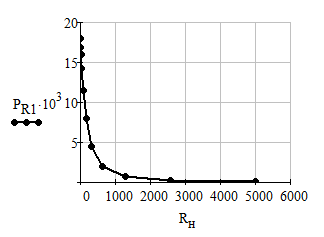

Рисунок 6. Зависимость Р_R1 = f(R_н)

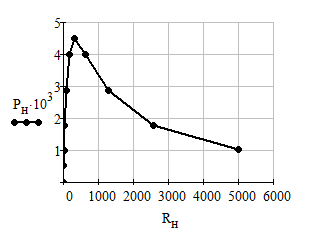

Рисунок 7. Зависимость Р_н = f(R_н),

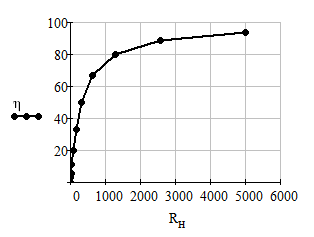

Рисунок 8. Зависимость η = f(R_н)

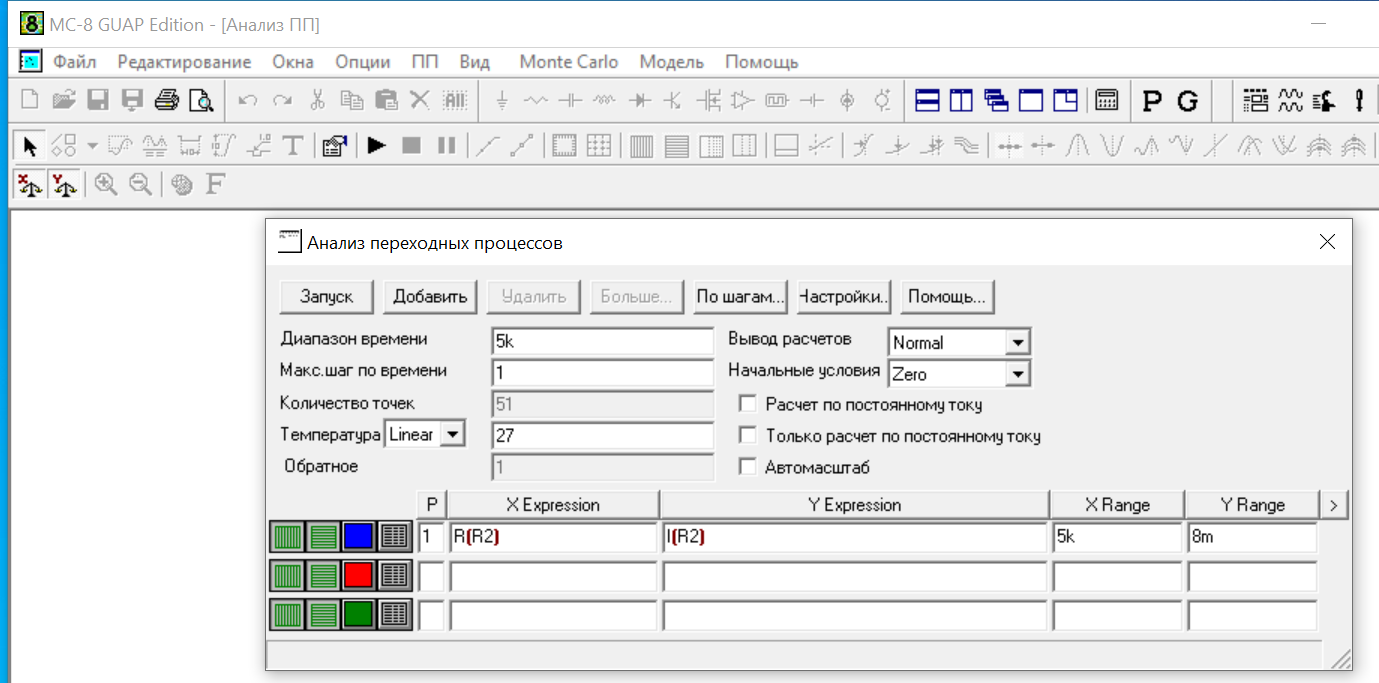

Ввод данных (Рис.9)

Рисунок 9

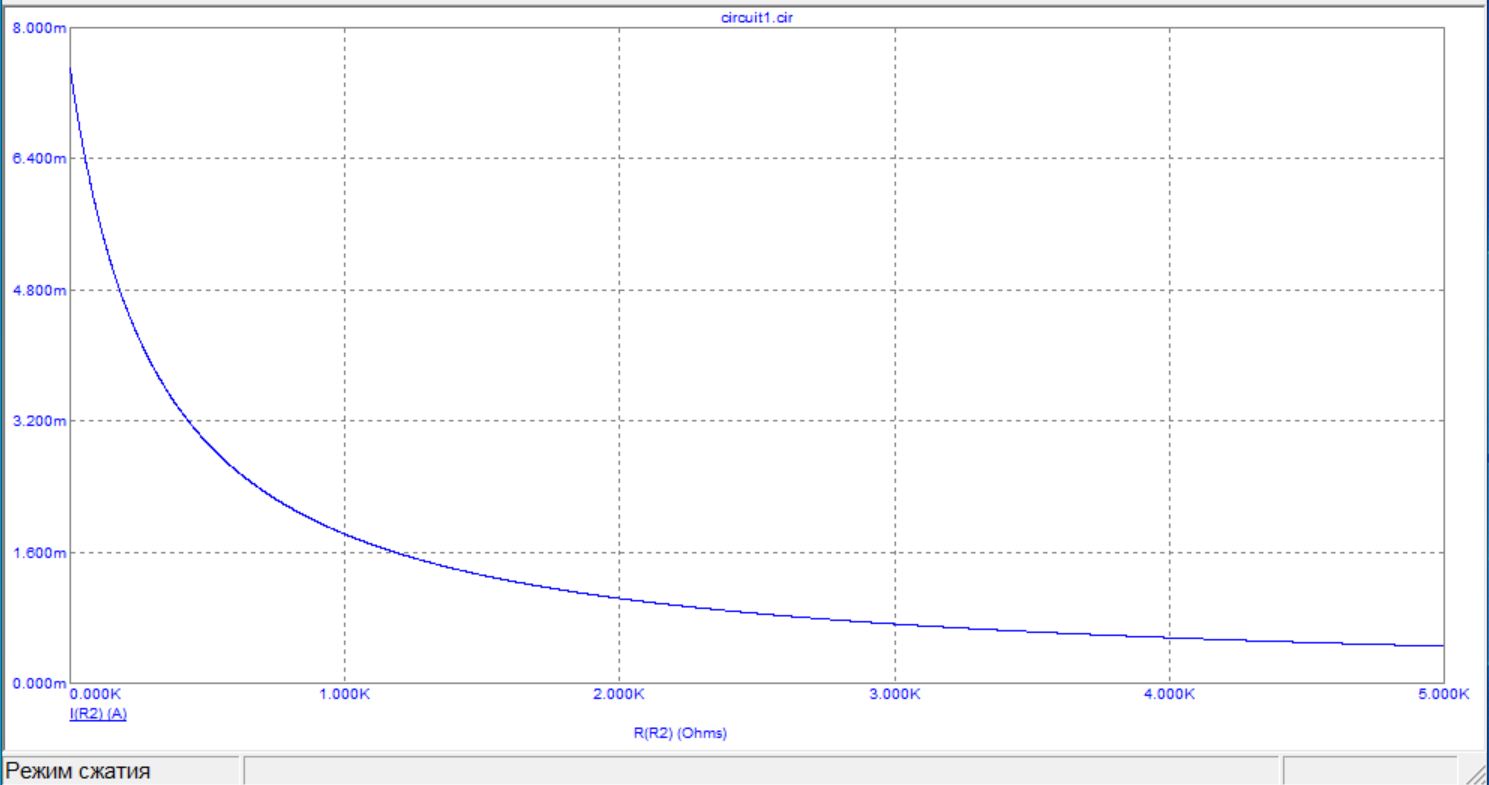

Получен график зависимости тока от сопротивления нагрузки I(R2) (Рис.10)

Рисунок 10

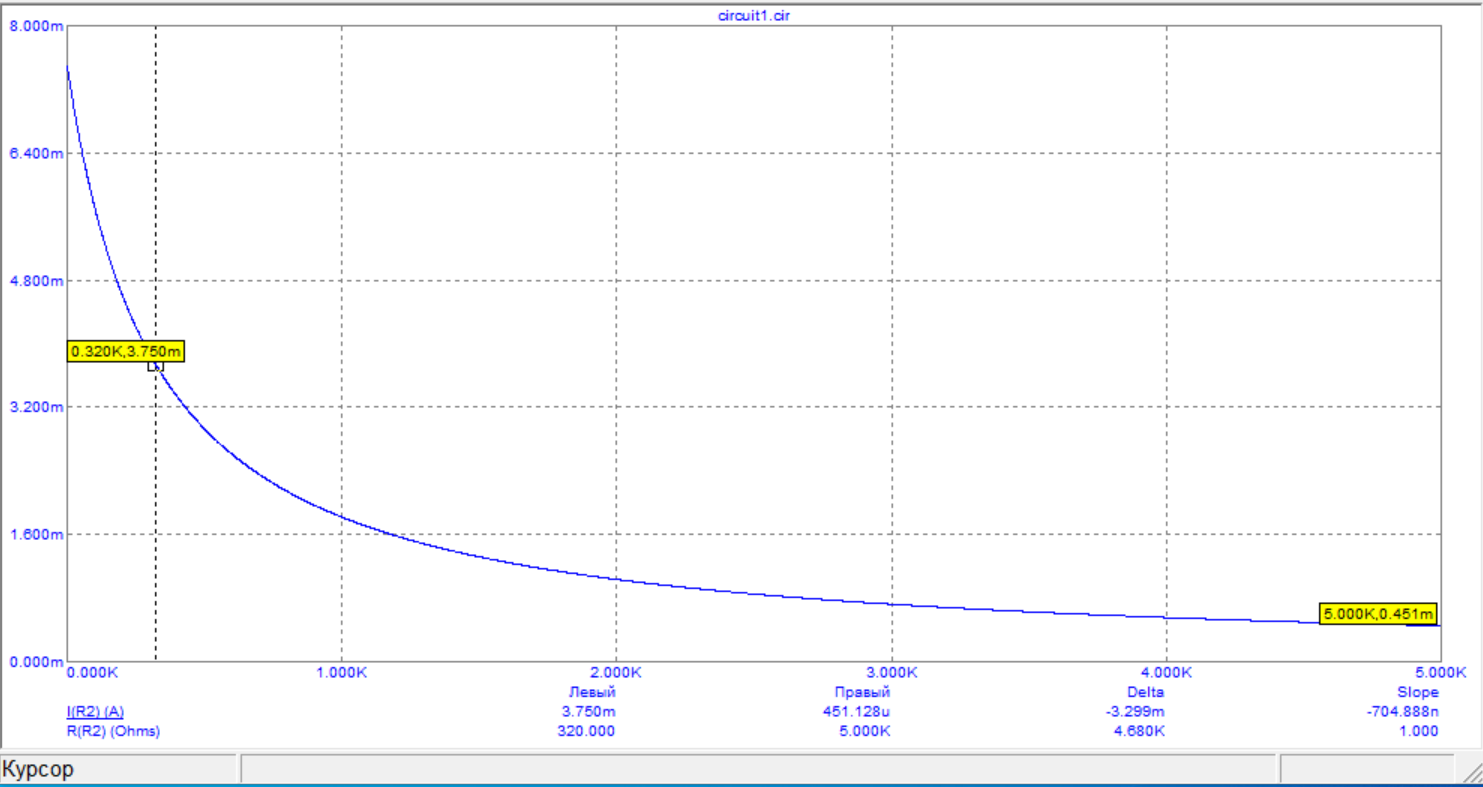

Введем величину источника сопротивления 320 Om и получим координаты запрашиваемой точки. Полученные данные: силу тока и мощность внесем в таблицу 1. (Рис.11)

Рисунок 11

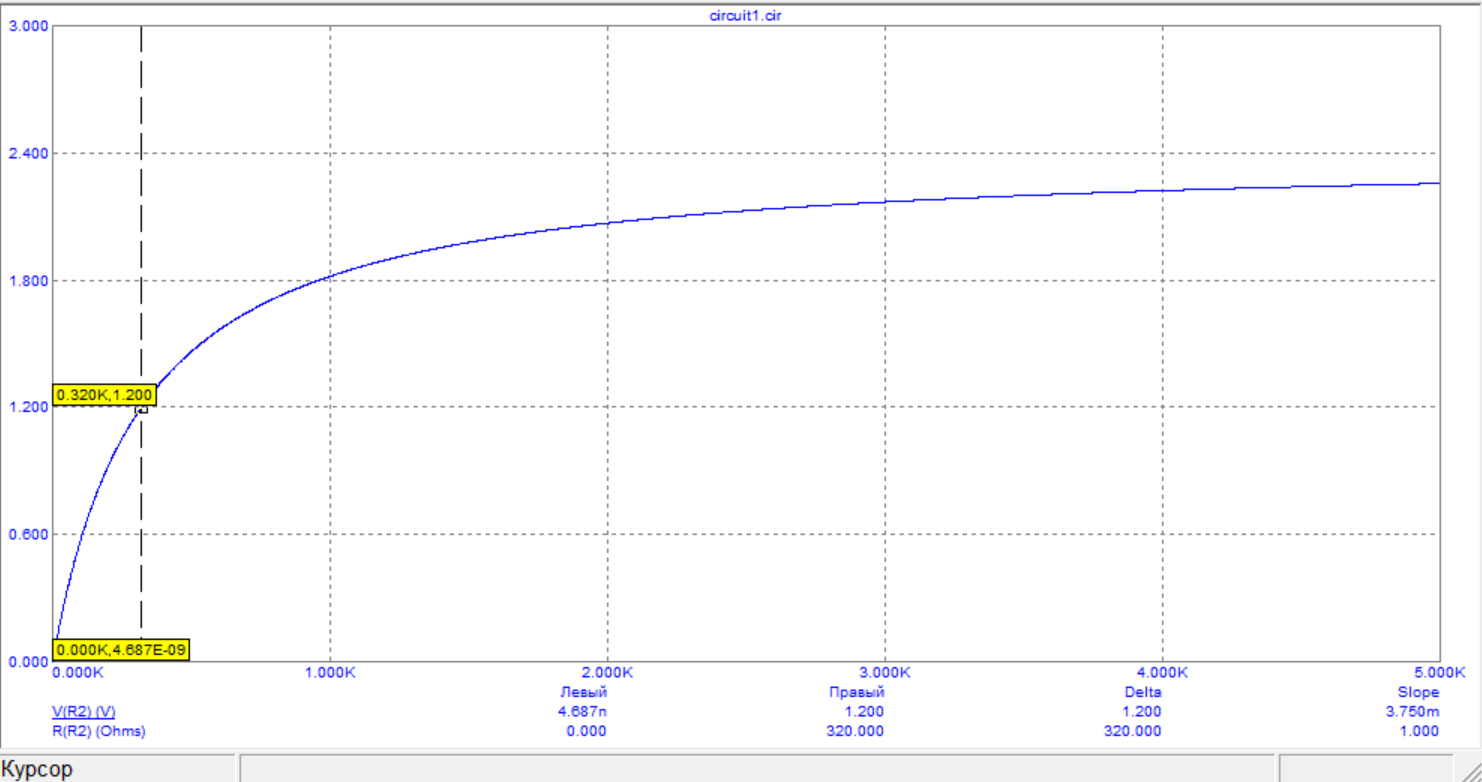

График зависимости напряжения V(R2) от сопротивления нагрузки R2 (Рис.12).

Рисунок 12

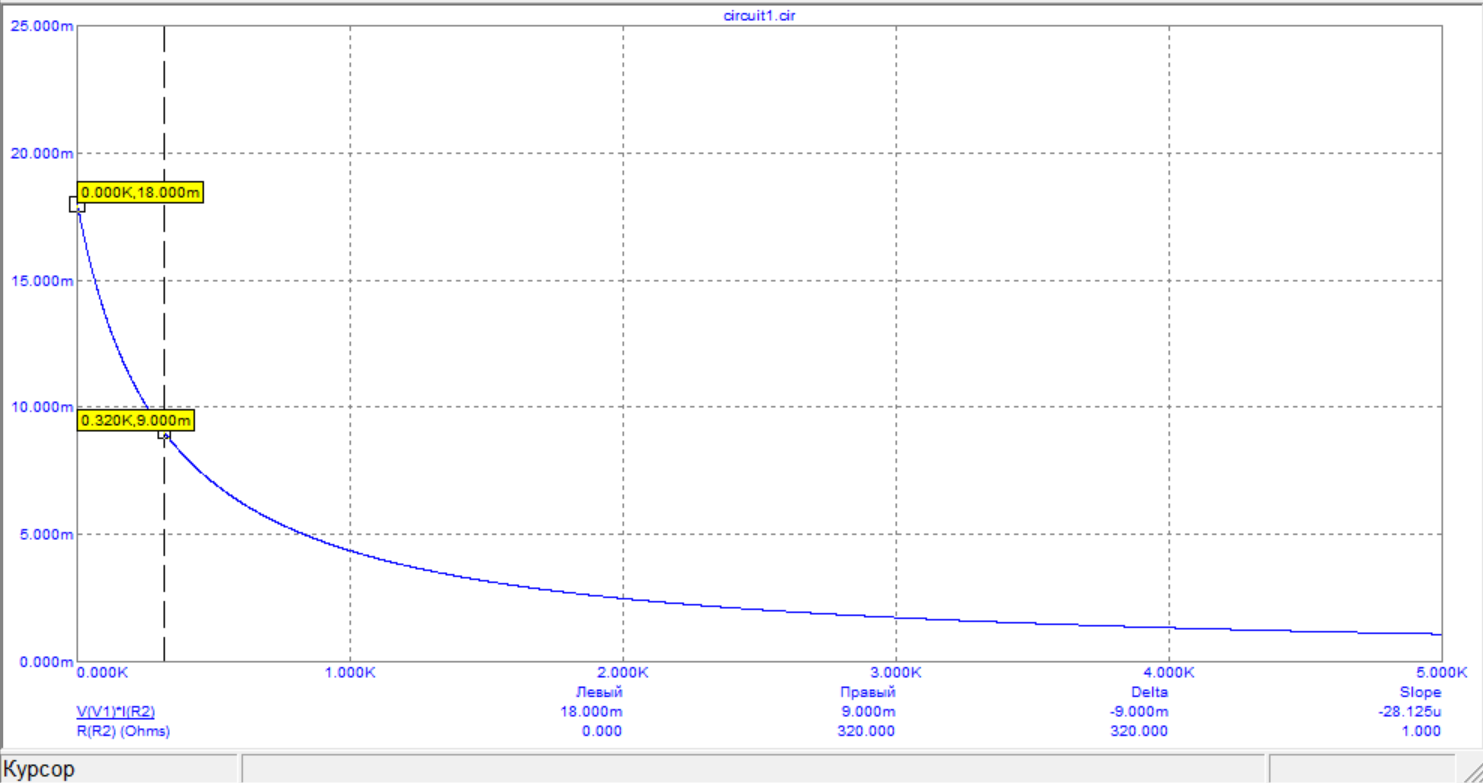

График зависимости мощности источника от сопротивления нагрузки (Рис.13).

Рисунок 13

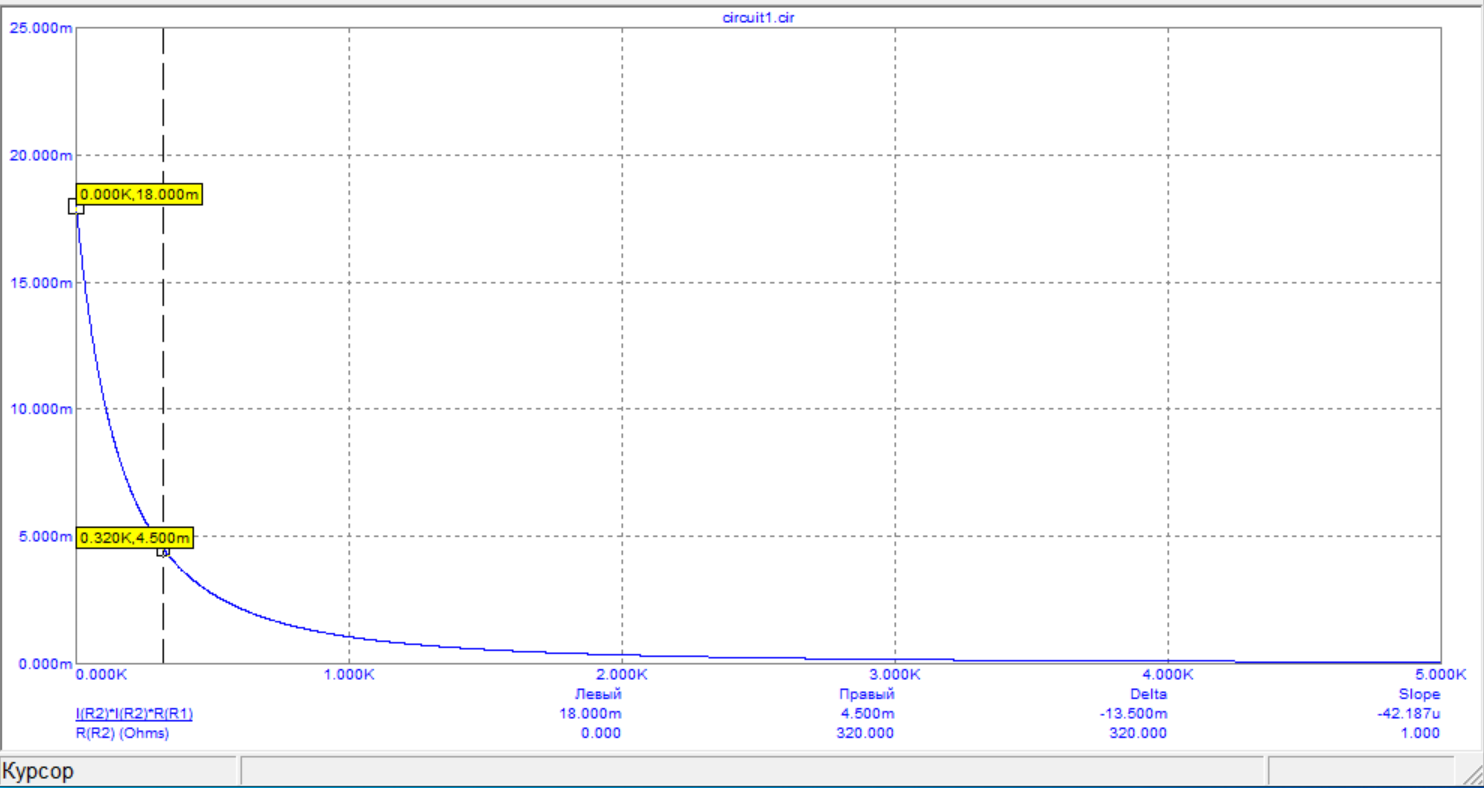

График зависимости мощности, выделяемой на внутреннем сопротивлении источника от сопротивления нагрузки (Рис.14).

Рисунок 14

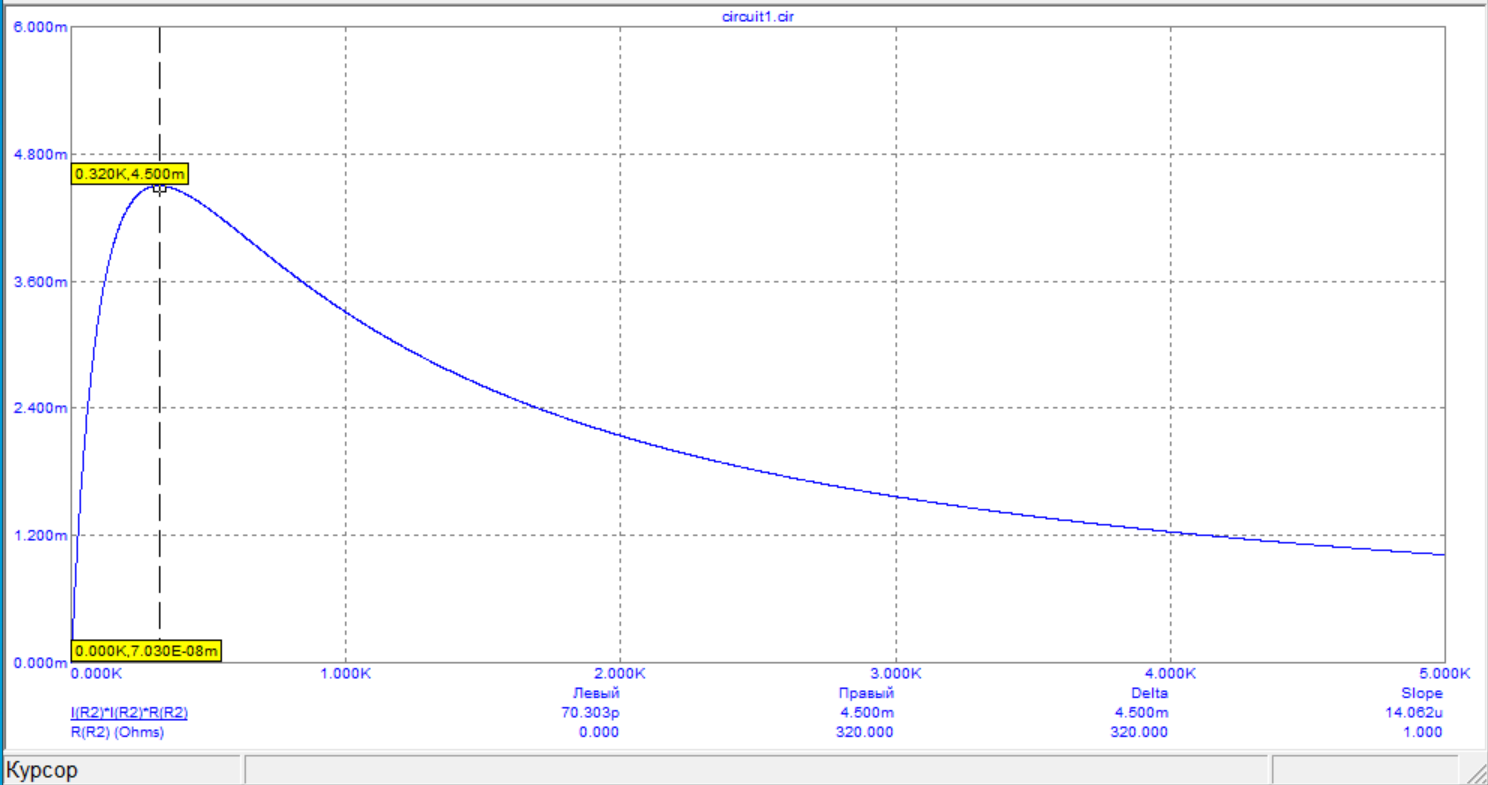

График зависимости мощности, выделяемой на нагрузке от сопротивления нагрузки (Рис.15).

Рисунок 15

Вывод.

В ходе выполнения лабораторной работы проведено исследование характеристик источника напряжения, были рассмотрены зависимые источники.
