6К Вариант 15 / 6K

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»

Кафедра «Электроники»

Отчет по лабораторной работе №6к

по дисциплине «ОКиТПЭС»

на тему: «Исследование разброса параметров радиоэлементов больших гибридных интегральных микросхем»

Вариант №15

Выполнил:

Студент группы

Проверил:

ст. преп. Аринин Олег Вячеславович

Москва 2024

Цель работы

1. Изучение причин и закономерностей отклонений параметров радиоэлементов

2. Изучение статистических характеристик распределения отклонения параметров

3. Определение законов распределения и параметров радиоэлементов на основе результатов их измерений и числовых характеристик статистического распределения разброса параметров

4. Оценка точности полученного результата и стационарности технологического процесса

Ход работы

1. Построение статистического ряда

Берем ограниченную выборку: 100 значений из 301. От 1 до 100.

Рисунок 1 – Исходные данные

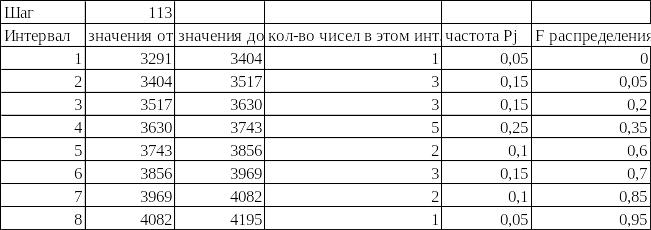

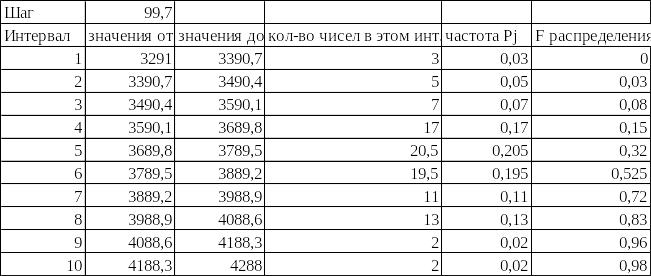

Рисунок 2 - Решение

2. Построение гистограммы и функции распределения

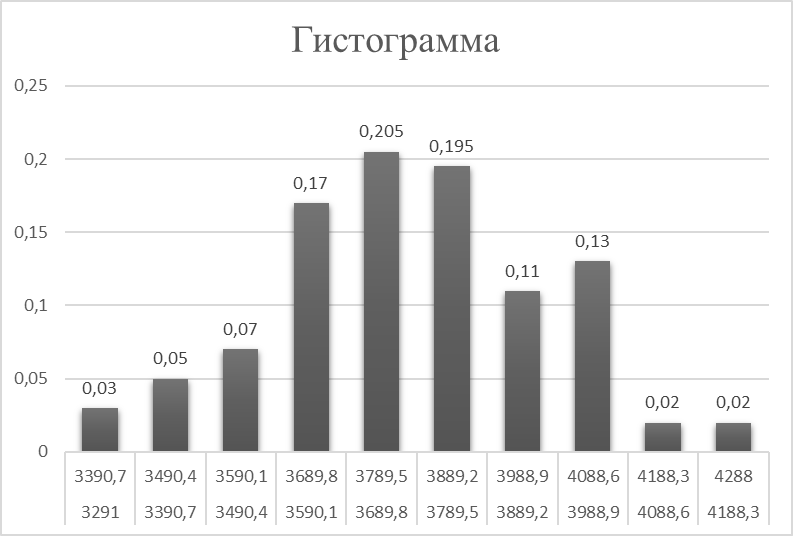

Рисунок 2 – Гистограмма

Рисунок 3 – Функция распределения

3. Построение статистического ряда

Берем ограниченную выборку: 20 значений из 301. С 11 по 20 и с 71 по 80.

Рисунок 4 – Исходные данные для огр. выборки

Рисунок 5 – Решение с огр. Выборкой

3. Построение гистограммы и функции распределения

Рисунок 6 – Гистограмма для огр. выборки

Рисунок 7 – Функция распределения для огр. выборки

5. Проверка значимости различий m_𝑛1 и m_𝑛2

0,251704006

Принимается гипотеза о равенстве средних.

6.Оценка значимость дисперсий

0,783559795

Принимается гипотеза о равенстве дисперсий.

На основании проведенного исследования можно сделать вывод о стационарности технологического процесса производства радиоаппаратуры.

Вывод

Были изучены причины и закономерности отклонений параметров радиоэлементов. Изучены статистические характеристики распределения отклонения параметров. Определили законы распределения параметров радиоэлементов на основе результатов их измерений и числовых характеристик статистического распределения разброса параметров. Провели оценили точность полученного результата и стационарности технологического процесса.
