1. Цель работы.

Целью работы является изучение принципов конструирования печатных

плат для обеспечения заданных электрических и эксплуатационных

характеристик на основе использования типовых материалов и компонентов,

а также элементов САПР EasyEDA.

2. Задание.

Генератор М-последовательности М₁⁴ и М₂⁴ с электронным переключением последовательностей (рис. 2.3). Производство серийное. Предназначен для работы в полевых условиях. Габариты минимальные. Разъем печатный.

Рис 2.3 - Генератор М-последовательности М₁⁴ и М₂⁴ с электронным переключением последовательностей.

3. Выполнение задания

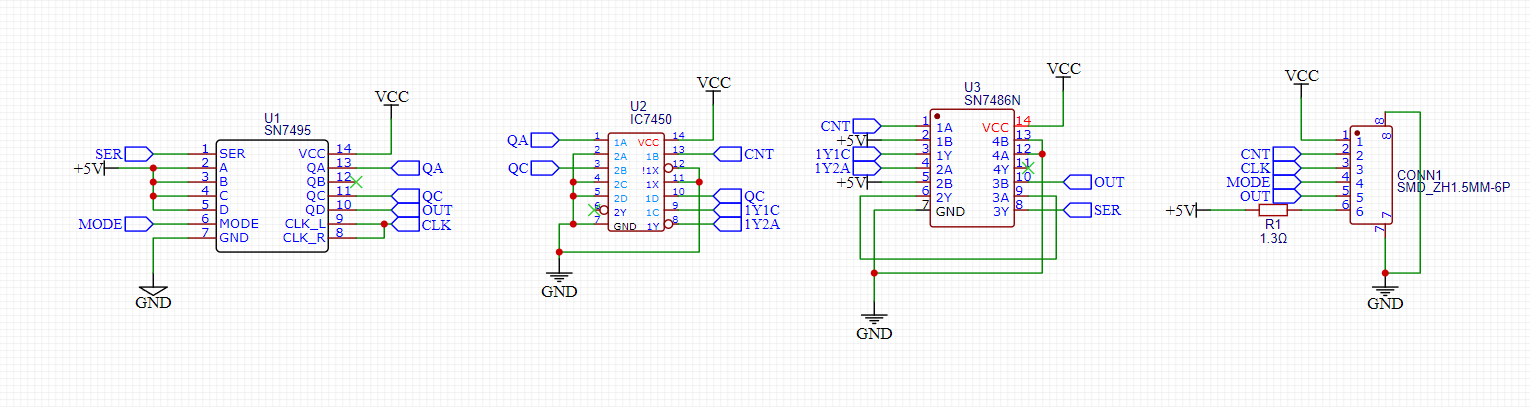

Рис.2 - Схема генератора

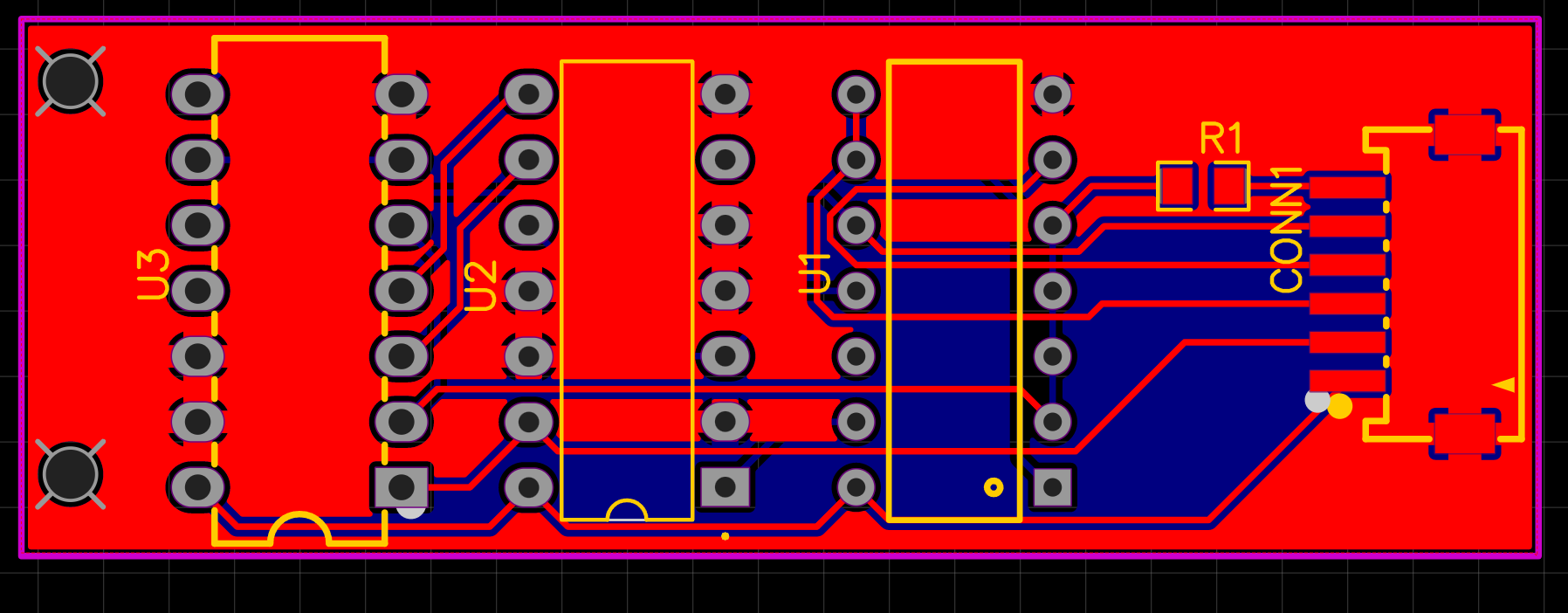

Рис.3 - Верхний слой

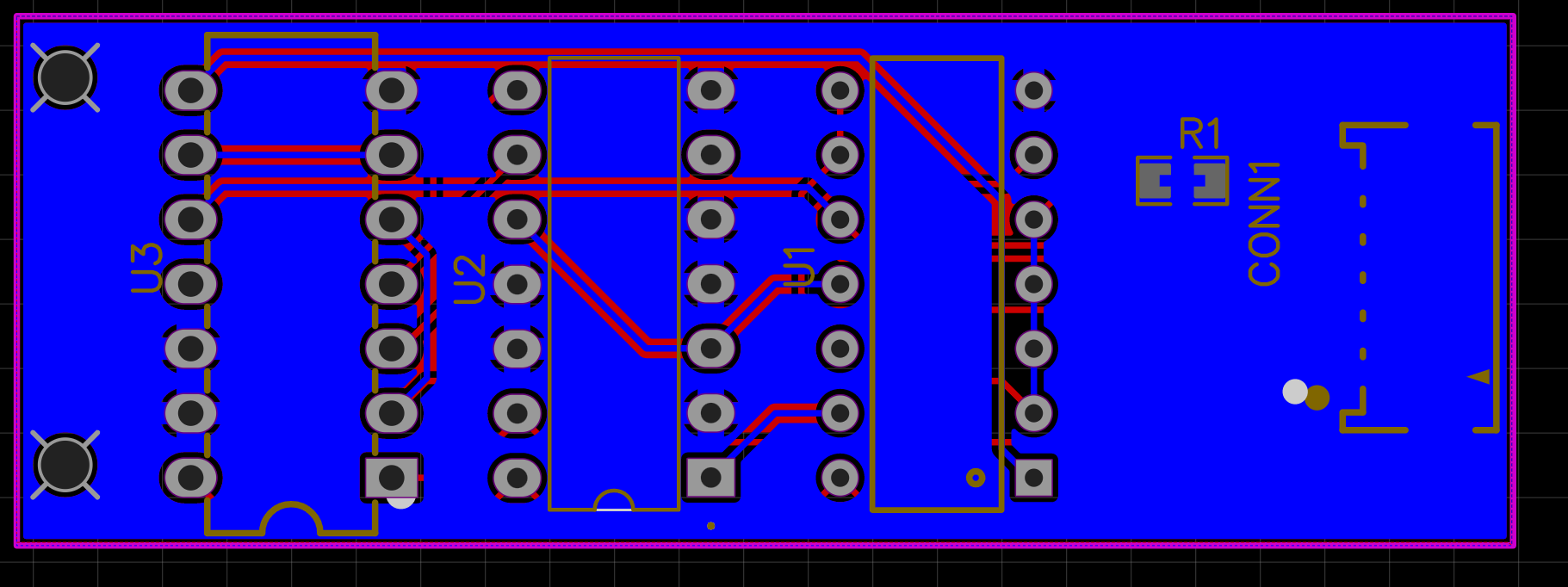

Рис.4 - Нижний слой

Рис. 5 Верхний слой в 3D

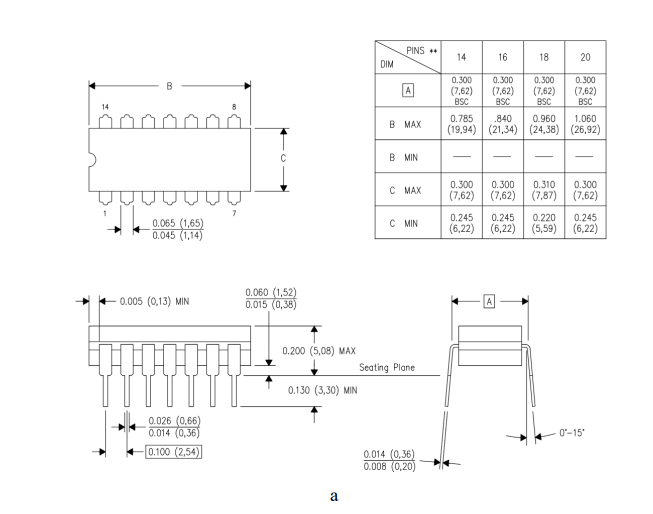

Рис.6 – Чертёж корпусов элементов

1. Метод конструирования - функционально-узловой

2. Способ нанесения изображения на плату - сетчатый трафарет.

3. Способ создания печатных проводников – печатный.

4. Материал основания - фольгированный стеклотекстолит FR4.

5. Ширина соединительных проводников – 0.254 мм.

6. Размер платы 59 мм в ширину и 21 мм в высоту.

7. Используем отверстия, с различным назначением, такие как: механические отверстия, компонентные отверстия и переходные отверстия для реализации печати на обоих слоях платы.
