6К Вариант 10 / 6k

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

──────────────────────────────────────

Факультет СиСС

Кафедра Электроники

ЛАБОРАТОРНАЯ РАБОТА

№ 6К

по дисциплине «ОКиТПЭС» на тему:

«Исследование разброса параметров радиоэлементов больших гибридных

интегральных микросхем»

Вариант №10

Выполнил: студ. гр. Б1

Проверил: Аринин О.В.

(Осенний семестр)

Москва 2024

1. Цель работы.

1) Изучение причин и закономерностей отклонений параметров радиоэлементов

2) Изучение статистических характеристик распределения отклонения параметров

3) Определение законов распределения и параметров радиоэлементов на основе результатов их измерений и числовых характеристик статистического распределения разброса параметров

4) Оценка точности полученного результата и стационарности технологического процесса

n = 100
Мaх.значение	2726
Мин значение	2100
Размах вариаций	626
Среднее значение	2432,47
Оптимальное кол-во интервалов	10
Длина интервала	626
Дисперсия	14332
Стандартное отклонение	119
Доверительный интервал	43,8783
Доверит. интервал Стьюдента	46,1265

2. Ход работы

1.1.Берем ограниченную выборку: 100 значений из 301.

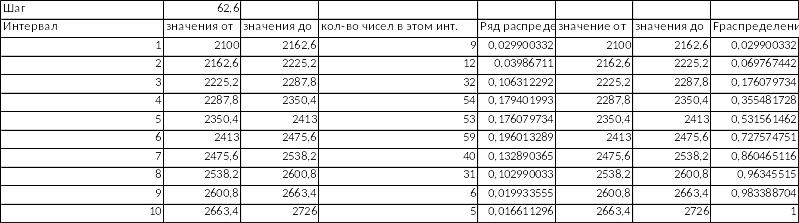

Рис 2. – 10 интервалов для выборки из 100 элементов

2.1.Построим гистограмму для 100 элементов

Статистический ряд 100 элементов

Рис. 3 – гистограмма

График функции вероятности 100 элементов

Рис. 4 – функция распределения

1.2.Берем ограниченную выборку: 20 значений из 301.

n = 20
Мах.значение	2726
Мин значение	2121
Размах вариаций	605
Среднее значение	0
Оптимальное кол-во интервалов	8
Длина интервала	605
Дисперсия	10839
Стандартное отклонение	120
Доверительный интервал	44,1953
Доверит. интервал Стьюдента	46,4598

Рис 5. – исходные данные для n = 20

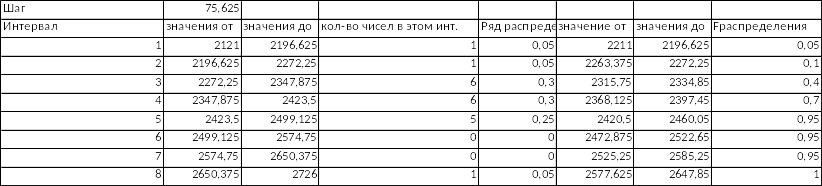

Рис 6. – 8 интервалов для выборки из 20 элементов

2.2.Построим гистограмму для 20 элементов

Статистический ряд 20 элементов

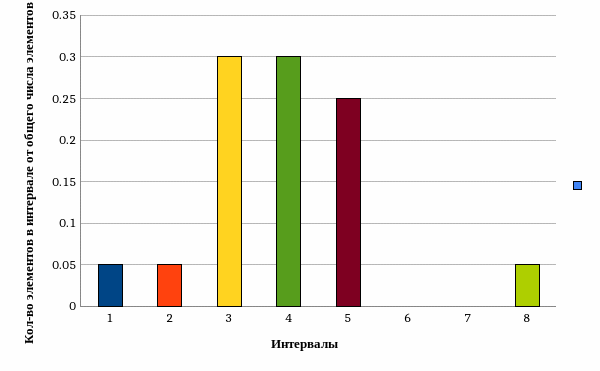

Рис. 7 – гистограмма

График функции вероятности 20 элементов

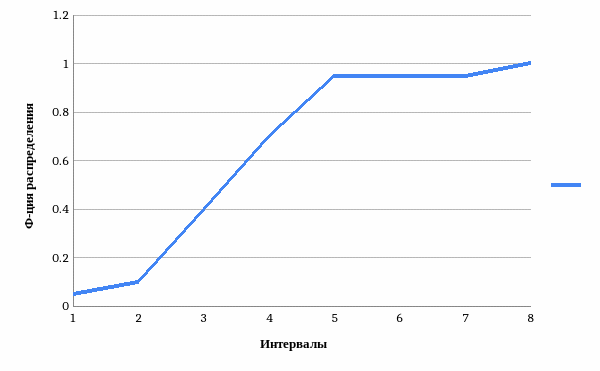

Рис. 8 – функция распределения

3.Проверка на стационарность

t = 0,014269

Если |t| < 𝛽_𝛽;n1+n2-2 , то принимается гипотеза о равенстве средних

𝛽₁₁₈= 1,66

|0,251461 |<1,66 - гипотеза подтверждена

Если, F_{𝛽;n1-1;n2-1} >F_Э , то принимается гипотеза о равенстве дисперсий

F_Э = D₁₀₀ / D₂₀ = 1,32230371

F_{𝛽;n1-1;n2-1} = 1,91

1,91 > 1,32230371- гипотеза подтверждена

4.Значимость дисперсий

D₂₀/D₁₀₀= 0,756255913

Вывод: Были изучены причины и закономерности отклонений параметров радиоэлементов. Изучены статистические характеристики распределения отклонения параметров. Определили законы распределения параметров радиоэлементов на основе результатов их измерений и числовых характеристик статистического распределения разброса параметров. Провели оценили точность полученного результата и стационарности технологического процесса
