2К Вариант 4 / 2k

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное

государственное бюджетное образовательное

учреждение высшего образования

«Московский технический университет

связи и информатики»

────────────────────────────────────

ЛАБОРАТОРНАЯ РАБОТА №2К

по дисциплине «ОКиТПЭС»

на тему:

«Проектирование печатных плат блоков РЭА из интегральных микросхем с элементами САПР»

Выполнил: студ. гр. Б2

Проверил: ст. преподаватель

Аринин О. В.

(Осенний семестр)

Москва 2024

1. Цель работы.

Целью работы является изучение принципов конструирования печатных

плат для обеспечения заданных электрических и эксплуатационных

характеристик на основе использования типовых материалов и компонентов,

а также элементов САПР EasyEDA.

2. Задание.

Приемник информации с последовательной 8-разрядной шиной данных

(рис. 1). Производство опытное. Габариты минимальные. Разъем штыревой.

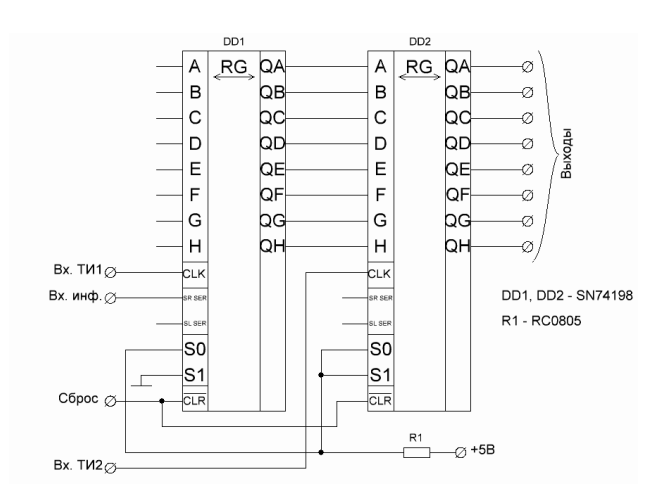

Рис.1

3. Выполнение задания

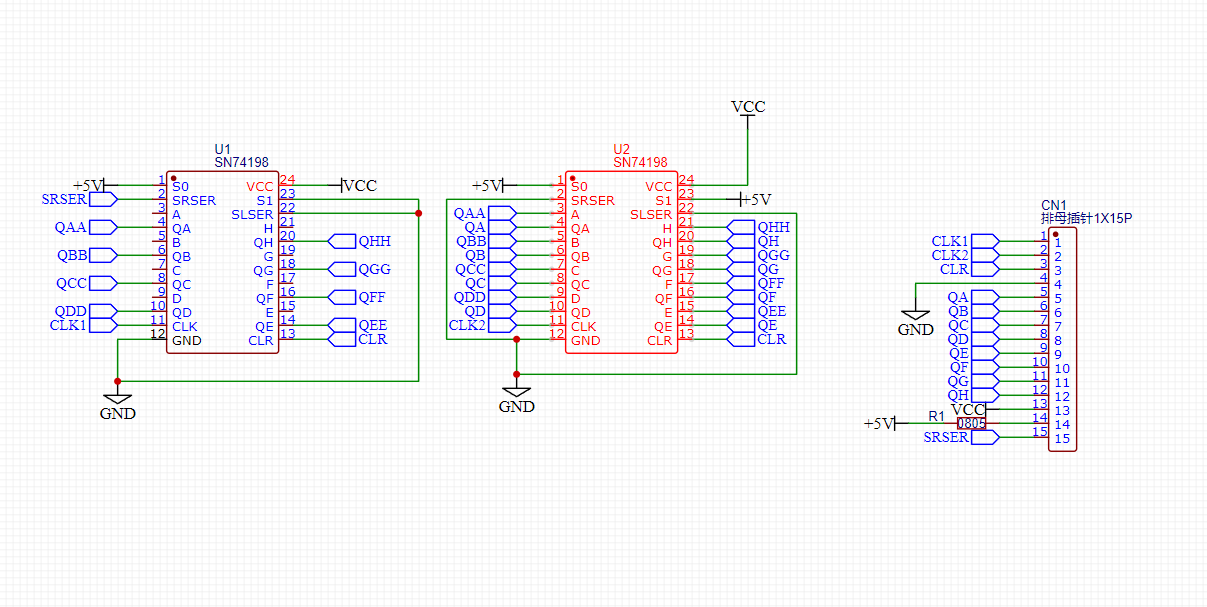

Рис.2 - Схема приёмника

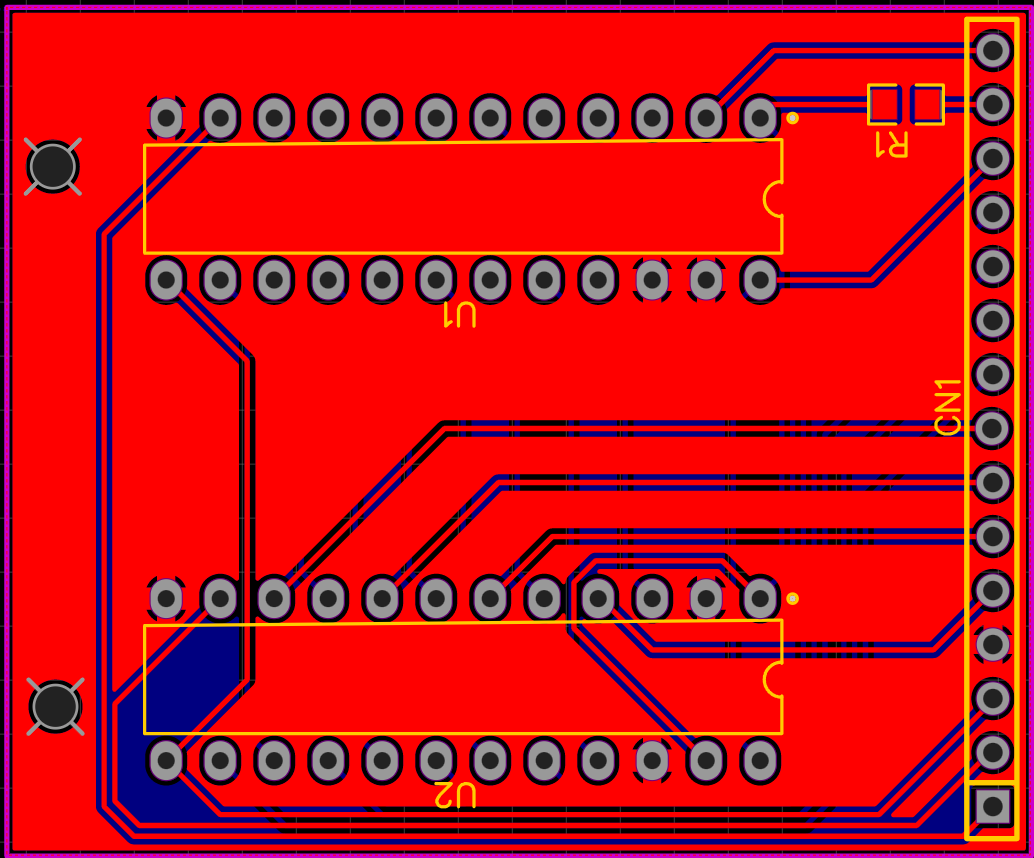

Рис.3 - Верхний слой

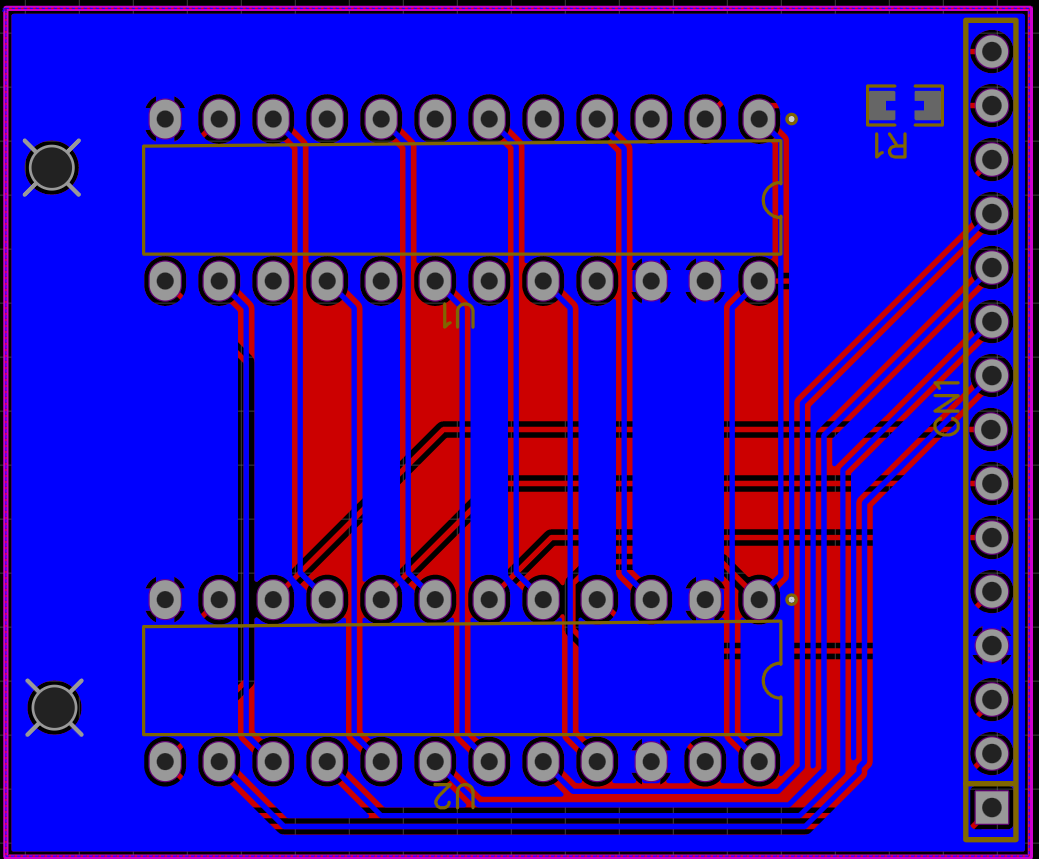

Рис.4 - Нижний слой

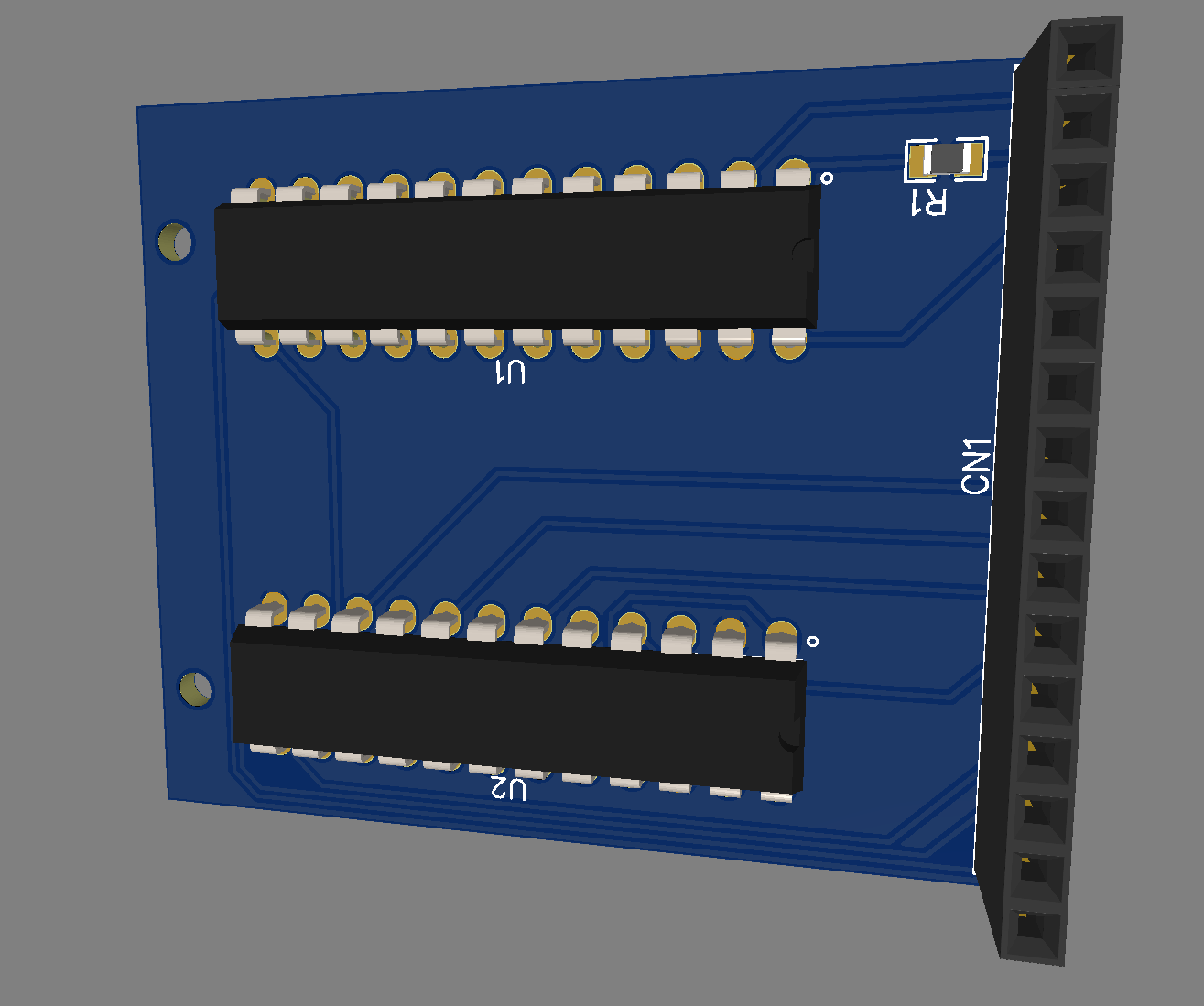

Рис. 5 Верхний слой в 3D

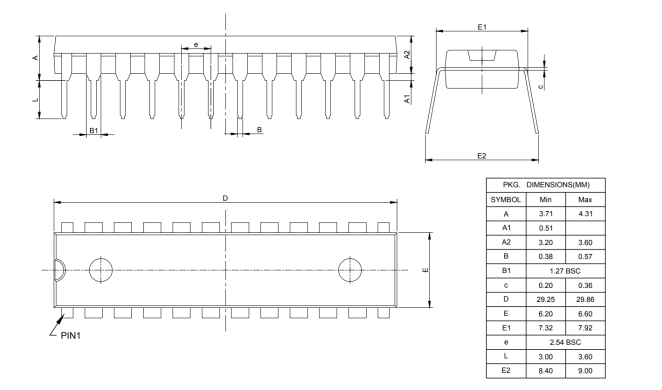

Рис.6 – Чертёж корпусов элементов

1. Метод конструирования - функционально-узловой

2. Способ нанесения изображения на плату - шелкография.

3. Способ создания печатных проводников – комбинированый.

4. Материал основания - фольгированный стеклотекстолит FR4.

5. Ширина соединительных проводников – 0.254 мм.

6. Размер платы 48 мм в ширину и 40 мм в высоту.

7. Используем отверстия, с различным назначением, такие как: механические отверстия, компонентные отверстия и переходные отверстия для реализации печати на обоих слоях платы.
