1. Цель работы.

Целью работы является изучение принципов конструирования печатных

плат для обеспечения заданных электрических и эксплуатационных

характеристик на основе использования типовых материалов и компонентов,

а также элементов САПР KiCAD.

2. Задание.

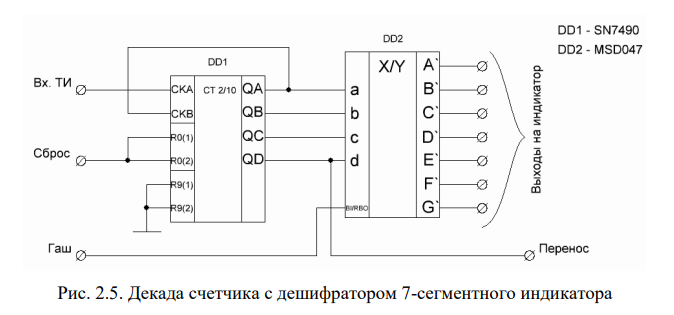

Декада счетчика с дешифратором для 7-сегментного индикатора (рис. 2.5). Крупносерийное производство. Габариты минимальные. Разъем печатный.

3. Выполнение задания

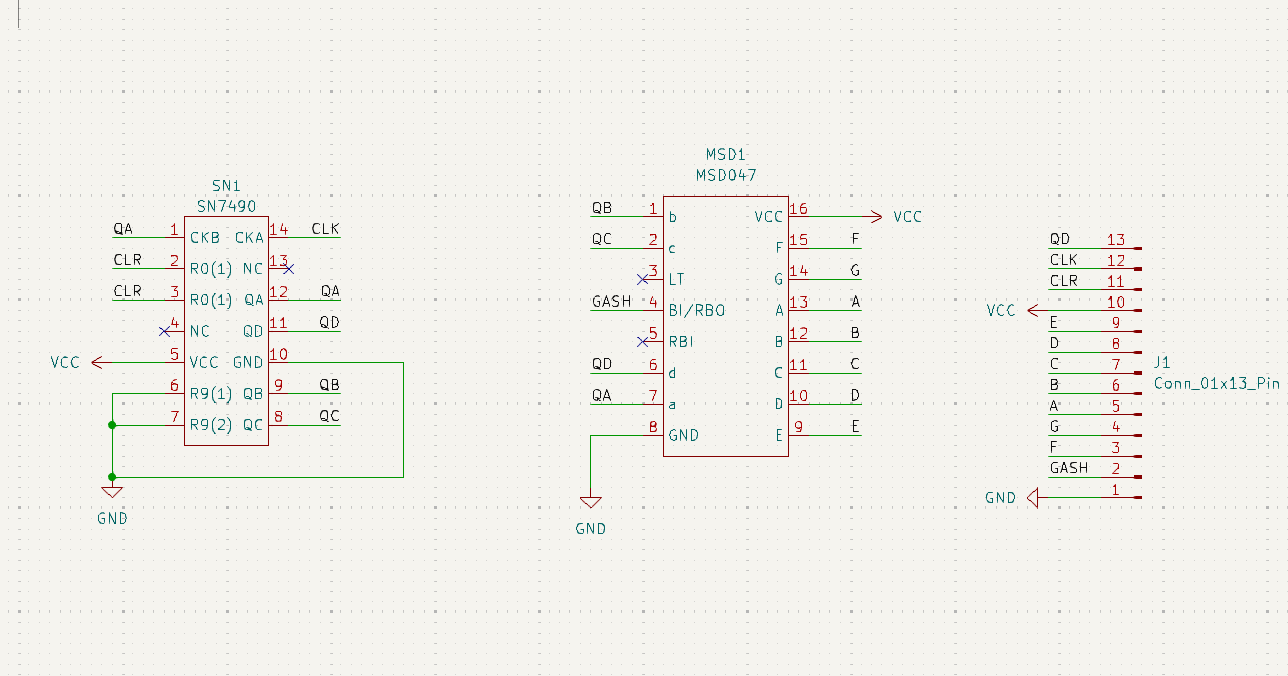

Рис.2 - Схема счетчика

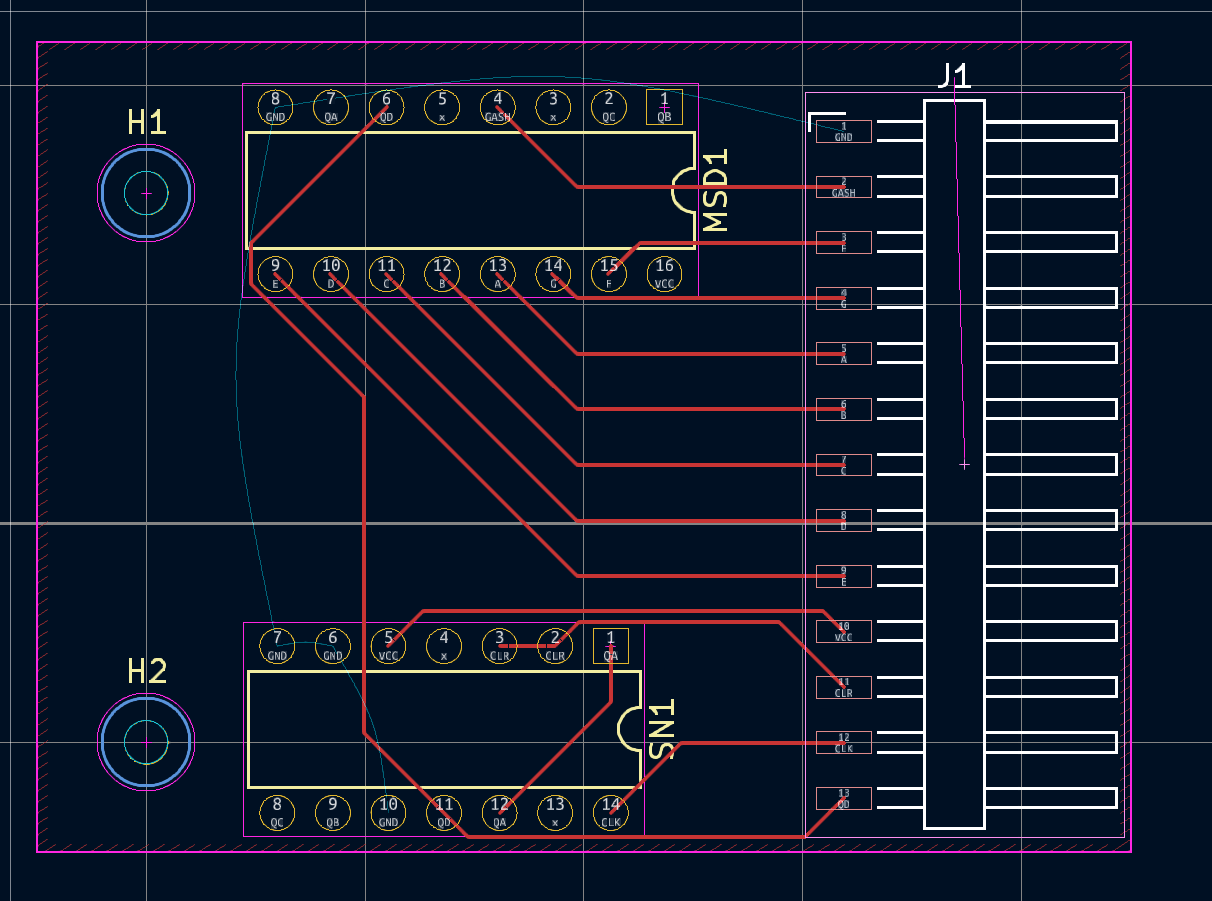

Рис.3 - Верхний слой

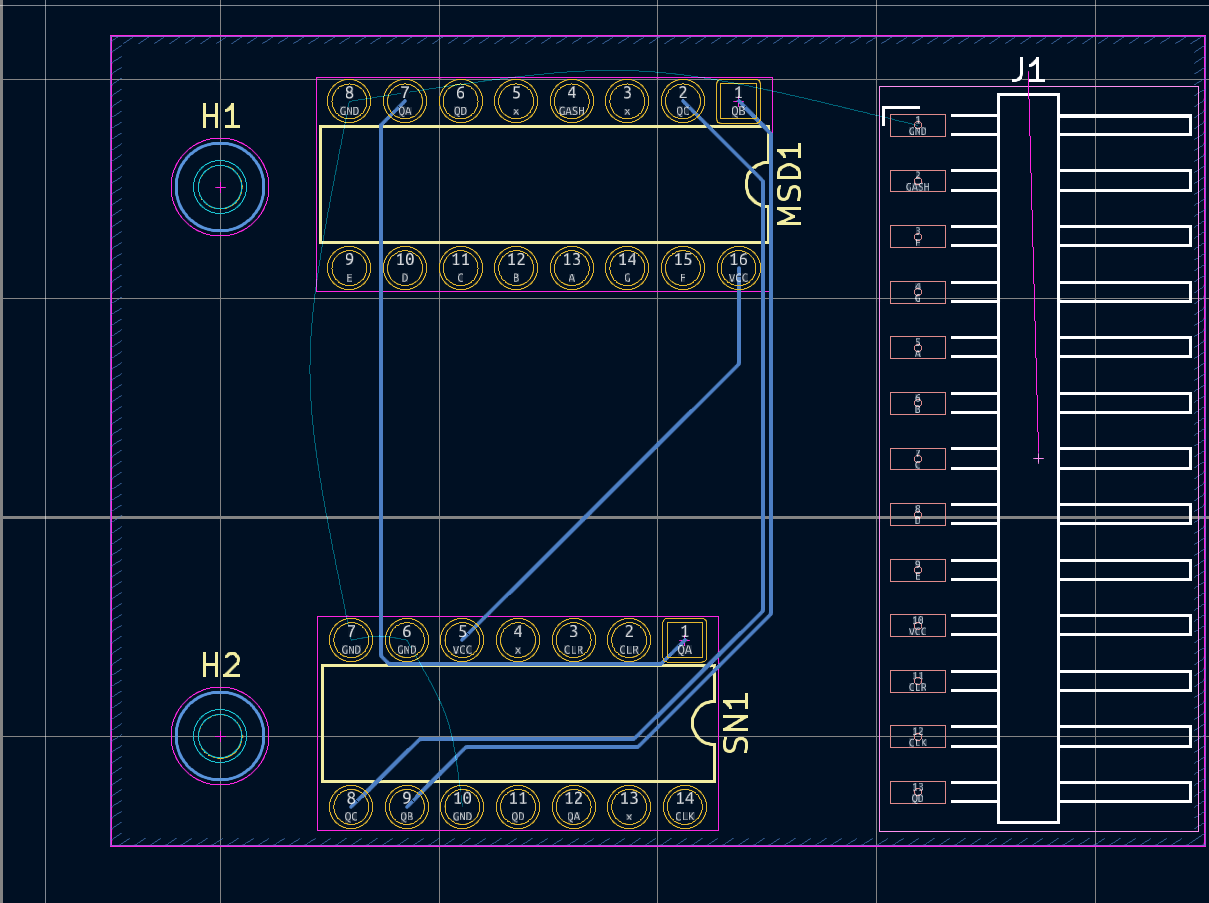

Рис.4 - Нижний слой

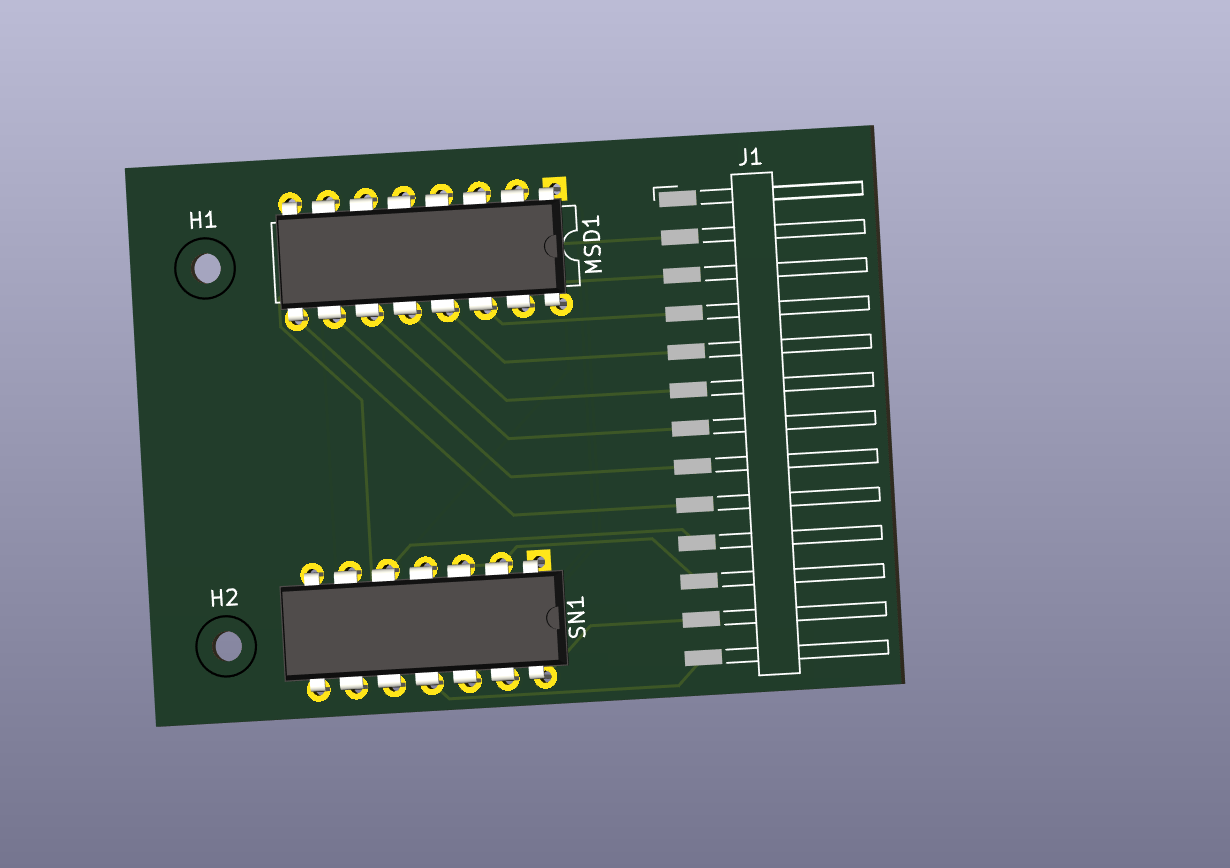

Рис. 5 Верхний слой в 3D

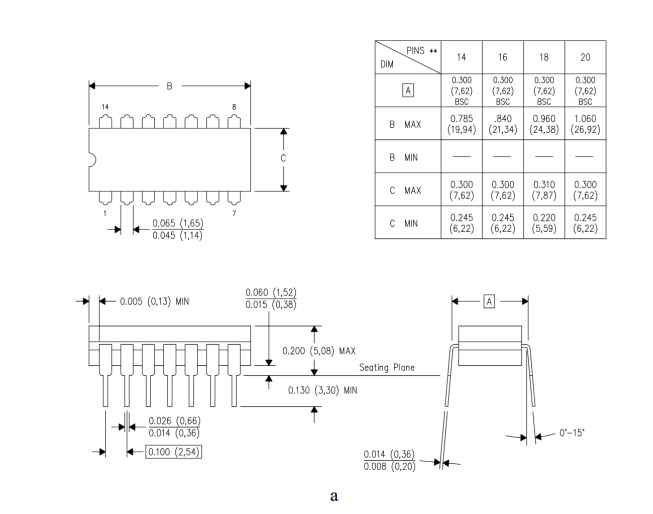

Рис.6 – Чертёж корпусов элементов

1. Метод конструирования - функционально-узловой

2. Способ нанесения изображения на плату - шелкография.

3. Способ создания печатных проводников – комбинированый.

4. Материал основания - фольгированный стеклотекстолит FR4.

5. Ширина соединительных проводников – 0.254 мм.

6. Размер платы 50 мм в ширину и 37 мм в высоту.

7. Используем отверстия, с различным назначением, такие как: механические отверстия, компонентные отверстия и переходные отверстия для реализации печати на обоих слоях платы.
