2К Вариант 2 / 2k

`МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ

КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»

__________________________________________

Кафедра «Электроника»

Лабораторная работа №2к

«Проектирование печатных плат блоков РЭА из интегральных микросхем с элементами САПР»

по дисциплине

«ОКиТПЭС»

Выполнил: студент группы: Б…..2

Проверил:

Аринин Олег Вячеславович

Москва 2024

1. Цель работы.

Целью работы является изучение принципов конструирования печатных

плат для обеспечения заданных электрических и эксплуатационных

характеристик на основе использования типовых материалов и компонентов,

а также элементов САПР EasyEDA.

2. Задание.

Генератор М-последовательности М₂⁴ с защитой от блокировки (рис. 2.2). Предназначен для работы в бортовой самолетной аппаратуре. Производство мелкосерийное. Габариты минимальные. Разъем штыревой.

3. Выполнение задания

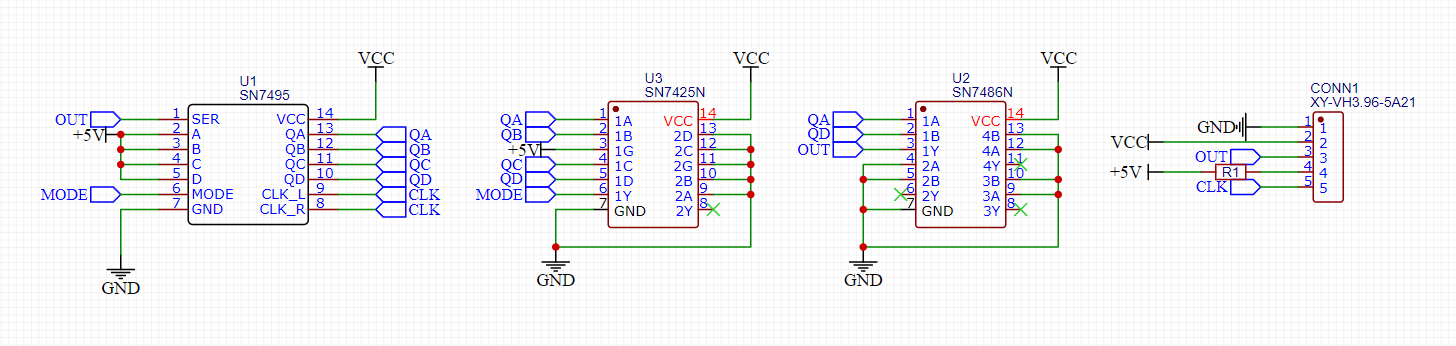

Рис.2 - Схема генератора

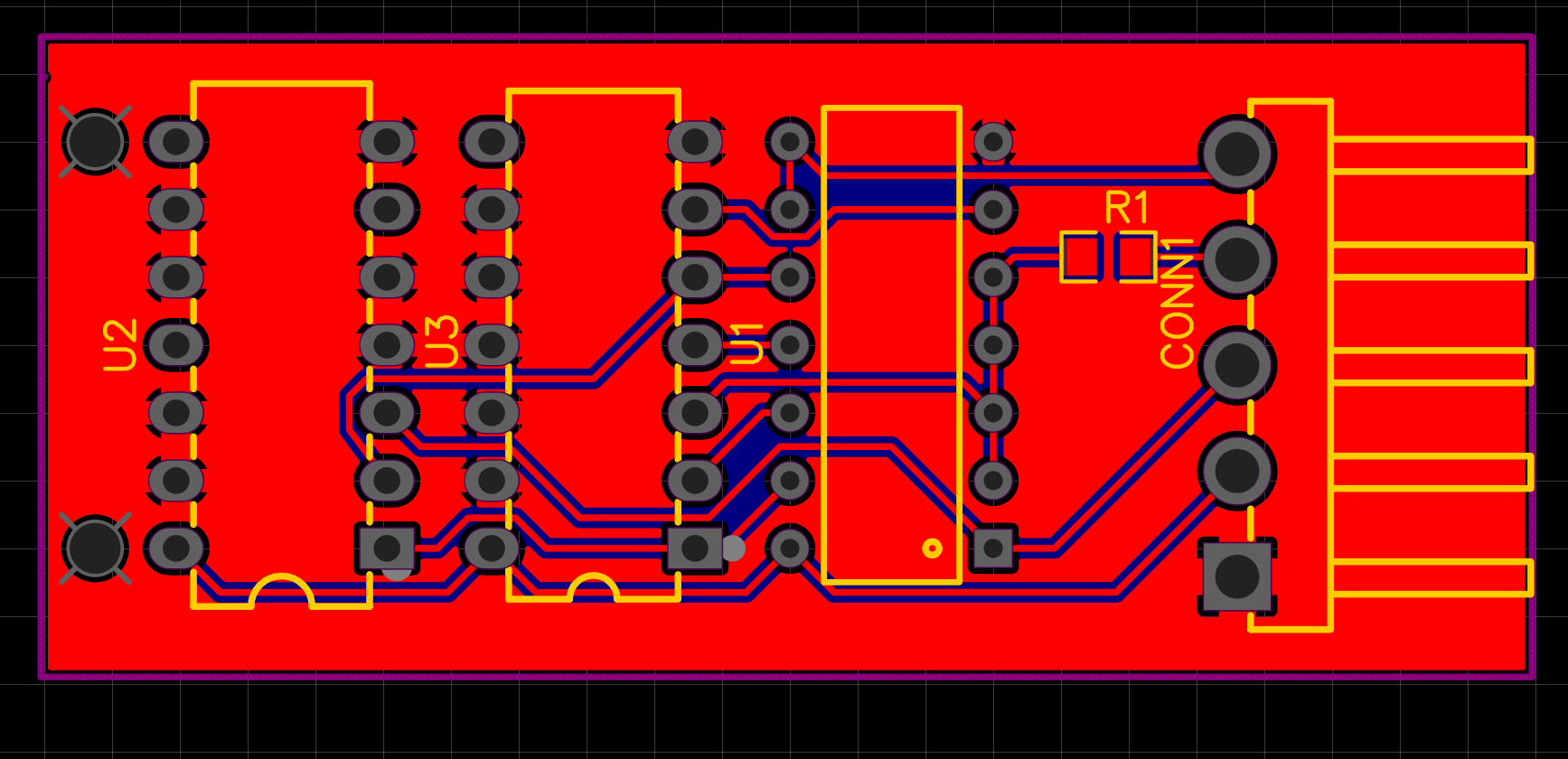

Рис.3 - Верхний слой

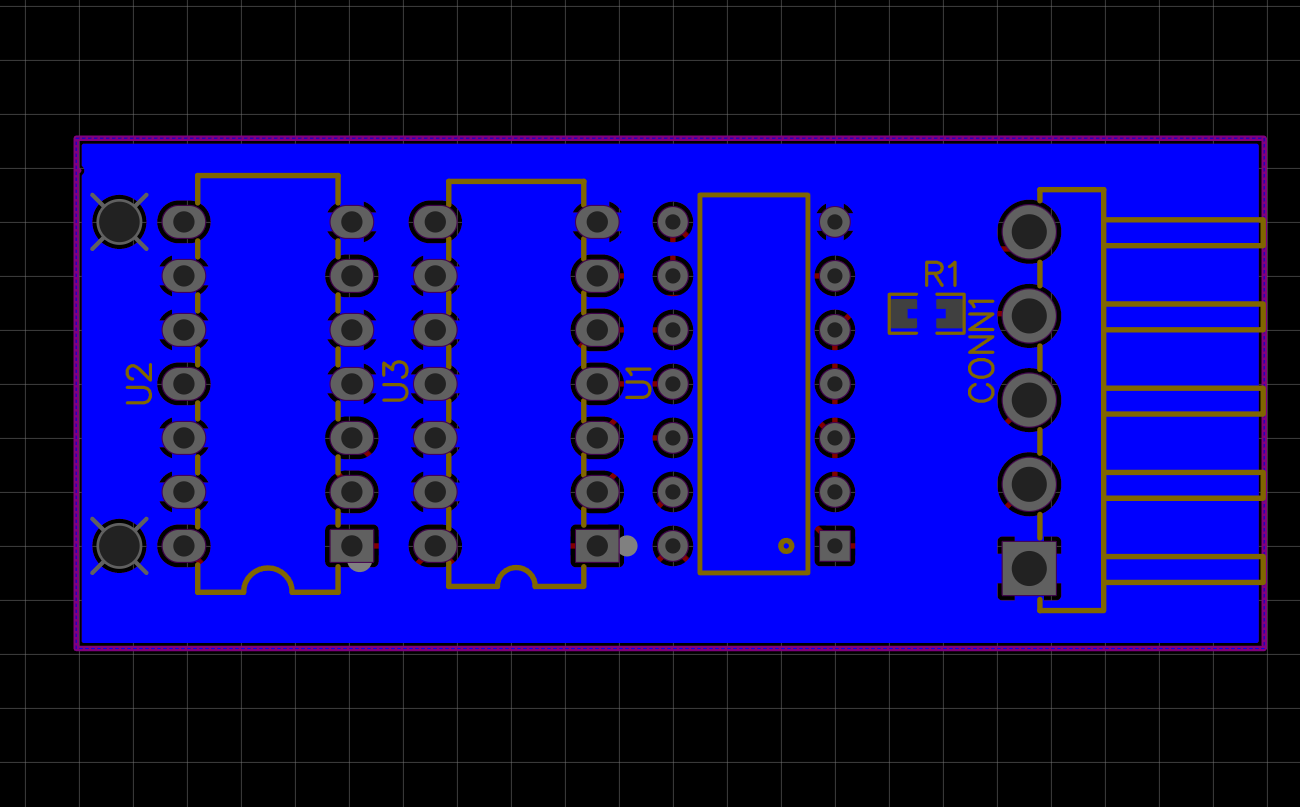

Рис.4 - Нижний слой

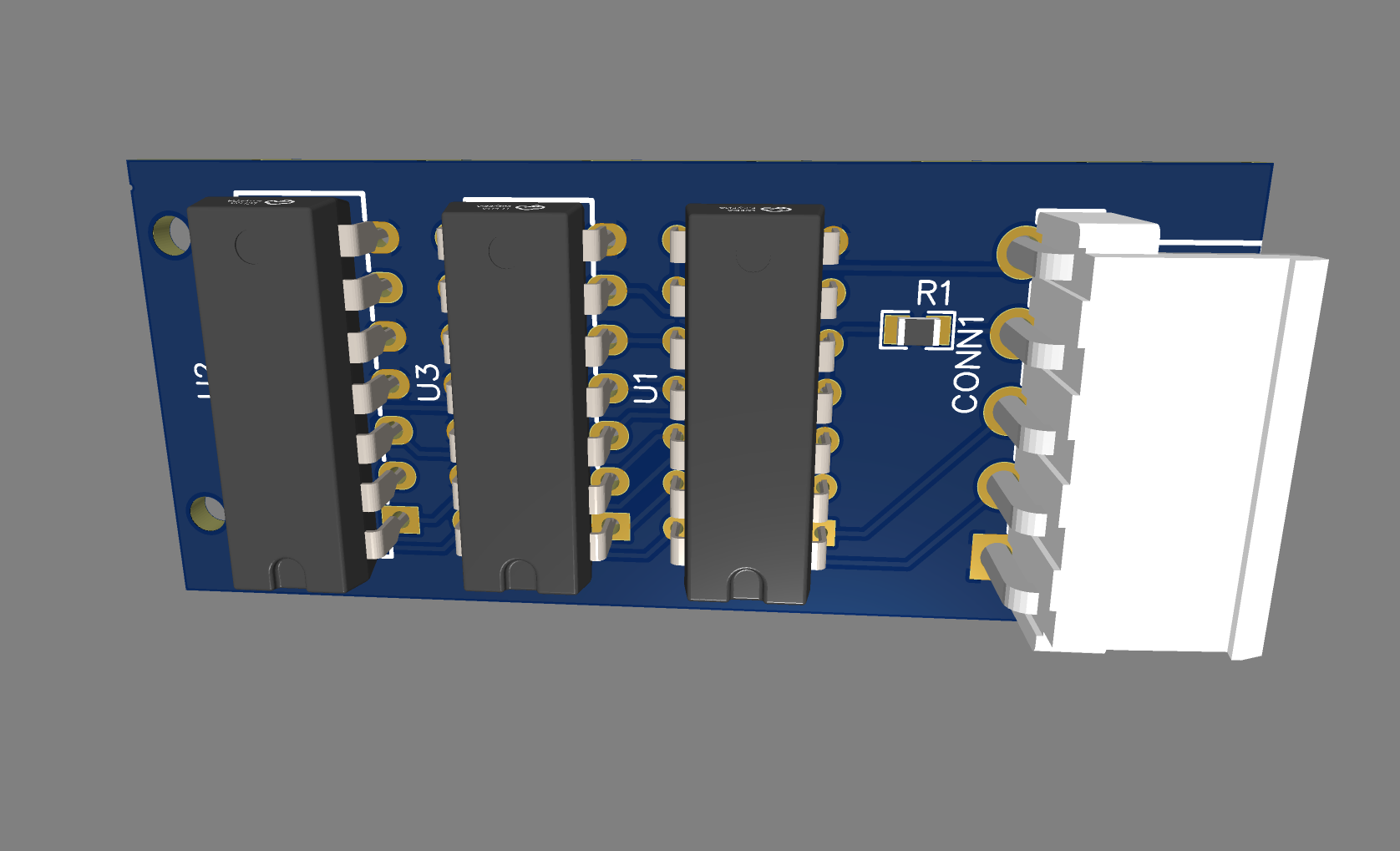

Рис. 5 Верхний слой в 3D

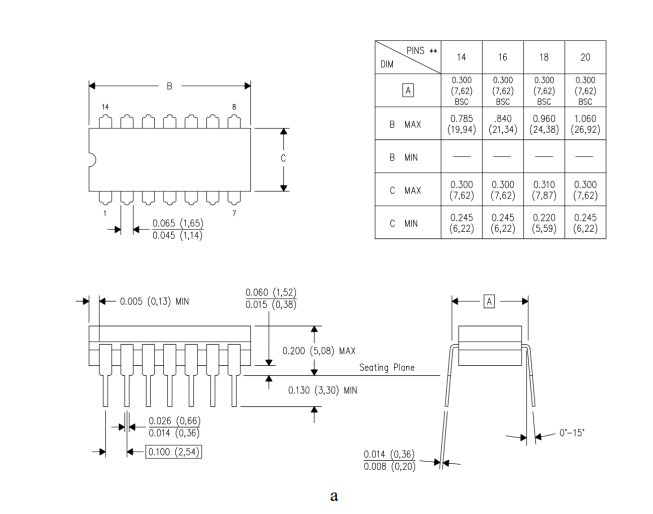

Рис.6 – Чертёж корпусов элементов

1. Метод конструирования - функционально-узловой

2. Способ нанесения изображения на плату - шелкография.

3. Способ создания печатных проводников – комбинированый.

4. Материал основания - фольгированный стеклотекстолит FR4.

5. Ширина соединительных проводников – 0.254 мм.

6. Размер платы 56 мм в ширину и 24 мм в высоту.

7. Используем отверстия, с различным назначением, такие как: механические отверстия, компонентные отверстия и переходные отверстия для реализации печати на обоих слоях платы.
