ПР11 ЧижоваАВ 2Д12

Результаты работы

1 Электромагнитный расходомер СИМАГ 12К

Электромагнитный расходомер СИМАГ 12 в исполнении «К» имеет единую конструкцию сенсора и конвертера (преобразователь сигнала закрепляется на трубе вблизи от сенсора) и предназначен для измерения,

отображения, регистрации объемного расхода и объема жидкости, прошедшей через сенсор прибора (рисунок 1) [1]. Расход и объем жидкости измеряется в двух направлениях – прямом и обратном. Совмещенная конструкция упрощает монтаж изделия на месте эксплуатации. Условия эксплуатации отображены в таблице 2. Графическое изображение прибора с учетом его назначения представлено на рисунке 2.

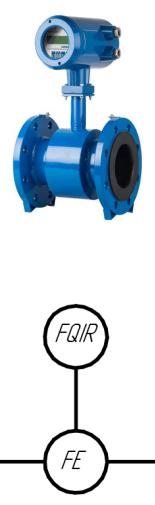

Рисунок 1 – Электромагнитный расходомер СИМАГ 12К [1]

Рисунок 2 – Графическое изображение прибора [2]

2 Вихревой расходомер AFLOWT VT470

Вихревой расходомер AFLOWT VT470 (рисунок 3) предназначен для измерений объемного расхода жидкостей (в т.ч. неэлектропроводящих и органических), газов (в т.ч. и приведенного к нормальным или стандартным условиям) и пара (насыщенного и перегретого), а также массового расхода пара. Он совмещает в себе такие особенности, как [3]:

Встроенная компенсация расхода по давлению и температуре среды

Возможность выбора импульсивного выхода

Температурный диапазон до 3500С

Встроенный пьезометрический сенсор на 4-х чувствительных элементах

Полностью сварной корпус расходомера из SS304 (стандарт) или SS316

(опция)

Условия эксплуатации отображены в таблице 3. Графическое изображение прибора с учетом его назначения представлено на рисунке 4.

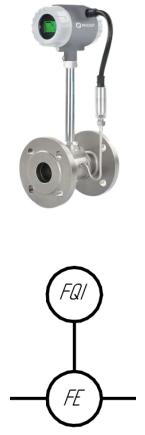

Рисунок 3 – Вихревой расходомер AFLOWT VT470 [3]

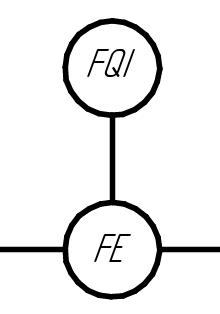

Рисунок 4 – Графическое изображение прибора [2]

3 Вихревой расходомер ЭМИС-ВИХРЬ 200

ЭМИС-ВИХРЬ 200 (рисунок 5) предназначен для измерения объёма

(массы) и объёмного расхода жидкостей, газов (природного газа, попутного нефтяного газа, воздуха, кислорода, водорода, сухого хлора и др. газов),

насыщенного и перегретого пара, агрессивных сред при рабочем давлении и рабочей температуре, а также объема и объемного расхода газа, приведенного к стандартным условиям, в различных отраслях промышленности [4]. В

устройстве реализован метод измерения расхода, основанный на измерении частоты вихрей. Производитель выделяет следующие особенности расходомера [4]:

2-х проводное исполнение, в том числе дистанционное, с дисплеем и кнопками управления;

Цифровая фильтрация сигнала;

Встроенные аттестованные алгоритмы приведения изменений газа и ПНГ к стандартным условиям;

Удаленная передача данных, настройка, поверка и диагностика через

Modbus RTU по интерфейсам RS-485, USB, HART

Изготовление вихревых расходомеров под геометрические размеры конкурентов для замены без изменения установочных размеров на объекте.

Условия эксплуатации отображены в таблице 4. Графическое изображение прибора с учетом его назначения представлено на рисунке 6.

Рисунок 5 – Вихревой расходомер ЭМИС-ВИХРЬ 200 [4]

4 Расходомер переменного перепада давления МЕТРАН 150RFA

Погружной расходомер Метран-150RFA (рисунок 7) предназначен для измерения объемного расхода жидких и газообразных сред (вода, пар, газ и другие энергоносители) методом перепада давления с использованием осредняющей напорной трубки Annubar 485 в качестве первичного измерительного преобразователя и передачи информации [5]. Расходомеры Метран-150RFA предназначены для работы во взрывобезопасных и взрывоопасных условиях. Основные преимущества расходомера Метран150RFA [5]:

Конструкция расходомера Метран-150-RFA исключает потребность в импульсных линиях и дополнительных устройствах, сокращается количество потенциальных мест утечек среды;

Низкие безвозвратные потери давления в трубопроводе сокращают затраты на электроэнергию;

Установка расходомера экономична и менее трудоемка по сравнению с установкой измерительного комплекса на базе стандартной диафрагмы.

Условия эксплуатации отображены в таблице 5. Графическое изображение прибора с учетом его назначения представлено на рисунке 8.

Рисунок 7 – Расходомер переменного перепада давления МЕТРАН 150RFA [5]
