Цель работы: исследование температурных зависимостей емкости, тангенса угла диэлектрических потерь и температурного коэффициента диэлектрической проницаемости линейных и нелинейных диэлектриков.

Основная теория: диэлектрики – это материалы или среды с удельным сопротивлением более 108 Ом∙м, в которых при приложении электрического поля возникает эффект поляризации. Поляризация может быть вызвана упругим смещением и деформацией электронных оболочек под действием поля (электронная поляризация), ориентацией дипольных молекул (дипольно-релаксационная поляризация), смещением ионов (ионная и ионнорелаксационная поляризация), упорядочением атомных групп (доменов), обладающих дипольным моментом (спонтанная поляризация). Электронная и ионная поляризации устанавливаются практически мгновенно. Остальные механизмы поляризации относятся к замедленным видам. В процессе поляризации диэлектрик приобретает электрический момент, на его поверхностях образуются связанные заряды, на обкладках удерживается дополнительный заряд. В результате емкость конденсатора возрастает. Состояние диэлектрика, характеризующееся наличием электрического момента у любого элемента его объема, называют поляризованностью.

1)ε = Сд/С0 – относительная диэлектрическая проницаемость.

2)Ра=U2ωCtgδ – полные потери в участке изоляции.

Углом диэлектрических потерь δ называют угол, дополняющий до 90° угол сдвига фаз φ между током и напряжением в емкостной цепи. В случае идеального диэлектрика вектор тока в такой цепи опережает вектор напряжения на угол π/2; при этом угол δ равен нулю.

3) C = εε0S/h – ёмкость плоского конденсатора.

ε0 = 8,85∙10−12 Ф/м – электрическая постоянная.

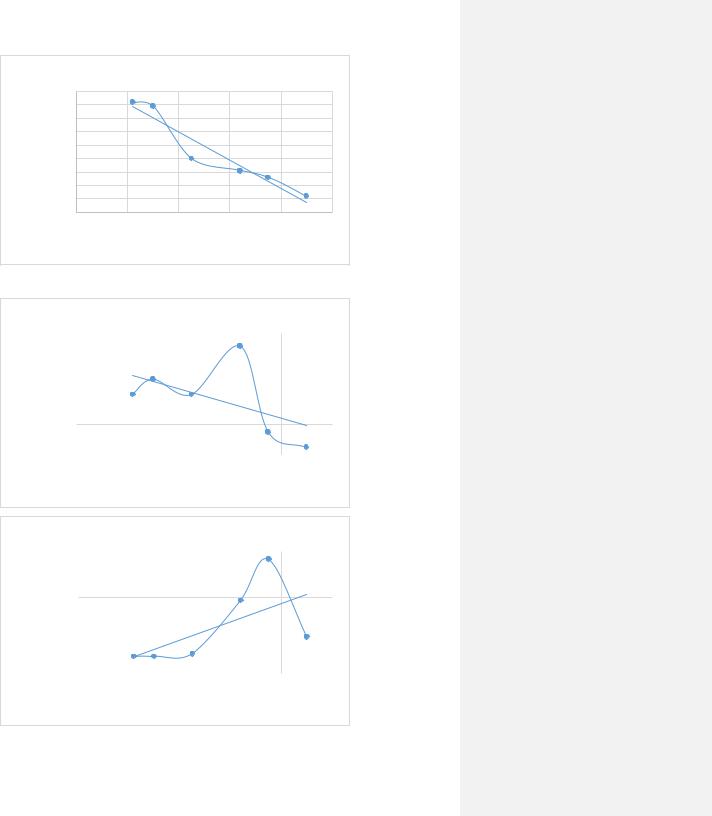

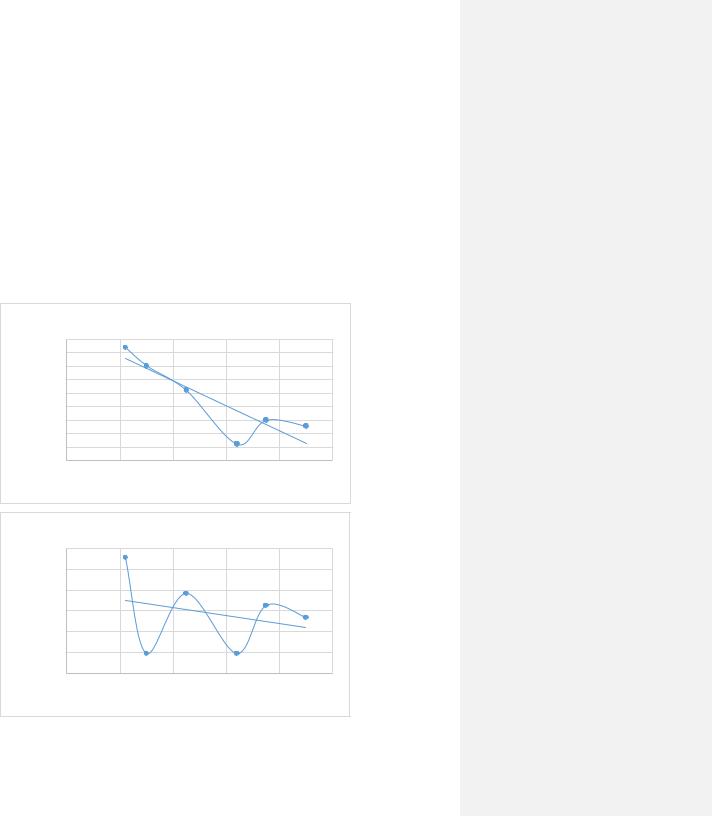

Ответы на вопросы:

1. Дайте определения относительной диэлектрической проницаемости ε. Назовите основные виды поляризации диэлектриков.

Величину ε = E0/E, где Е – напряжённость электрического поля, называют относительной диэлектрической проницаемостью. Она зависит от свойств диэлектрика и характеризует уменьшение силы взаимодействия электрических зарядов в диэлектрике по сравнению с вакуумом.

Поляризация представляет собой обратимое смещение электрически заряженных частиц, входящих в состав диэлектрика, при приложении к нему электрического поля.

Основные виды поляризации: электронная, ионная, дипольная и миграционная.

2. Каковы механизмы диэлектрических потерь? В каких диэлектриках и при каких условиях эксплуатации проявляется каждый из них?

Диэлектрические потери — это электрическая мощность, затрачиваемая на нагрев диэлектрика, находящегося в электрическом поле.

Виды диэлектрических потерь

1)Потери на электропроводность. Обнаруживаются в диэлектриках, имеющих заметную электропроводность, объемную или поверхностную.

2)Релаксационные потери. Обусловлены активными составляющими поляризационных токов. Характерны для диэлектриков, обладающих замедленными видами поляризации, и проявляются в области достаточно больших частот, когда сказывается отставание поляризации от изменения поля. Релаксационные потери наблюдаются и у линейных диэлектриков с ионно-релаксационным и электронно-релаксационным механизмами поляризации. Потери, обусловленные миграционной поляризацией, имеются в материалах со случайными примесями или отдельными компонентами, намеренно введенными в диэлектрик для требуемого изменения его свойств. Случайными примесями в диэлектрике могут быть, в частности, полупроводящие вещества, например, восстановленные оксиды, образовавшиеся в диэлектрике или попавшие в него в процессе изготовления.

3)Ионизационные потери. Свойственны диэлектрикам в газообразном состоянии.

4)Резонансные потери. Наблюдаются в некоторых газах при строго определенной частоте и выражаются в интенсивном поглощении энергии электромагнитного поля. Резонансные потери возможны и в твердых телах,
