МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

Кафедра АПУ

ОТЧЕТ

по лабораторной работе №3

по дисциплине «ТСАиУ»

Тема: Создание проекта системы управления бойлером с использованием визуальных компонентов Automation Studio

Студенты гр. 1391		Мец К. В.
		Гречишников А. Е.
		Ларьков Н. А.
Преподаватель		Немудрук М.Л.

Санкт-Петербург

2023

Цель работы.

Проектирование системы нагрева воды до определенной температуры с последующим сливом.

Задание на выполнение лабораторной работы

1. Создать программу, реализующую управление бойлером. 2. Создать визуализацию, реализующей систему управления бойлером.

Технологическая схема процесса

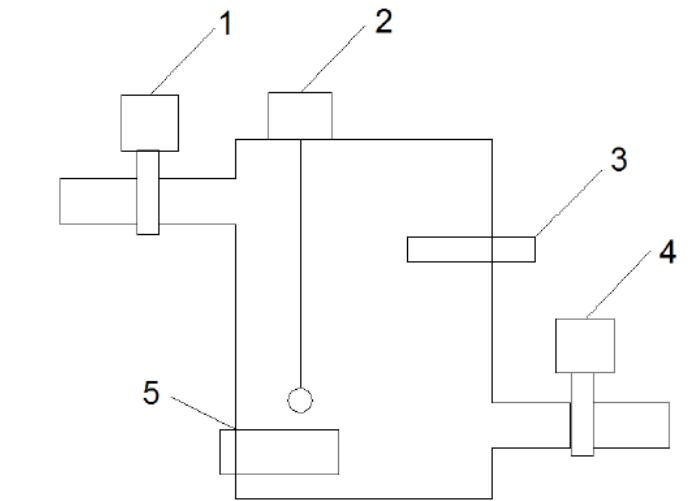

Бойлер (Водонагревательная установка): Вода через заливной клапан 1 заполняет ёмкость до определенного уровня, измеряемого датчиком уровня 2. Вода ТЭНом 5 нагревается до заданной температуры, измеряемой датчиком температуры 3, и сливается через сливной клапан 4.

Рисунок 1 - Бойлер

Список использованных переменных:

1)clapan_zaliv - заливной клапан

2)level - датчик уровня

3)temp_now - датчик температуры

4)clapan_sliv - сливной клапан

5)On_Off - включение подогрева

6)temp - заданная температура нагрева

Таблица истинности для состояний системы приведена на табл. 1.

Табл. 1

clapan_ zaliv	clapan_ sliv	temp_ now	On_Off	level
1	0	< temp	1	(10;100)
1	0	< temp	0	(0;10)
0	1	< temp	1	>= 100
1	0	>= temp	0	(10;100)
1	0	>= temp	0	(0;10)
0	1	>= temp	0	>= 100

Обработка результатов эксперимента

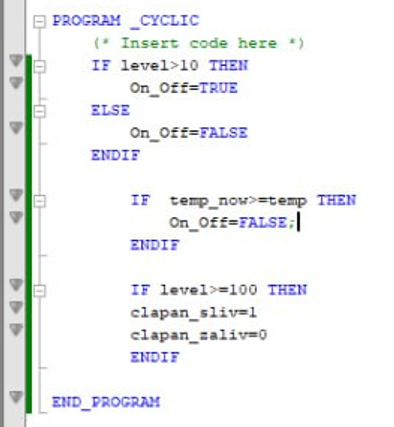

Рисунок 2 - Реализация процесса на языке AB

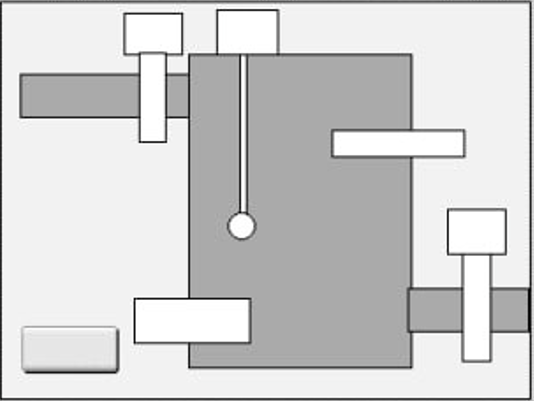

Рисунок 3 - Визуализация процесса

Выводы.

В ходе лабораторной работы была написана программа на языке “Automaton Basic” для управления системой нагрева воды. Для состояний системы была написана таблица истинности, в соответствии с которой далее и была написана программа. Результаты полученные в ходе работы программы полностью совпадают с таблицей истинности.
