лаба 4 ТСАУ

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра АПУ

отчет

ПО ЛАБОРАТОРНОЙ РАБОТЕ №4

по дисциплине «Технические средства автоматизации и управления»

Тема: «Применение температурного модуля и временных функций AS в системах автоматизации»

Студент гр. 1391		Поникаровский А. В.
Студент гр. 1391		Тирик Б. Д.
Студент гр. 1391		Литвинчук Д. П.
Преподаватель		Немудрук М.Л.

Санкт-Петербург

2023

Цель работы: изучение характеристик температурного модуля, возможностей стандартных библиотек, разработка программы с использованием логических и временных функций.

Задание на выполнение лабораторной работы

1. Разработать текст управляющей программы на алгоритмическом языке AB), используя стандартные функциональные блоки таймеров.

3 вариант. Требуется реализовать двухпозиционный с выдержкой времени закон управления инфракрасной лампой обогрева растений по температуре. Если температура в течение 20 с выше 25 °С обогрев нужно выключить, если температура течение 30 с ниже 20 °С обогрев нужно включить. Вводим переменные: IK_Lamp типа BOOL; Temp_Ob типа USINT.

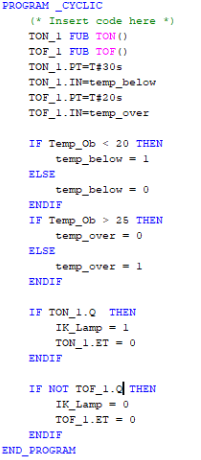

Текст программы на Automation Basic (вариант 3):

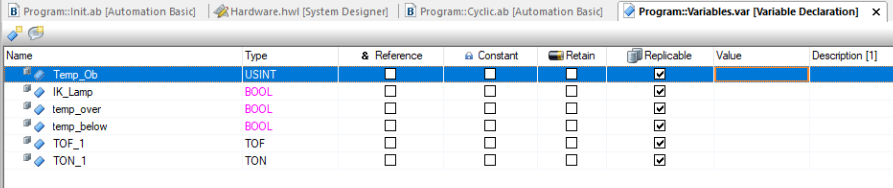

Рис. 1 – Панель переменных программы

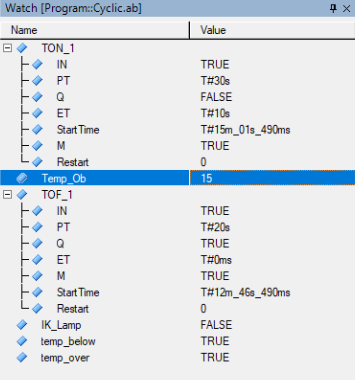

Рис. 2 – Пример работы программы

Выводы

В ходе лабораторной работы были изучены характеристики температурного модуля, возможности стандартных библиотек, была разработана программа с использованием логических и временных функций.
