лаба 2 ТСАУ

МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

Кафедра АПУ

ОТЧЕТ

по лабораторной работе №2

по дисциплине «Технические средства автоматизации и управления»

Тема: Работа с библиотеками в Automation Studio

Студент гр. 1391		Поникаровский А. В.
Студент гр. 1391		Тирик Б. Д.
Студент гр. 1391		Литвинчук Д. П.
Преподаватель		Немудрук М.Л.

Санкт-Петербург

2023

Цель работы.

Освоение основных методов программирования на примере изучения возможностей дискретного управления с использованием модулей цифрового ввода/вывода. Работа с переменными.

Задание на выполнение лабораторной работы.

Составьте программу, реализующую алгоритм логико-командного управления дискретной СУ. Ввод осуществляется с тумблеров имитатора на цифровых входах модуля, а вывод - на цифровые выходы модуля. Выбор конкретных каналов - произвольный. Выходное значение вычисляется в соответствии с логической функцией от входных значений.

Составьте таблицу истинности логической функции. Продемонстрируйте преподавателю правильность работы вашей программы.

К реализации следующий вариант логической функции:

Вариант 4

not(X₀ and (X₁ xor X₂) or X₃)

Логическая функция имеет 4 аргумента и одно результирующее значение

Обработка результатов эксперимента

Рисунок 1 - Код функции

Рисунок 2 - Таблица истинности (Х4 соответсвует Х0)

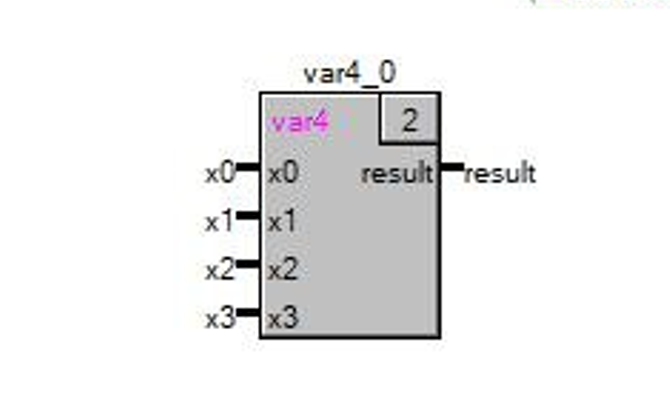

Рисунок 3 - Вызов функции на языке FBD

Выводы.

В результате проведения данной лабораторной работы, мы освоили основные методы программирования на примере изучения возможностей дискретного управления с использованием модулей цифрового ввода/вывода. Также изучили работу с переменными в среде AS 4.2
