2. 4.2 Детализация блока «Сформировать расписание» а 2.1.1

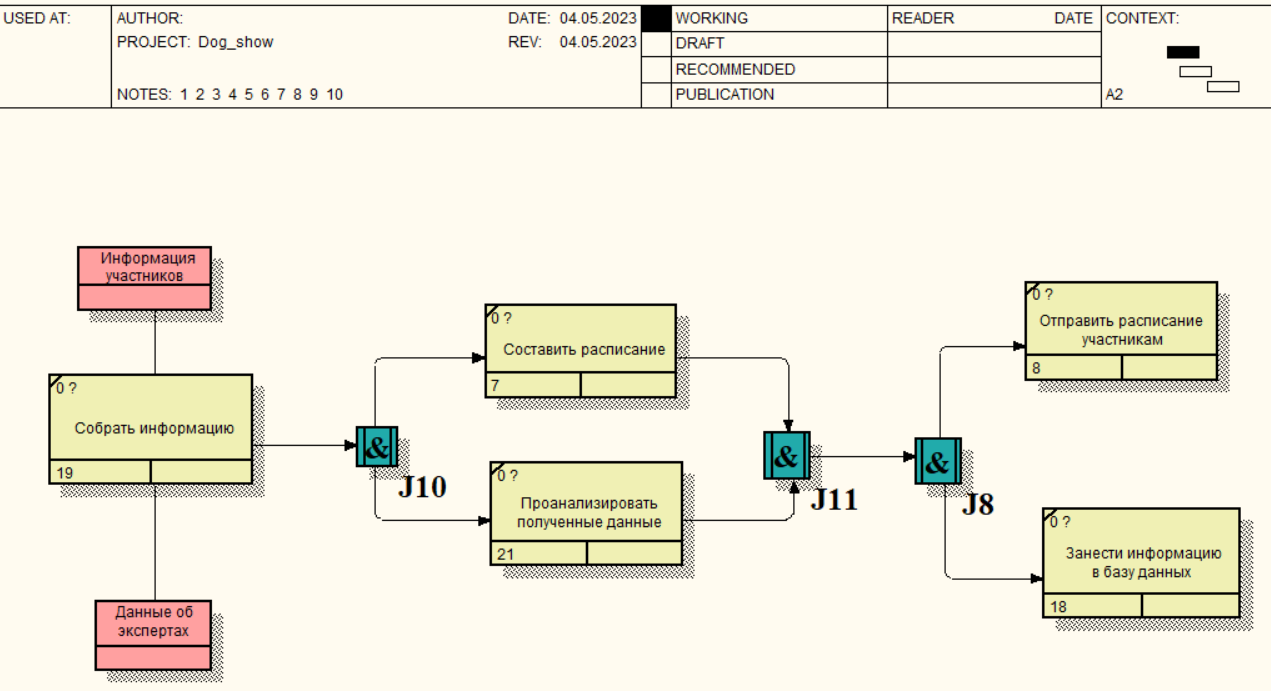

Рисунок 11 – Сценарий блока А 2.1.1

Происходит предварительный сбор информации об участниках и экспертах. После этого происходит анализ полученных данных и формирование расписания соревнования, в котором будет указано:

- время и номер ринга на котором судит эксперт

- время и номер ринга на котором проходит соревнование для конкретного участника

Далее сформированное расписание отправляется участникам и заносится в базу данных

3. 4.3 Детализация блока «Провести соревнование» а 2.2.1

Рисунок 12 – Сценарий блока А 2.2.1

Основываясь, на расписании и количестве участников происходит подготовка помещения. Далее проводится церемония открытия, и участники расходятся по своим рингам. После этого начинаются соревнования. Судьи оценивают всех участников и передают результаты. Соревнование завершается. Далее происходит подготовка помещения для вручения призов.

4. 4.4 Детализация блока «Выдача справок и отчётов» а 2.3.1

Рисунок 13 – Описание блока А 2.3.1

Для процесса подвести итоги нужно получить баллы ща соревнования. Затем начинаются два параллельных процесса: Определение балльной системы и Распределение участников по призовым местам. Когда оба процесса завершатся, проводится церемония вручения призов.

5. 4.5 Детализация блока «Выдача справок и отчётов» а 3.2.1

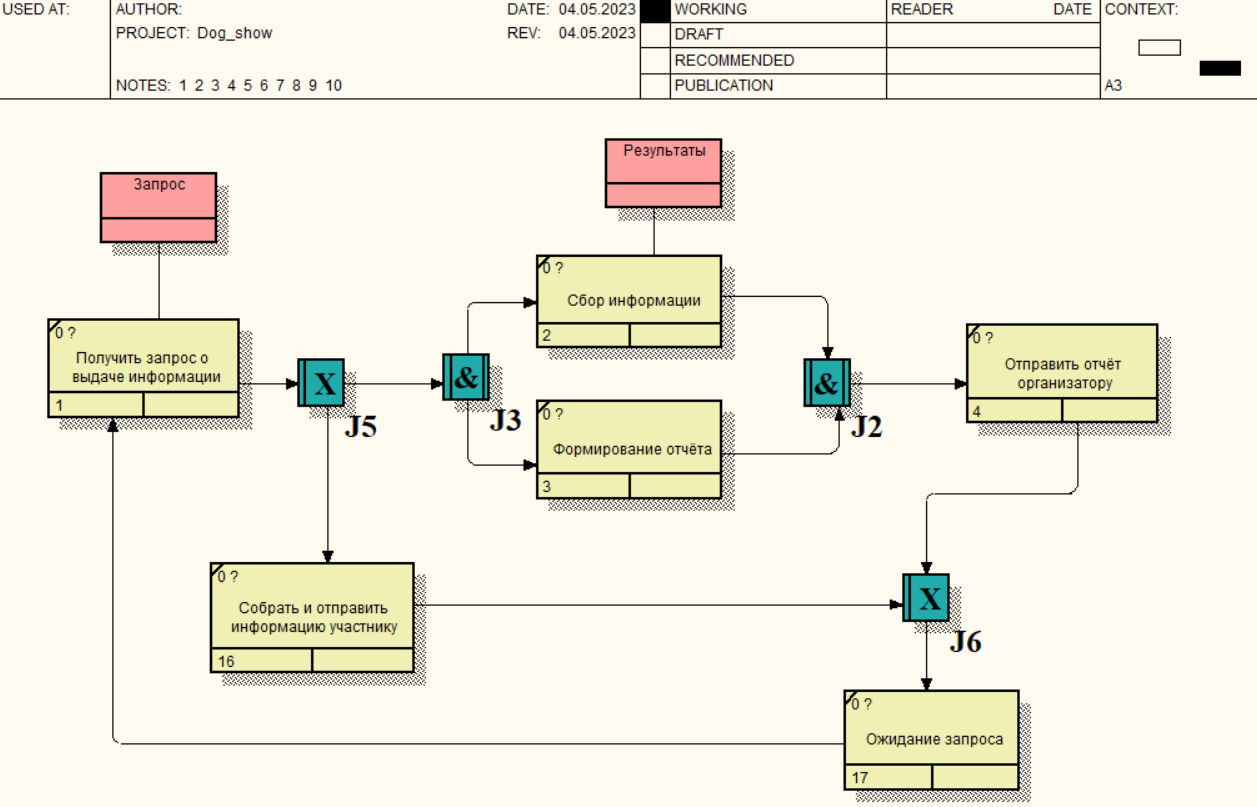

Рисунок 14 – Описание блока А 3.2.1

В зависимости от запроса выбирается один из двух вариантов:

- если запрос пришёл от участника, то вся нужная информация собирается и отправляется ему;

-если запрос пришёл от организатора, то параллельно запускается два процесса: Сбор информации и Формирование отчёта. После того, как все пункты завершены, отчёт отправляется организатору;

По завершении каждого варианта мы ожидаем нового запроса от участника или организатора.

Лабораторная работа 4:

2. 5. «Разработка поведенческой модели информационной системы (методология aris)»

   1. 5.1 Описание модели организации структуры выставка собак при помощи Organizational Chart aris Express

Рисунок 15 – Модель организации выставки собак

Структура Выставки собак состоит из трех основных ролей:

• Судьи, занимающиеся выставлением баллов и распределением мест

• Администраторы, доносящие всю информацию об участниках организатору и судьям и информацию нужную для участников

• Участники, регистрирующиеся на выставку и участвующие в ней

Также основной ролью является организатор выставки, деятельностью которого является непосредственно организация выставки и контроль всех этапов мероприятия.

2. 5.2 Описание поведенческой модели организации при помощи диаграммы bpmn aris Express

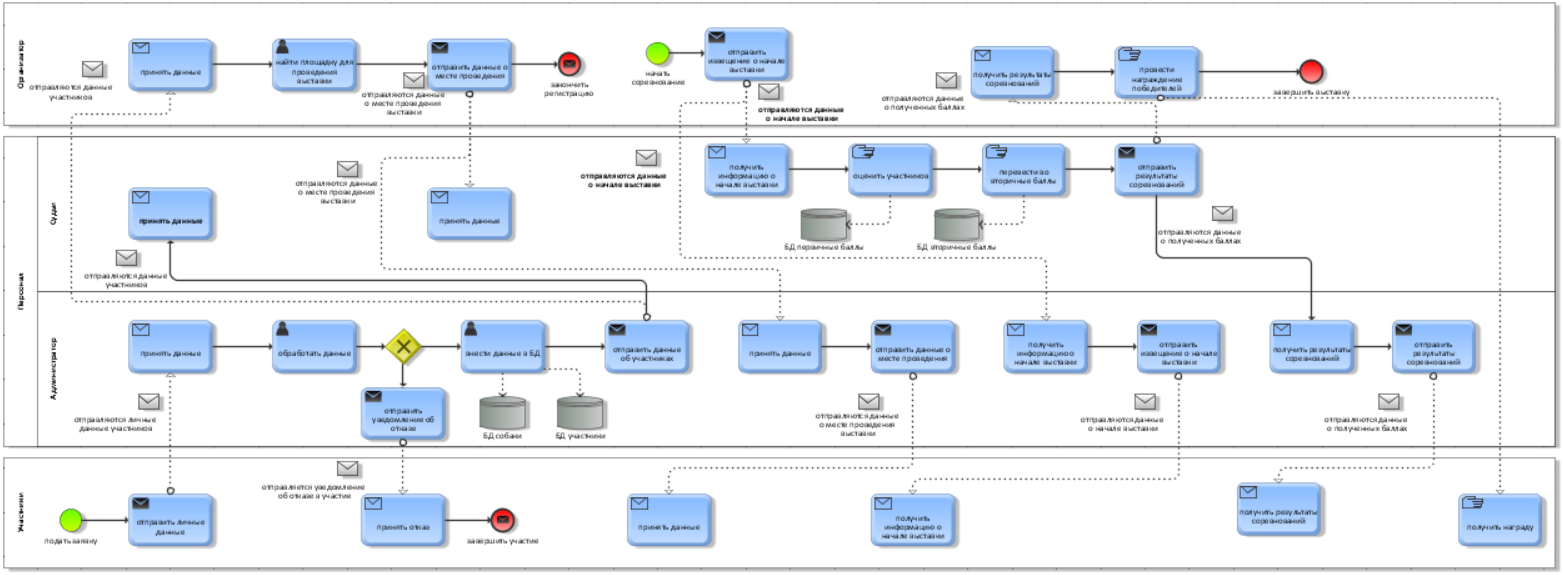

Рисунок 16 – Поведенческая модель выставки собак

В данной модели представлено 3 пула: участник, персонал, организатор. Стартовым событием для пула «участник» является «подать заявку». Участник формирует запрос и передает свои данные для регистрации администраторам. Для участия в выставке участник должен получить сообщения от администраторов с информацией о месте, дате и времени проведения соревнований, в ином случает участнику приходит отказ. При успешном подтверждении администратор вносит данные в базу ИС «Информация об участнике» и «Собаки».

Стартовым событием для пула «организатор» является «начать соревнование». Рассылается информация «судьям» и «участникам» с местом, датой и временем проведения соревнований. «Организатор» объявляет о начале выставки, «судьи» выставляют баллы и записывают их в ИС «промежуточные баллы», а затем распределяют места и заносят в ИС «баллы». В завершении «организатор» награждает победителей и закрывает выставку.
