1. Проектирование информационной системы с использованием структурного подхода

   1. Функциональная модель idef0

      1. Контекстная диаграмма а0

Цель: описать основные бизнес-процессы и существующий документооборот организации.

Точка зрения: Модель строится с позиции организатора.

Описание: Участник регистрируется в ИС, предоставляя личные данные, необходимые для участия в выставке. При проверки данных выявляют подходят участники для соревнований или нет (от этого зависит приходят участнику отказ или информация о месте проведения, времени и дате).

На основании информации, зарегистрированных участников и расписания экспертов составляется расписание соревнования и высылаются «приглашения» экспертам и участникам.

Во время проведения соревнований эксперты (судьи) выставляют баллы участникам, а затем распределяют места и выявляют призовые.

В завершение организатор закрывает выставку и проводит награждение победителей.

Таблица 1 - Характеристики процесса А0

Характеристики	Описание
Вход: Информация о собаке	Информация, которая содержит сведения, о том, к какому клубу она относится, кличка, порода и возраст, сведения о родословной (номер документа, клички родителей), дата последней прививки, фамилия, имя, отчество и паспортные данные хозяина
Вход: Запросы о выдаче информации	Отправляется запрос от директора на наличие той или иной информации
Вход: Информация об эксперте	Сведения об эксперте содержат фамилию и имя, номер ринга, который он обслуживает; клуб, название клуба, в котором он состоит
Управление: Регламент проведения соревнований	Правила, устанавливающие время, место, порядок проведения, внутренние правила
Управление: Законодательство	Законодательный акт, регламентирующая деятельность предприятия, в том числе информация паспортной базы данных
Выход: Недействительные данные	Хозяину собаки высылается сообщение о недействительности конкретных данных о собаке и\или хозяине.
Выход: Информация для участников	Информация, содержащая расписание соревнований, номер участника, выдача справки о призовом месте
Выход: Информация для организаторов	Информация, содержащая сведения по собакам и отчёты по клубам
Механизм: Сотрудники	Лица, регулирующие деятельность внутри организации
Механизм: Оборудование	Ноутбуки, зарядные устройства, канцелярия, информационная система и т.д.

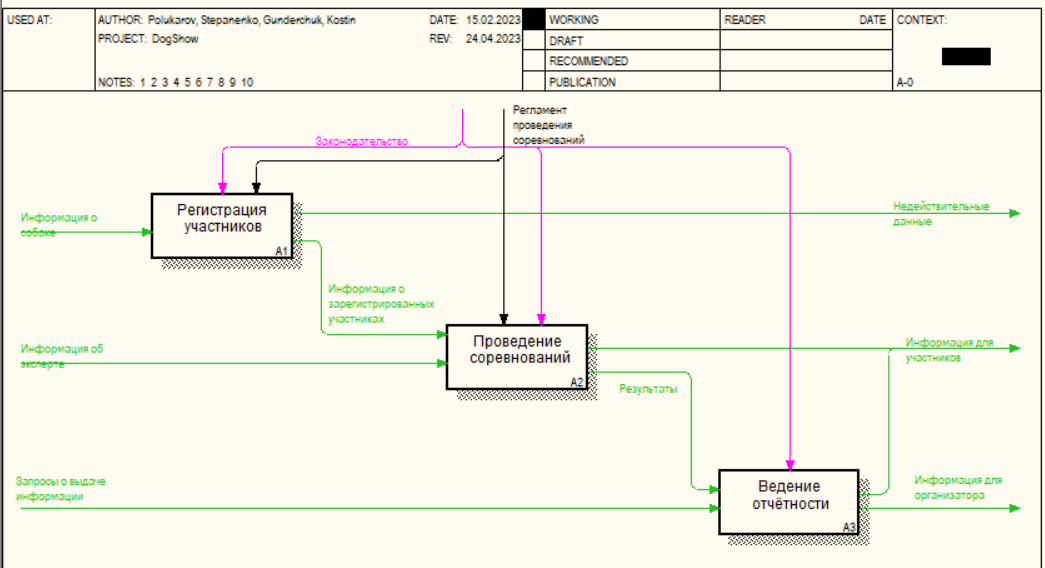

Рисунок 1 – Диаграмма уровня А0

1. Детализация диаграммы А0

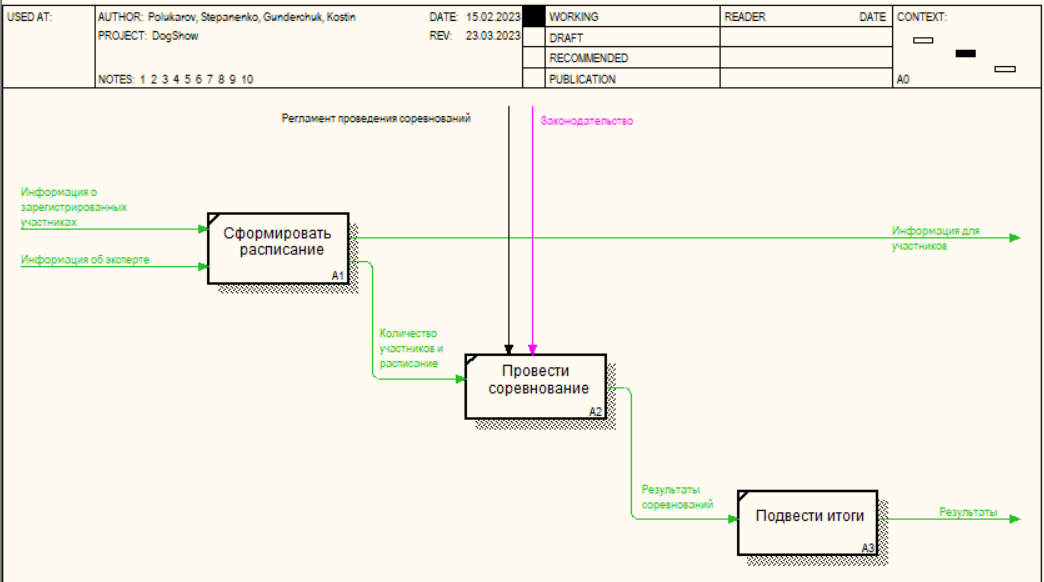

Рисунок 2 – Детализация процесса «Подготовка к выставке собак»

Детализация процесса «Подготовка к выставке собак» представлена на рис. 2.

1. Детализация процесса «Регистрация участников» А1

Описание: Получение информации об участниках, проверка информации

2. Детализация процесса «Проведение соревнований» уровня А2

Описание: Проведение соревнований, выставление баллов.

Таблица 2 Характеристики процесса А1

Характеристики	Описание
Выход: Результаты	Результаты оценки и распределения по местам

Рисунок 3 - Детализация процесса "Зарегистрировать посетителя"

1. Процесс «Сформировать расписание» А11

Описание: На основании количества зарегистрированных участников, экспертов и рингов сформировать расписание выступления собак. Отправить информацию о расписании всем участникам.

Таблица 3 Характеристики процесса А11

Характеристики	Описание
Выход: Количество участников и расписание	Содержит информацию о количестве участников и расписание
