Моделирование структуры ис
7.1.1. Диаграмма классов

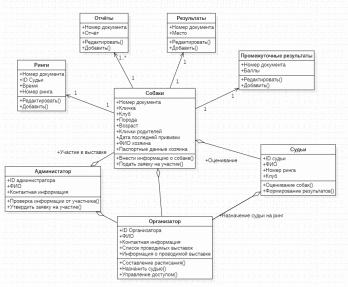

Реализация средствами StarUML диаграммы классов
Рисунок 20 - Диаграмма классов
Описание классов
Руководствуясь высказываниями шаблона трехслойной архитектуры и принимая во внимание полученные результаты анализа функциональных требований, была разработана модель первичной структуры программного обеспечения. Результаты разработки представлены в виде диаграмм, описание назначения классов по слоям задокументировано в таблице 32.
Таблица 32 - Описание классов
№ |
Наименования класса |
Назначение класса |
Слой представления |
||
1 |
Добавление/редактирование информации |
Включает информацию о ринге, отчётах, промежуточных результатах, результатах, собаке |
2 |
Оценивание собак |
Проставление баллов участникам |
Слой предметной области |
||
1 |
Принять заявку на участие |
На основе полученных данных об участнике принимается решение об его участии в соревновании |
2 |
Составление расписания |
На основе введенных данных об участниках выполняется создание расписания |
3 |
Формирование результатов |
На основании введенных результатов собак выполняется анализ и создание бально-рейтинговой системы с выдачей мест участникам |
Слой источника данных |
||
1 |
Участник |
Предоставляет всю введенную информацию о себе и своём питомце |
2 |
Судья |
Вносит информацию о баллах и месте участника |
3 |
Организатор |
Вносит информацию о расписании |
Диаграмма компонентов

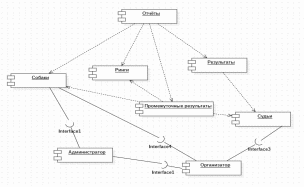

Разработанная диаграмма компонентов представлена на рисунке 21. С помощью нее будет определен состав программных компонентов, в роли которых может выступать исходный, бинарный и исполняемый код, а также установлены зависимости между ними.
Рисунок 21 - Диаграмма компонентов
Диаграмма развертывания
Диаграмма развертывания представлена на рисунке 22. Она разработана для представления общей конфигурации и топологии распределенной информационной системы и содержит сведения о распределении компонентов по отдельным узлам системы и канал связи между аппаратными средствами (соединения).
Рисунок 22 - Диаграмма развертывания
Лабораторная работа 7:
Моделирование поведения информационной системы

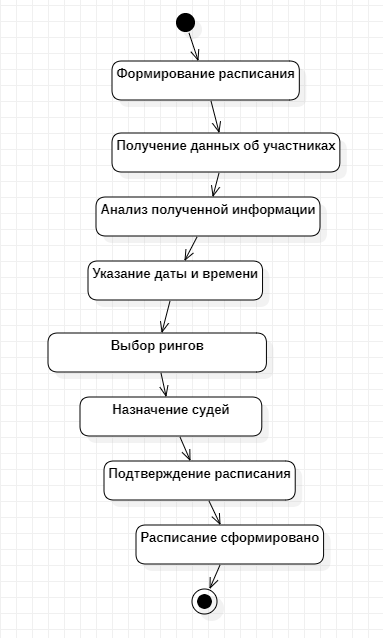

На рисунке 23 представлена диаграмма состояний для ВИ «Формирования расписания». С помощью неё представлен объект с момента его создания и до его уничтожения.
Рисунок 23 - Диаграмма состояний для ВИ «Формирования расписания»
Диаграммы деятельности
С помощью диаграммы деятельности описан способ моделирования потока событий в более понятном виде с представлением исполнения определенного поведения в потоке управления системы.

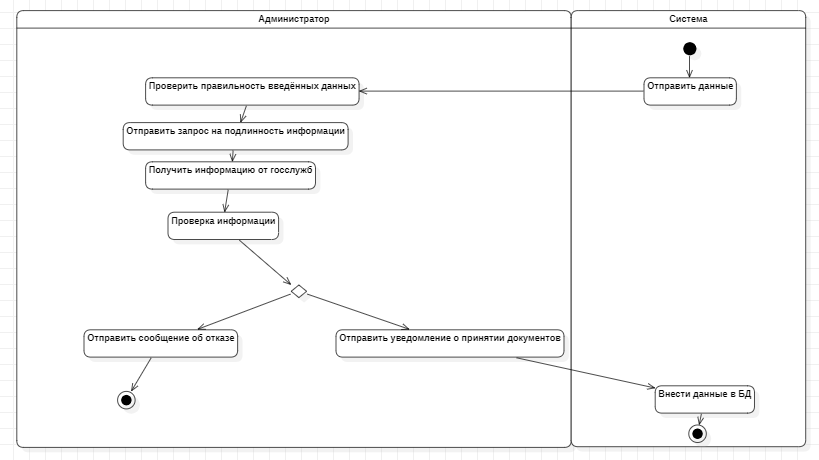

На рисунке 24 представлена диаграмма деятельности для ВИ «Отправки/добавления информации об участнике». После отправки системой имеющихся данных об участнике администратор заполняет или редактирует необходимую информацию и отправляет системе для сохранения в БД.
Рисунок 24 - Диаграмма деятельности для ВИ «Отправки/добавления информации об участнике»
На рисунке 25 представлена диаграмма деятельности для ВИ «Отправка информации об участнике». Для его создания нужно получить данные об участнике, после: редактировать/добавить информацию и сохранить в БД.
Рисунок 25 - Диаграмма деятельности для ВИ «Отправка информации об участнике»

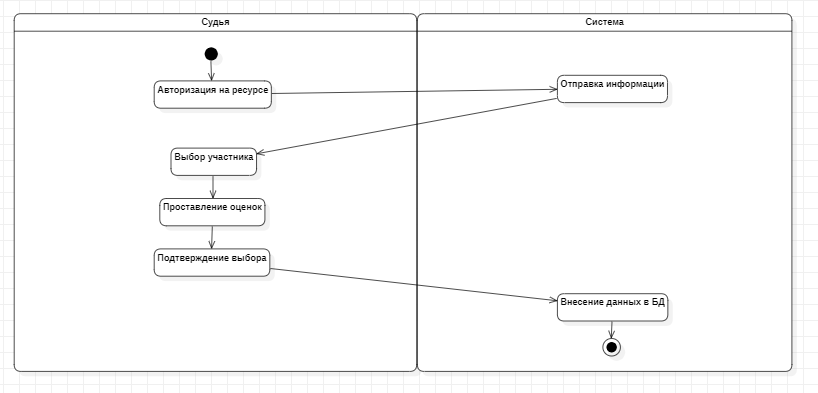

На рисунке 26 представлена диаграмма деятельности для ВИ «Проставление баллов». После проставления баллов об участнике заполняются все данные о баллах и сохраняются.
Рисунок 26 - Диаграмма деятельности для ВИ «Проставление баллов»
На рисунке 27 представлена диаграмма деятельности для ВИ «Присуждение мест». После пререводая баллов об участнике заполняются все данные о баллах и сохраняются.
Рисунок 27 – Диаграмма деятельности для ВИ «Присуждение мест»

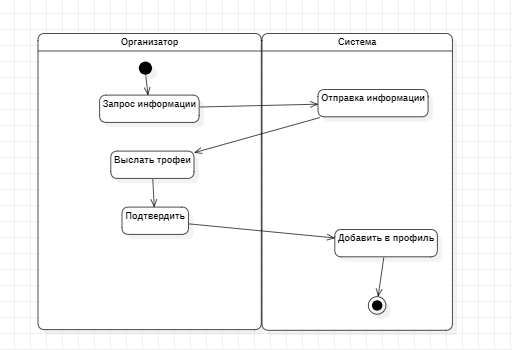

На рисунке 28 представлена диаграмма деятельности для ВИ «Награждение участников». После предоставления информации о занятых местах организатор награждает участников данные о трофеях и сохраняются.
Рисунок 28 – Диаграмма деятельности для ВИ «Награждение участников»
