Детализация диаграммы а0 в нотации dfd

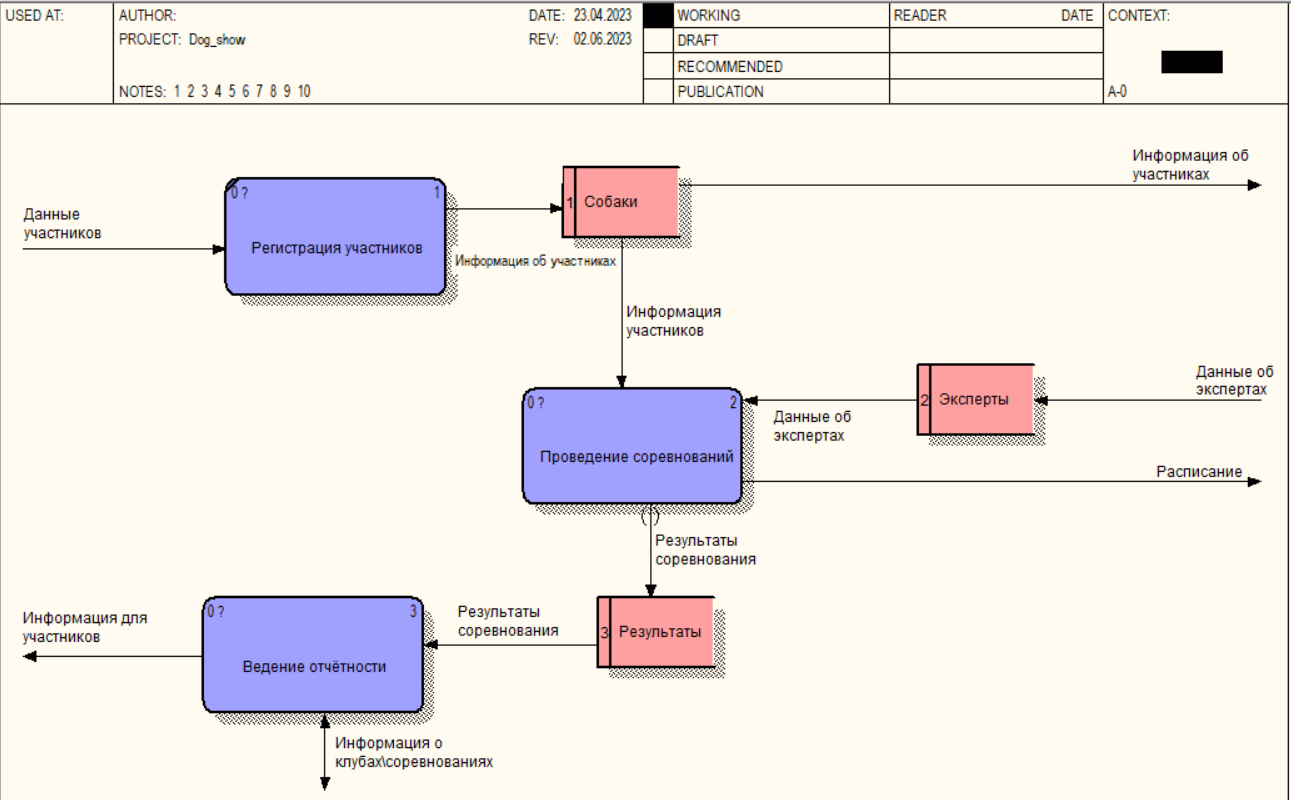

Рисунок 7 – Детализация диаграммы А0
Таблица 9 Описание БД диаграммы А0
Наименование БД |
Описание |
D1 Собаки |
Включает в себя (для каждой собаки) : 1.К какому клубу она относится 2.Кличка 3.Порода 4.Возраст 5.Родословная (номер документ, клички родителей) 6.Дата последней прививки 7.ФИО хозяина 8.Паспортные данные хозяина. |
D2 Эксперты |
Содержит: 1.ФИО 2.Номер ринга, который он обслуживает 3.Клуб 4.Название клуба, в котором он состоит. |
D3 Результаты |
Содержит: 1. Номер документа собаки 2. Место |
3.2.1 Процесс «Регистрация участников» а1
Описание:
Входы: Данные участников
Выходы: Информация об участниках
Алгоритм: При поступлении информации об участниках происходит регистрация/отказ пользователя в ИС, после чего участник об этом уведомляется информацией для участника.
Формируется информация об участниках, подавших заявку на участие.
Таблица 10 Описание характеристик А1
Характеристики |
Описание |
Выход: Информация об участниках |
Содержит информацию о породе, хозяине, кличке, возрасте собаки |
3.2.2 Процесс «Проведение соревнований» а2
Описание:
Входы: Информация участников, данные об экспертах
Выходы: Расписание, результаты соревнования
Алгоритм: На основании информации об участниках формируется расписание и уведомляют о месте проведения, времени и дате участников и экспертов. Эксперты (судьи) расставляют баллы.
Таблица 51 Описание характеристик процесса А2
Характеристики |
Описание |
Выход: Результаты соревнования |
Включает в себя баллы и номер документа собаки, к которой они принадлежат, по которым эксперты распределяют места. |
Вход: Информация участников |
Содержат сведения, о том, к какому клубу она относится, кличка, порода и возраст, сведения о родословной (номер документа, клички родителей), дата последней прививки, фамилия, имя, отчество и паспортные данные хозяина. |
3.2.2.1 Детализация процесса «Проведение соревнований» а2

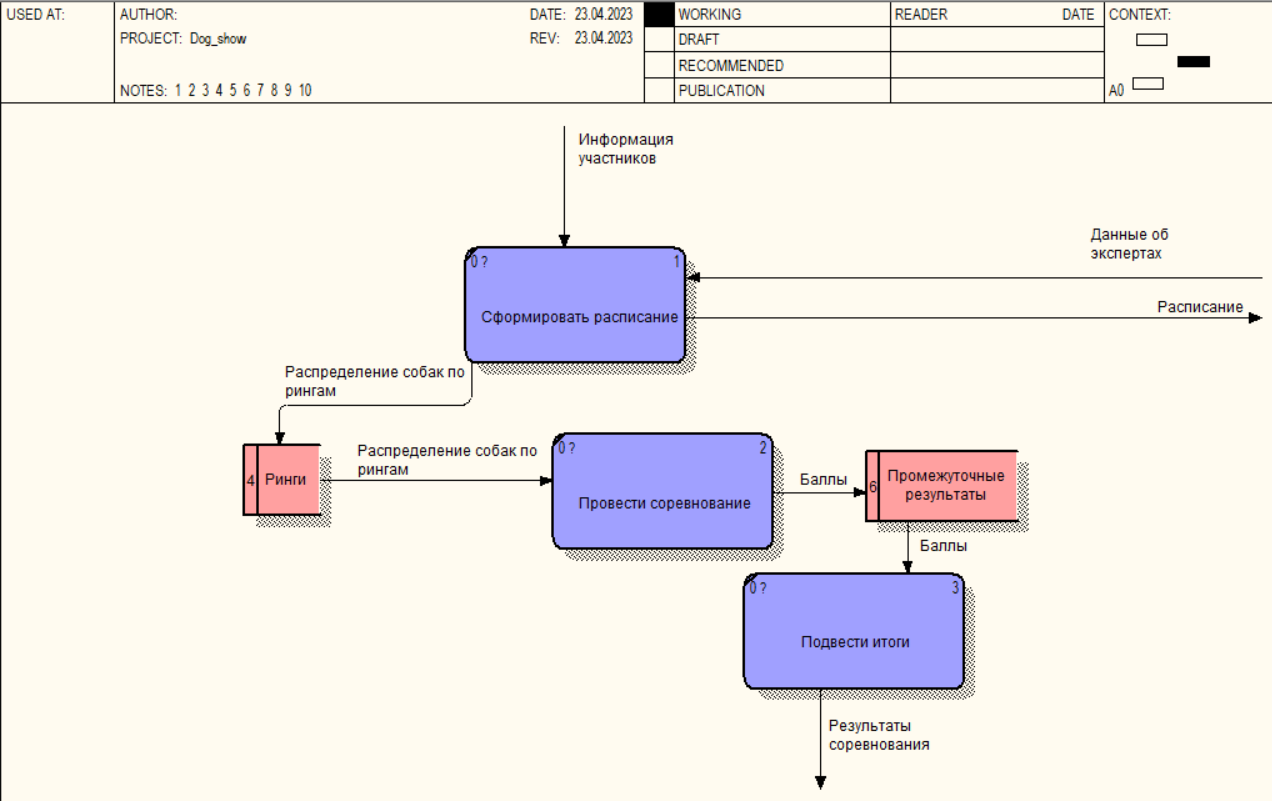

Рисунок 8 - Детализация процесса А2
Таблица 12 Описание БД диаграммы А2
Наименование БД |
Описание |
D4 Ринги |
Хранит информацию о породе собаки, эксперте и времени |
D6 Промежуточные результаты |
Содержит промежуточные баллы |
3.2.2.1.1 Процесс «Сформировать расписание»
Описание:
Входы: Информация участников, данные об экспертах
Выходы: Расписание, распределение собак по рингам
Алгоритм: расписание формируется исходя из породы и временных возможностей эксперта
Таблица 13 - Описание характеристик процесса "Сформировать расписание"
Характеристики |
Описание |
Выход: Распределение собак по рингам |
Основывается на сведениях о породе собаки и расписание эксперта |
