УЗО и диффавтомат
Презентацию подготовил: студент группы 1391 Поникаровский Аким
Что такое УЗО
УЗО-Д — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. [1] (ГОСТ Р 50807-95)
Дифференциальный (остаточный) ток: действующее значение векторной суммы токов, протекающих в главной цепи УЗО-Д. [1] (ГОСТ Р 50807-95)
Функции УЗО
Главная функция УЗО — защита от тока при косвенном или прямом прикосновении. В частности, устройство обеспечивает:
безопасность людей при соприкосновении с токоведущими элементами проводки или корпусом бытовых приборов;
защиту техники при нарушении изоляции или уменьшении её сопротивления под воздействием внешних факторов;
•оперативный контроль за работоспособностью защитных элементов без отключения силового оборудования.

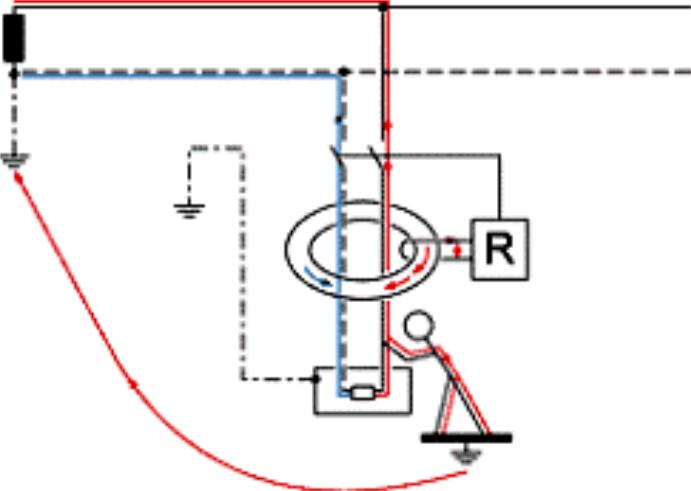

Принцип работы УЗО
Принцип работы УЗО
Типы УЗО
Разновидности УЗО
Что такое АВДТ
АВДТ предназначены для защиты людей при косвенном контакте с доступными проводящими частями электроустановок, соединёнными с соответствующим заземляющим устройством, и для защиты от сверхтоков электропроводок зданий. Они могут использоваться для обеспечения защиты от пожаров, возникающих вследствие длительного протекания тока повреждения в случае несрабатывания устройств защиты от сверхтоков. [5] (ГОСТ IEC 61009-1-2020)
Устройство и принцип работы АВДТ
