Тема: ЭФФЕКТИВНОСТЬ И КАЧЕСТВО ОСВЕЩЕНИЯ

Студенты гр. 1391		Поникаровский А. В. Тетерин И. О. Тирик Б. Д.
Преподаватель		Овдиенко Е. Н.

Санкт-Петербург

2024

Цель работы - изучение количественных и качественных характеристик освещения, оценка влияния типа светильника и цветовой отделки интерьера помещения на освещённость и коэффициент использования светового потока.

Содержание работы: измерить освещённость, создаваемую различными источниками света и сравнить с нормируемыми значениями. По измеренным значениям освещённости определить коэффициент использования осветительной установки. Измерить и сравнить коэффициенты пульсации освещённости, создаваемой различными источниками света, оценить зависимость коэффициента пульсации освещённости от способа подключения ламп к фазам трёхфазной сети.

Обработка результатов

I) По результатам измерения освещённости для 5 ламп в разных точках мы получили следующие графики:

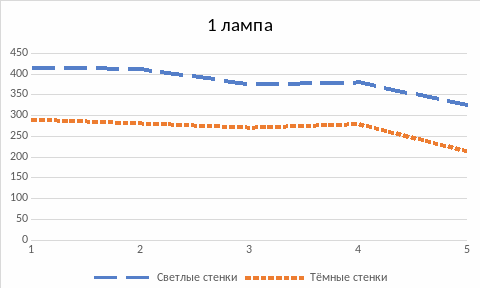

Рис. 1 График освещённости лампы №1 при светлых и тёмных стенках (Люминесцентная лампа 9 Вт)

Среднее значение освещённости для люминесцентной лампы мощностью 9 Вт составляет Е_ср = 379,72 лк при светлых стенках и Е_ср = 266,04 лк при тёмных стенках.

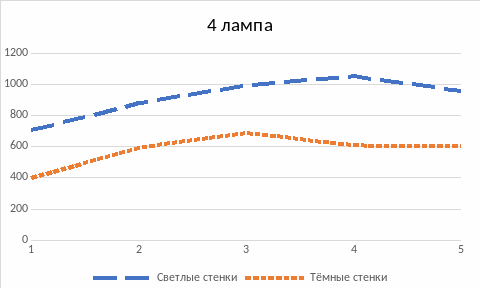

Рис. 2 График освещённости лампы №4 при светлых и тёмных стенках (Люминесцентная лампа 13 Вт)

Среднее значение освещённости для люминесцентной лампы мощностью 13 Вт составляет Е_ср = 915,06 лк при светлых стенках и Е_ср = 576,42 лк при тёмных стенках.

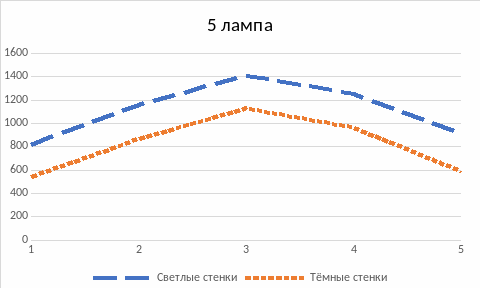

Рис. 3 График освещённости лампы №5 при светлых и тёмных стенках (Светодиодная лампа 12 Вт)

Среднее значение освещённости для светодиодной лампы мощностью 12 Вт составляет Е_ср = 1106,1 лк при светлых стенках и Е_ср = 813,72 лк при тёмных стенках.

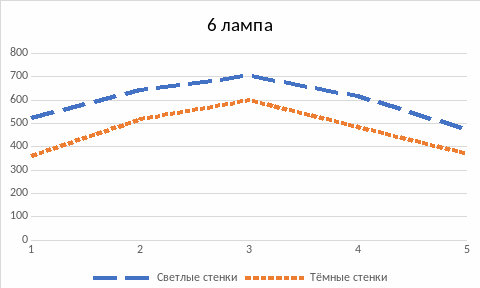

Рис. 4 График освещённости лампы №6 при светлых и тёмных стенках (Лампа накаливания 60 Вт)

Среднее значение освещённости для лампы накаливания мощностью 60 Вт составляет Е_ср = 589,26 лк при светлых стенках и Е_ср = 464,48 лк при тёмных стенках.

Рис. 5 График освещённости лампы №7 при светлых и тёмных стенках (Галогенная лампа 50 Вт)

Среднее значение освещённости для галогенной лампы мощностью 50 Вт составляет Е_ср = 2796,06 лк при светлых стенках и Е_ср = 2655,32 лк при тёмных стенках.

Исходя из графиков освещённости можно сделать вывод, что у люминесцентных ламп (рис. 1 и рис. 2) освещённость с расстоянием падает меньше, чем у светодиодных ламп (рис. 3) и ламп накаливания (рис. 4), а у галогенных ламп (рис. 5) зависимость освещённости от расстояния прослеживается намного сильнее. Это связано с тем, что в светодиодных, галогенных и лампах накаливания источник света более точечный – это светодиод или нить накала, в то время как в люминесцентных лампах происходит свечение люминофора, распределённого по всей внутренней поверхности стеклянной трубки. На рис. 2 пик освещённости люминесцентной лампы 13 Вт смещён в правую сторону так как эта лампа на макете расположена не по центру. Небольшие просадки освещённости, как например на рис. 1, рис. 2 и рис. 5 могут быть связаны с субъективной погрешностью при измерении.

II) Далее сравним полученные в результате измерений значения освещённости с допустимыми значениями освещённости для 2го разряда зрительной работы

Если бы в пределах данного макета проводилась зрительная работа 2 разряда, то фоном для неё служил бы пол макета. Визуально мы определили, что пол имеет светлый оттенок, что будет соответствовать светлой характеристике фона, а значит нам подойдут подразряды «в» и «г» зрительной работы. Пусть мы будем работать с малым контрастом объекта с фоном. Тогда, исходя из вышеперечисленных условий, нам подойдёт подразряд «в».

Определим класс условий труда по следующей таблице:

Показатель	Класс условий труда
	допустимый	вредный
	2	3.1	3.2
Освещенность рабочей поверхности Е лк, для разрядов зрительной работы I – IV,VII	EH	0,5EH < EH	< 0,5EH

По СНиП 23-05-95 для подразряда «в»:

• При системе комбинированного освещения: Е_Н= 2000 лк.

• При системе общего освещения: Е_Н= 500 лк.

• К_ПН = 10%.

1. При светлых стенках

   1. Люминесцентная лампа 9 Вт - Е_ср = 379,72 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда вредный 3.1

   2. Люминесцентная лампа 13 Вт - Е_ср = 915,06 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда допустимый 2

   3. Светодиодная лампа 12 Вт - Е_ср = 1106,1 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.1

      2. При системе общего освещения - класс условий труда допустимый 2

   4. Лампа накаливания 60 Вт - Е_ср = 589,26 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда допустимый 2

   5. Галогенная лампа 50 Вт - Е_ср = 2796,06 лк

      1. При системе комбинированного освещения - класс условий труда допустимый 2

      2. При системе общего освещения - класс условий труда допустимый 2

2. При тёмных стенках

   1. Люминесцентная лампа 9 Вт - Е_ср = 266,04 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда вредный 3.1

   2. Люминесцентная лампа 13 Вт - Е_ср = 576,42 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда допустимый 2

   3. Светодиодная лампа 12 Вт - Е_ср = 813,72 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда допустимый 2

   4. Лампа накаливания 60 Вт - Е_ср = 464,48 лк

      1. При системе комбинированного освещения - класс условий труда вредный 3.2

      2. При системе общего освещения - класс условий труда вредный 3.1

   5. Галогенная лампа 50 Вт - Е_ср = 2655,32 лк

      1. При системе комбинированного освещения - класс условий труда допустимый 2

      2. При системе общего освещения - класс условий труда допустимый 2

Допустимый коэффициент пульсации будет нарушен у люминесцентной лампы 9 Вт (К_П = 20.2%), у светодиодной лампы 12 Вт (К_П = 11.6%) и у лампы накаливания 60 Вт (К_П = 10.6%)

Таким образом, при 2 разряде зрительной работы допустимый класс условий труда при любых условиях создают только галогенные лампы. Те же условия труда большинство других ламп могут создать только при использовании системы общего освещения.

III) По результатам измерений освещённости для варианта с темной и светлой окраской стен вычислим значение фактического светового потока F_факт по формуле:

F_факт = Е_ср*S

S = 0,6 * 0,7 = 0,42 м² – площадь макета помещения.

При светлых стенках:

F_{факт1светл} = 379,72 * 0,42 = 159,48 лм – фактический световой поток люминесцентной лампы мощностью 9 Вт

F_{факт4светл} = 915,06 * 0,42 = 384,33 лм – фактический световой поток люминесцентной лампы мощностью 13 Вт

F_{факт5светл} = 1106,1 * 0,42 = 464,56 лм – фактический световой поток светодиодной лампы мощностью 12 Вт

F_{факт6светл} = 589,26 * 0,42 = 247,49 лм – фактический световой поток лампы накаливания мощностью 60 Вт

F_{факт7светл} = 2796,06 * 0,42 = 1174,35 лм – фактический световой поток галогенной лампы мощностью 50 Вт

При тёмных стенках:

F_{факт1тёмн} = 266,04 * 0,42 = 111,74 лм – фактический световой поток люминесцентной лампы мощностью 9 Вт

F_{факт4тёмн} = 576,42 * 0,42 = 242,1 лм – фактический световой поток люминесцентной лампы мощностью 13 Вт

F_{факт5тёмн} = 813,72 * 0,42 = 341,76 лм – фактический световой поток светодиодной лампы мощностью 12 Вт

F_{факт6тёмн} = 464,48 * 0,42 = 195,08 лм – фактический световой поток лампы накаливания мощностью 60 Вт

F_{факт7тёмн} = 2655,32 * 0,42 = 1115,23 лм – фактический световой поток галогенной лампы мощностью 50 Вт
